在CAD软件中,轴网是建筑、机械等工程设计的基础框架，准确高效地绘制轴网对后续设计至关重要，CAD绘制轴网主要通过特定命令实现，以下将详细介绍常用命令及其操作方法、技巧和应用场景。
轴网绘制核心命令
-
LINE（直线）命令
作为最基础的绘图命令，LINE常用于绘制简单的轴网线条，执行命令后，通过输入坐标点或鼠标点击确定起点和终点，可连续绘制多条直线形成轴网骨架，绘制水平轴线时，可锁定Y坐标值，通过输入不同X坐标值快速生成等距或非等距的轴线；垂直轴线同理，该命令的优势在于灵活性高，适合非规则轴网或局部调整，但手动绘制效率较低，尤其对于大型复杂轴网。 -
OFFSET（偏移）命令
偏移命令是绘制等距轴网的核心工具，通过指定偏移距离，可将已有轴线向两侧或单侧复制生成平行轴线，适用于标准柱网、开间等间距场景，操作步骤为：先绘制一条基准轴线，执行OFFSET命令，输入偏移距离，选择基准轴线后点击偏移方向，即可生成新轴线，重复操作可快速构建双向轴网，配合对象捕捉功能（如端点、交点）能确保轴网连接精确，需注意，偏移后的线型可能需要统一调整，建议提前设置图层和线型属性。 -
ARRAY（阵列）命令
对于行列整齐的轴网，ARRAY命令能显著提升效率，分为矩形阵列和环形阵列，轴网绘制常用矩形阵列，操作时，先选择一条或多条基准轴线，执行ARRAY命令，设置“行数”“列数”“行偏移距离”“列偏移距离”等参数，即可一次性生成完整轴网，绘制建筑平面图的柱网时，可先定义单跨轴线，通过阵列快速复制至整个区域，CAD的“阵列创建”面板还支持实时预览，便于调整参数，适合大规模标准化轴网。 -
XLINE（构造线）命令
构造线是两端无限延伸的直线，适合作为轴网的定位基准线，执行XLINE命令后，可选择“两点”“水平”“垂直”“角度”等模式绘制，例如通过“水平”和“垂直”模式快速生成十字定位基准线，再结合OFFSET命令生成其他轴线，构造线可辅助对齐和定位，后期通过“修剪”或“打断”命令转换为有限轴线，避免重复绘制辅助线。

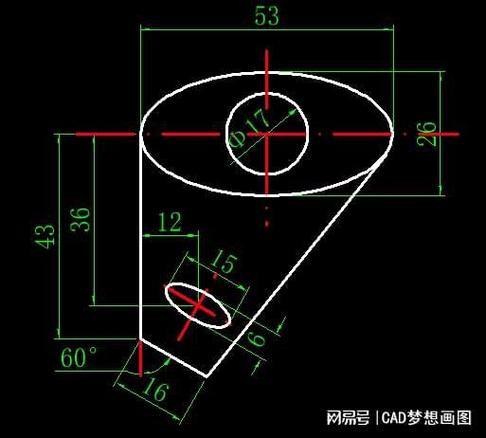

（图片来源网络，侵删） -
BLOCK（块）定义与插入
对于重复使用的轴网单元（如标准跨间），可将已绘制的轴网单元定义为块（BLOCK），通过INSERT命令快速插入到不同位置，操作步骤为：绘制轴网单元后，执行BLOCK命令，选择对象并指定基点，创建块文件；之后在需要位置执行INSERT命令，设置插入点和缩放比例即可复用，该方法能统一轴网样式，便于批量修改，尤其适用于标准化设计项目。
轴网绘制优化技巧

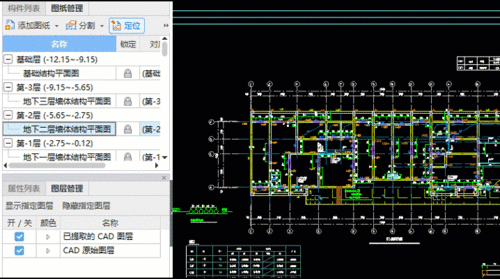

- 图层管理：将轴网单独置于“轴网”图层，并设置统一颜色（如红色）和线型（如CENTER），便于与其他图层区分。
- 对象捕捉与极轴追踪：启用端点、中点、交点等对象捕捉模式，配合极轴追踪（设置增量角为90°或自定义角度），确保轴线垂直、水平及交点准确。
- 标注与尺寸关联：绘制完成后，使用DIMLINEAR（线性标注）或DIMCONTINUE（连续标注）命令添加尺寸标注，并通过“标注样式”统一字体、箭头样式，保持图面整洁。
- 动态块应用：对于需调整尺寸的轴网，可创建动态块，添加“线性”或“极轴”拉伸参数，实现轴网间距的动态修改，提升设计灵活性。
不同场景下的命令选择
- 简单建筑平面：以LINE和OFFSET为主，结合对象捕捉快速绘制基础轴网。
- 大型工业厂房柱网：优先使用ARRAY命令，批量生成等距柱网，再通过BLOCK定义标准单元插入。
- 异形结构轴网：结合XLINE定位、LINE绘制非直线轴线，通过修剪、延伸命令调整形状。
相关问答FAQs
Q1：如何快速修改已绘制轴网的间距？
A：若轴网通过ARRAY或OFFSET命令生成，可直接选择需修改的轴线，使用夹点编辑功能拖拽调整间距，或双击阵列/偏移对象，在弹出的对话框中重新输入参数，若轴网为独立直线，需手动删除后重新绘制，建议提前使用动态块或参数化设计以提高修改效率。
Q2：轴网绘制时如何确保垂直或水平对齐？
A：可通过以下方式实现：①启用“正交模式”（F8），强制直线沿水平或垂直方向绘制；②设置“极轴追踪”增量角为90°，引导鼠标方向；③使用“对象捕捉”中的“垂直”或“水平”捕捉模式，对齐已有轴线；④绘制完成后，使用“对齐”命令（ALIGN）或“旋转”命令（ROTATE）微调角度偏差。
