结构设计CAD命令,哪些最常用?

结构设计是建筑工程中至关重要的环节,而CAD(计算机辅助设计)软件作为结构设计师的核心工具,其高效运用直接关系到设计质量和效率,在结构设计过程中,熟练掌握常用CAD命令能够显著提升绘图精度、优化工作流程,并确保设计成果的规范性,以下将详细梳理结构设计中最常用的CAD命令,涵盖绘图、编辑、标注、图层管理及三维建模等多个维度,并辅以实际应用场景说明,帮助设计师系统化提升技能。

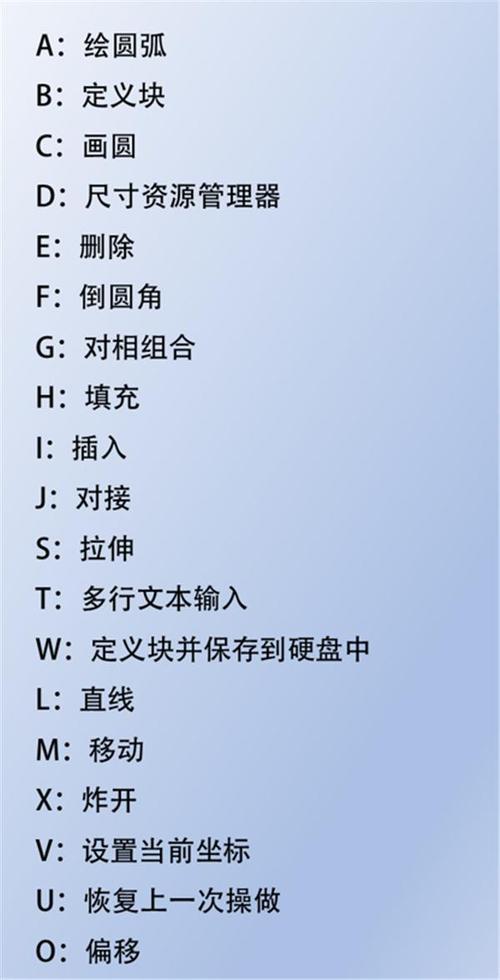

结构设计CAD命令,哪些最常用?-图1
(图片来源网络,侵删)

在绘图阶段,基础命令的精准使用是构建结构模型的前提,LINE(直线)命令用于绘制梁、柱的轮廓线或轴线,通过输入坐标或捕捉端点可确保线条连接的准确性;PLINE(多段线)命令则适合绘制连续的墙体轮廓或钢筋折线,其特性是可以统一设置线宽,便于后续修改,CIRCLE(圆)和ARC(圆弧)命令常用于绘制柱截面、节点详图中的螺栓孔或钢筋弯钩,相切、相切、半径”选项可快速实现与已有对象的圆弧连接,RECTANG(矩形)命令在绘制基础平面图、楼板开洞时极为高效,配合“倒角”或“圆角”选项可直接生成带过渡的矩形轮廓,减少后期编辑步骤,XLINE(构造线)和RAY(射线)命令可用于绘制辅助线,帮助定位构件位置或标注尺寸基准。

编辑命令是优化结构模型的关键,通过对已有对象的修改和组合,实现复杂结构的精确表达,OFFSET(偏移)命令在生成梁、板、墙的平行轮廓时不可或缺,例如通过偏移轴线快速获得梁的两侧边线,并可设置通过点或距离参数,TRIM(修剪)和EXTEND(延伸)命令常配合使用,用于修剪多余线条或延伸未闭合的轮廓,如在处理梁柱节点时,通过修剪命令去除被柱子遮挡的梁线,保证图形的清晰度,ARRAY(阵列)命令包括矩形阵列和环形阵列,适用于批量布置相同构件,如楼梯的梯步、楼板的预埋件或框架柱的规则排列,通过设置行数、列数及间距,可快速生成标准化的构件布局,MOVE(移动)、ROTATE(旋转)和SCALE(缩放)命令则用于调整构件位置和尺寸,例如将柱子移动至轴线交点,或根据设计要求旋转梁的角度以适应异形结构,对于复杂对象,BLOCK(块)命令可将重复使用的构件(如门窗洞口、钢筋符号)定义为块,通过INSERT(插入)命令调用,既减少绘图量,又便于统一修改。

标注和文字命令是结构设计成果可读性的保障,确保施工人员准确理解设计意图,DIMSTYLE(标注样式)命令需预先设置符合国家规范的标注参数,包括箭头样式、文字高度、尺寸线偏移等,确保标注的统一性,DIMLINEAR(线性标注)和DIMCONTINUE(连续标注)用于标注构件的定位尺寸和长度,例如标注柱网间距或梁的跨度;DIMDIAMETER(直径标注)和DIMRADIUS(半径标注)则用于标注圆形构件的尺寸,MTEXT(多行文字)命令用于添加技术说明、材料标注或图例,支持插入特殊符号(如钢筋符号Φ)和调整文字段落格式,LEADER(引线)命令可创建带箭头的引线,将标注文字与特定构件关联,例如在钢筋详图中标注钢筋的直径、间距和长度,QLEADER(快速引线)命令通过简化设置步骤,提高引线标注的效率。

图层管理是结构设计高效绘图的核心策略,通过将不同类型的对象分配至不同图层,实现分类显示和批量编辑,LAYER(图层特性管理器)命令可创建多个图层,如“轴线”“梁”“柱”“钢筋”“标注”等,并为每个图层设置颜色、线型和线宽,例如轴线图层使用红色中心线,梁图层使用黑色实线,通过图层的“开/关”“冻结/解冻”“锁定/解锁”功能,可暂时隐藏次要图层以突出重点对象,或锁定图层防止误操作,LAYERPMODE(图层状态管理器)命令可保存图层状态组合,便于在不同设计阶段快速切换显示内容,如在方案设计阶段仅显示轴线和大致构件,在施工图阶段显示所有细节对象。

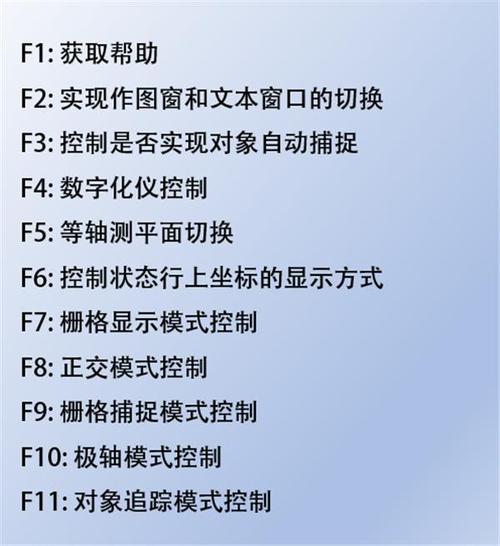

结构设计CAD命令,哪些最常用?-图2
(图片来源网络,侵删)

三维建模命令在复杂结构分析中发挥重要作用,帮助设计师直观理解空间关系,EXTRUDE(拉伸)命令可将二维轮廓(如梁截面)拉伸为三维实体,适用于生成柱、梁、板等构件;REVOLVE(旋转)命令通过旋转二维轮廓生成三维实体,常用于绘制圆形基础或螺旋楼梯,UNION(并集)、SUBTRACT(差集)和INTERSECT(交集)命令用于布尔运算,例如通过差集命令在楼板中减去楼梯洞口,或通过并集命令合并相邻的混凝土构件,VIEW(视图)命令中的“西南等轴测”“东南等轴测”选项可切换三维视角,便于观察构件的空间位置关系;VPORTS(视口)命令则可创建多个视口,同时显示平面图、立面图和三维视图,提升设计校对的效率。

在实际应用中,合理组合使用这些命令能显著提升工作效率,绘制框架结构平面图时,可先使用XLINE命令绘制轴线,再通过OFFSET命令生成梁轮廓,用TRIM命令修剪梁柱交接处,随后用BLOCK命令定义柱块并批量插入,最后通过DIMLINEAR命令标注尺寸,对于复杂节点,可结合PLINE命令绘制钢筋详图,并使用MTEXT命令添加技术说明,三维建模时,先使用EXTRUDE命令生成梁柱实体,通过SUBTRACT命令创建楼板洞口,再利用VIEW命令切换视角检查碰撞。

相关问答FAQs:

  1. 问:如何快速批量修改结构图中所有梁的线宽?
    答:首先选中任意一根梁,右键选择“选择类似对象”或使用QSELECT(快速选择)命令,设置对象类型为“直线”或“多段线”,特性为“图层=梁图层”,然后打开“特性”面板(Ctrl+1),修改线宽参数,所有梁的线宽将同步更新。

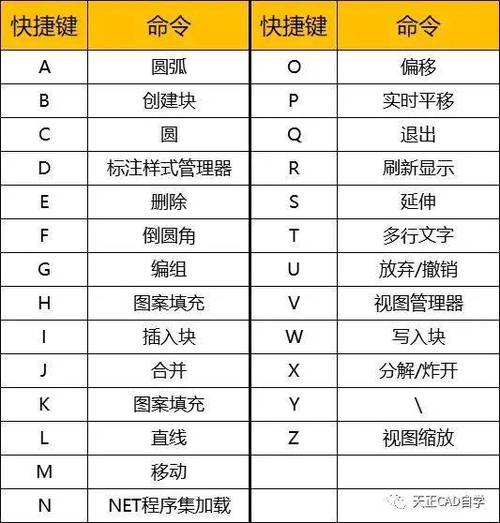

    结构设计CAD命令,哪些最常用?-图3
    (图片来源网络,侵删)
  2. 问:在绘制钢筋时,如何确保钢筋弯钩的尺寸符合规范?
    答:可使用PLINE命令绘制钢筋主线,然后通过“圆角”命令(FILLET)设置合适的圆角半径(如2.5倍钢筋直径)绘制弯钩;或使用自定义的钢筋图块,在块属性中标注钢筋参数,插入时通过SCALE命令调整弯钩尺寸,确保符合《混凝土结构设计规范》要求。
