命令模式是一种行为型设计模式,它将请求封装为对象，从而允许用户使用不同的请求、队列或日志请求来参数化其他对象，并支持可撤销的操作，这种模式的核心思想是将“发出请求的对象”与“接收并执行请求的对象”解耦，使得请求发送者无需知道接收者的具体实现细节，也无需知道请求是如何被处理的，命令模式在需要支持撤销、重做、延迟执行或记录操作日志等场景中非常有用。

（图片来源网络，侵删）

命令模式的结构与UML表示

命令模式通常包含以下四个核心角色：

命令接口（Command）：声明执行操作的接口，通常包含一个execute()方法。
具体命令（ConcreteCommand）：实现命令接口，持有一个接收者对象，并调用接收者的相应方法来执行操作。
调用者（Invoker）：要求命令执行请求，通常会持有一个命令对象，并通过调用命令的execute()方法来触发操作。
接收者（Receiver）：知道如何执行与请求相关的操作，是真正处理请求的对象。

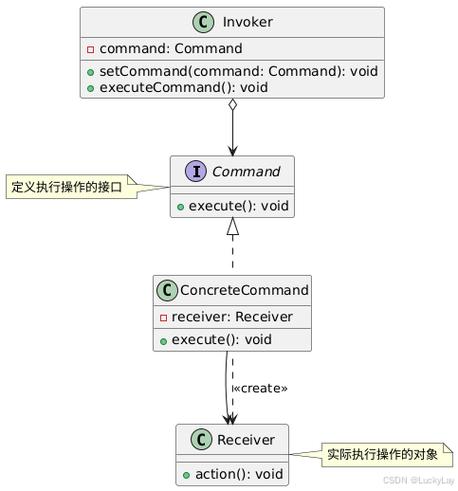

以下是命令模式的UML类图结构：

角色	类名	描述
Command	`Command`	接口，定义`execute()`方法
ConcreteCommand	`ConcreteCommand`	实现`Command`接口，关联`Receiver`
Receiver	`Receiver`	执行具体操作的类
Invoker	`Invoker`	调用`Command`的`execute()`方法

命令模式的工作流程

客户端创建一个ConcreteCommand对象，并指定其Receiver。
客户端将ConcreteCommand对象传递给Invoker，并调用Invoker的设置方法（如setCommand()）。
Invoker在需要时调用Command的execute()方法。
ConcreteCommand的execute()方法内部调用Receiver的相关方法来执行实际操作。

命令模式的代码示例

以下是一个简单的命令模式实现示例（以开灯操作为例）：

// Receiver
class Light {
    public void turnOn() {
        System.out.println("Light is on");
    }
    public void turnOff() {
        System.out.println("Light is off");
    }
}
// Command
interface Command {
    void execute();
}
// ConcreteCommand
class LightOnCommand implements Command {
    private Light light;
    public LightOnCommand(Light light) {
        this.light = light;
    }
    @Override
    public void execute() {
        light.turnOn();
    }
}
// Invoker
class RemoteControl {
    private Command command;
    public void setCommand(Command command) {
        this.command = command;
    }
    public void pressButton() {
        command.execute();
    }
}
// Client
public class Main {
    public static void main(String[] args) {
        Light light = new Light();
        Command lightOn = new LightOnCommand(light);
        RemoteControl remote = new RemoteControl();
        remote.setCommand(lightOn);
        remote.pressButton(); // 输出: Light is on
    }
}
