在CAD绘图过程中,线条的粗细直接影响图纸的可读性和专业度，而“粗线命令”并非指单一的指令，而是通过多种方式实现线条加粗的综合操作，以下从图层设置、线型比例、多段线编辑、打印样式等角度，详细解析CAD中实现粗线效果的方法及操作要点。

通过图层控制线宽（最常用方法）

图层是CAD管理图形的核心工具,通过为不同图层设置统一线宽，可高效实现批量线条加粗，操作步骤如下：

1. 打开图层特性管理器：点击“图层”工具栏中的“图层特性管理器”按钮（或命令LAYER），在弹出的对话框中创建或选择目标图层（如“墙体”“轮廓”等）。
2. 设置线宽：在图层列表中找到“线宽”列，点击默认线宽（如“0.25mm”），在“线宽”对话框中选择所需粗细（如“0.5mm”“1.0mm”），点击“确定”。
3. 应用图层：将需要加粗的图形对象切换至该图层，即可自动继承图层线宽。

注意事项：

• 线宽效果需在“模型空间”的“线宽”显示开启状态下才能预览（状态栏点击“线宽”按钮）；
• 打印时,线宽值会根据打印比例缩放，例如1:100打印时，1mm线宽在图纸上显示为0.01mm。

使用“线型比例”调整虚线/点划线粗细

对于虚线、点划线等非连续线型，若显示为“过细”或“断裂”，需通过LTSCALE（全局比例）或CELTSCALE（当前对象比例）调整，操作步骤：

1. 命令行输入LTSCALE，输入新的比例因子（默认为1，数值越大，线型间距越大，线条视觉上越“连贯”）；
2. 若仅需调整特定对象,可选中对象后输入CH（PROPERTIES），在特性面板中修改“线型比例”值。

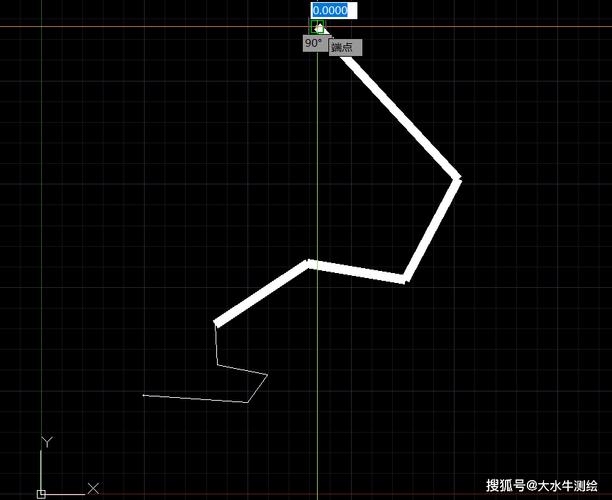

通过“多段线”（PLINE）绘制粗线

多段线可设置统一宽度,适合绘制需要局部加粗的线条（如地坪边界、剖切符号），操作步骤：

1. 命令行输入PLINE，指定起点后，选择“宽度（W）”选项；
2. 输入起点宽度和终点宽度（如起点10、终点10，绘制等宽粗线；起点10、终点0，绘制箭头）；
3. 连续绘制线段,完成后按Enter键结束。

优势：多段线宽度为独立属性，不受图层线宽影响，适合临时加粗或特殊线条绘制。

利用“特性”面板单独修改对象线宽

若仅需对个别对象加粗,可通过特性面板直接调整：

1. 选中目标对象（如直线、圆、矩形等）；
2. 按Ctrl+1打开“特性”面板，找到“几何图形”或“常规”类别中的“线宽”选项；
3. 从下拉列表中选择新线宽,或直接输入数值，按Enter确认。

适用场景：修改零散对象，避免频繁切换图层。

通过“打印样式表”（CTB/STB）控制打印粗细

在出图时,若需统一控制不同对象的打印线宽（如不考虑屏幕显示的线宽），可使用打印样式表：

1. 输入PAGESETUP打开“页面设置管理器”，选择打印机后，点击“打印样式表”下拉菜单，选择“ acad.ctb ”（颜色相关）或“ acad.stb ”（命名）；
2. 双击.ctb文件，在“打印样式表编辑器”中，为不同颜色（如红色、蓝色）指定“线宽”（如红色设为0.5mm，蓝色设为0.3mm）；
3. 保存后,打印时图形将按设定的颜色-线宽关系输出。

常见问题与优化技巧

1. 线宽显示过淡或过粗：

   • 调整状态栏“线宽”按钮旁边的“线宽设置”（输入LWEIGHT），可修改默认线宽和显示比例；
   • 若屏幕显示正常但打印过细,检查打印样式表是否正确设置了线宽。

2. 多段线与普通直线线宽冲突：

   若普通直线通过图层设置为1mm,多段线宽度设为0.5mm，打印时多段线仍会优先使用自身宽度，需注意对象属性的优先级（直接属性 > 图层属性 > 打印样式）。

相关问答FAQs

Q1：为什么图层设置了线宽，屏幕上却看不到粗线效果？
A：可能原因有两个：一是状态栏的“线宽”按钮未开启（点击按钮使其亮起）；二是线宽值过小（如0.1mm），在屏幕上显示与默认线宽差异不大，建议在“线宽设置”中调大默认线宽或选择更明显的数值（如0.5mm）。

Q2：如何将已绘制的多条直线快速批量加粗？
A：可通过两种方式实现：

1. 图层法：选中所有直线，输入CH（PROPERTIES），在特性面板中将“图层”修改为已设置线宽的图层；
2. 特性匹配法：输入MATCHPROP（或“特性匹配”按钮），先点击源对象（已设置线宽的对象），再点击需要加粗的直线，即可快速复制线宽属性。
