在CAD软件中，展开命令（通常指“展开”或“展平”功能）是将三维模型或复杂曲面转换为二维平面图形的重要工具，尤其在钣金设计、管道布局、包装设计等领域应用广泛，不同CAD软件（如AutoCAD、SolidWorks、UG、Inventor等）的展开命令名称和操作方式略有差异，但核心原理均基于几何模型的拓扑展开和精度控制，以下从功能原理、操作步骤、注意事项及实际应用场景等方面展开详细说明。

展开命令的核心功能与原理

展开命令的本质是将三维空间中的曲面或实体面，按照其几何特性“展开”为二维平面图形，同时保留原始模型的尺寸、形状和关键特征，这一过程需解决两个核心问题：一是曲面展开的“可展性”（即可展开的曲面仅包括柱面、锥面、切线曲面等，不可展曲面需通过近似展开实现），二是展开后的精度控制（如展开图的线条长度、角度与三维模型的误差范围）。

以钣金设计为例，展开命令通常基于中性层（材料在弯曲过程中长度不变的虚拟层）计算展开尺寸，通过补偿弯曲半径、板厚等因素，确保展开后的钣金件折弯成型后与三维模型一致，对于复杂曲面（如汽车覆盖件、船舶外壳），则需采用三角形划分、参数化映射等算法，将曲面离散为多个小平面后再展开,并通过网格优化减少变形。

主流CAD软件中的展开命令操作

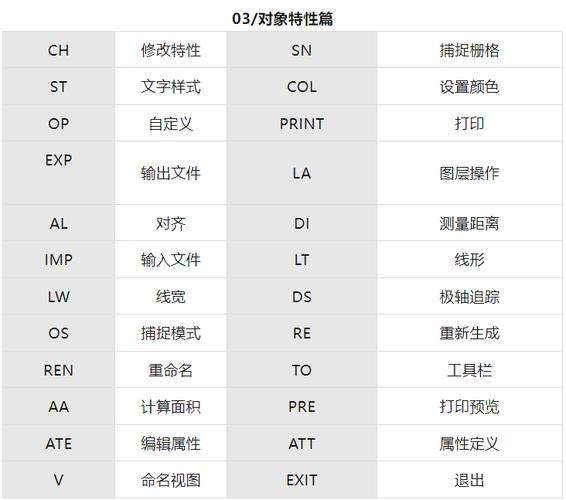

AutoCAD（基于曲面展开）

AutoCAD本身无直接的实体展开命令，但可通过“三维建模”空间中的“曲面”工具结合“展开”功能实现操作：

• 步骤：

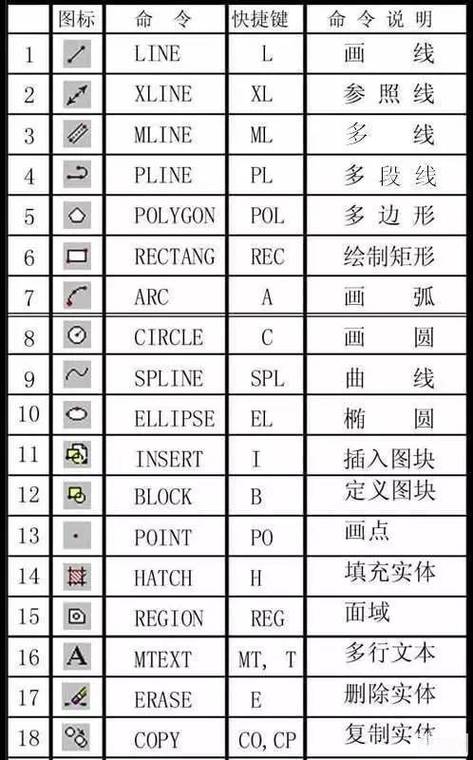

  （1）使用LOFT、EXTRUDE或REVOLVE命令创建三维曲面；
  （2）选中曲面，输入FLATSHOT命令，生成当前视图的二维轮廓；
  （3）通过UNFOLD命令（需加载Express Tools）或手动测量曲面边长，绘制展开图。
• 局限：仅适用于简单曲面，复杂曲面需借助第三方插件（如AutoCAD Sheet Metal）。

SolidWorks（钣金与曲面展开）

SolidWorks的“钣金”模块和“曲面”模块均提供强大的展开功能：

• 钣金展开：
  （1）绘制钣金基体（如“基体法兰”），设置厚度、折弯半径等参数；
  （2）使用“边线法兰”、“斜接法兰”等工具添加特征；
  （3）点击“展开”命令（或右键选择“展开”），系统自动计算中性层并生成展开图，支持“折叠/展开”切换查看。
• 曲面展开：
  （1）使用“填充曲面”、“边界曲面”创建复杂曲面；
  （2）点击“展开”命令（位于“钣金”选项卡或“曲面”工具栏），选择“要展开的曲面”和“固定面”；
  （3）设置“误差控制”（如公差值），系统通过三角划分生成展开图，并显示“展平曲面”特征树。

UG/NX（高级展开功能）

UG/NX的“钣金”模块和“可展曲面”工具支持高精度展开：

• 钣金展开：通过“钣金特征”设置材料、厚度，使用“弯边”、“冲压”等工具建模后，直接点击“展开”命令，系统自动处理折弯补偿（支持K因子自定义）。
• 曲面展开：使用“艺术曲面”或“通过曲线组”创建曲面后，调用“展开”命令，选择“相切边”或“曲线串”作为边界，设置“展开类型”（如“三角剖分”或“参数化”），生成带网格的展开图。

Inventor（钣金专用展开）

Inventor的“钣金”模块提供直观的展开工具：

• （1）创建“钣金零件”，设置“钣金规则”（材料、厚度、折弯半径）；
• （2）使用“平板”、“凸缘”、“拐角接缝”等工具建模；
• （3）点击“展开模式”命令，系统自动生成展开图，支持“折弯表”自定义补偿算法，并可导出DXF/DWG格式用于激光切割。

展开命令的关键参数与注意事项

1. 中性层与K因子：
   中性层位置直接影响展开尺寸，K因子（中性层位置与材料厚度的比值）是核心参数，不同材料（如低碳钢、不锈钢、铝）的K因子不同，需通过实验或材料手册确定，软钢的K因子通常为0.40-0.45，不锈钢为0.35-0.40。

2. 折弯补偿与扣除：


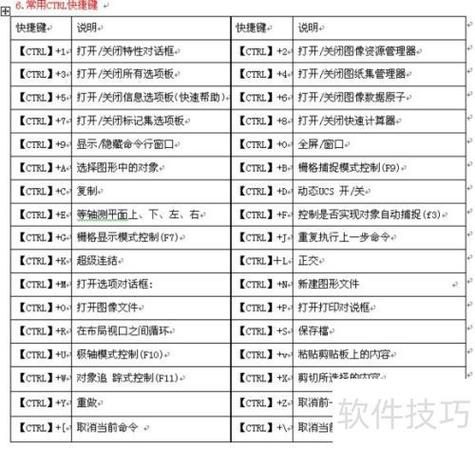

   （图片来源网络，侵删）
   • 补偿：用于折弯外侧材料拉伸的情况，展开尺寸=理论尺寸+补偿值；
   • 扣除：用于折弯内侧材料压缩的情况，展开尺寸=理论尺寸-扣除值。
     SolidWorks、Inventor等软件支持“折弯补偿表”批量设置不同折弯半径和角度的补偿值。

3. 曲面展开的误差控制：
   不可展曲面（如球面、双曲面）展开时需设置“公差”（如默认0.1mm），公差越小，展开图网格越密集，精度越高，但计算量和文件体积也会增加。

4. 固定面的选择：
   展开时需选择“固定面”（基准面），展开图将以该面为基准展开，固定面的选择会影响展开图的布局和后续加工的便利性。

5. 后处理与验证：
   展开图生成后，需通过“测量”工具检查关键尺寸（如总长、孔间距），并模拟折弯过程验证是否与三维模型匹配，对于复杂零件，建议先制作样品试折弯。

展开命令的实际应用场景

1. 钣金加工：
   适用于机箱机柜、通风管道、金属家具等钣金件的设计，直接生成展开图后导入激光切割机、等离子切割机进行下料，再通过折弯机成型。

2. 管道设计：
   对于弯头、三通、异径管等管道管件，展开命令可生成“样板图”，工人按图样在卷板机上划线、切割、卷制，确保管道连接的密封性。

3. 包装设计：
   纸箱、纸盒等包装盒的展开图设计，通过CAD的“展开”功能快速生成盒体结构图，并添加模切线、压痕线，直接用于印刷和模切加工。

4. 服装与纺织品：
   部分CAD软件（如Gerber、Lectra）提供基于曲面的展开功能，用于服装裁剪、帐篷或气囊的平面展开，提高材料利用率。

相关问答FAQs

问题1：为什么有些三维曲面无法直接展开？
答：三维曲面能否展开取决于其“可展性”，数学上，只有高斯曲率处处为零的曲面（如柱面、锥面、切线曲面）才能无误差地展开为平面；而高斯曲率非零的曲面（如球面、双曲面、马鞍面）属于不可展曲面，展开时必然产生拉伸或压缩变形，需通过三角划分、参数化近似等方法处理，并设置公差控制误差。

问题2：如何确保钣金展开后的折弯尺寸与三维模型一致？
答：为确保折弯尺寸准确，需注意三点：
（1）正确设置K因子或折弯补偿表，根据材料类型和厚度调整中性层位置；
（2）在三维建模时，确保折弯半径、角度等参数符合加工工艺（如最小折弯半径需大于材料厚度的2倍）；
（3）展开后通过“折叠”命令回三维模型，对比关键尺寸（如折弯后总长、孔位位置），必要时手动调整补偿值，对于高精度要求的零件,建议先试折弯样品并修正展开参数。
