在钣金设计中,折弯是形成零件结构的关键工序，而SolidWorks（简称SW）中的钣金折弯命令为用户提供了高效、精确的折弯设计工具，该命令位于钣金工具栏或“插入”→“钣金”→“折弯”菜单下，通过设置折弯参数、定义折弯线和折弯属性，将平面钣金件转化为具有三维结构的零件。
（图片来源网络，侵删）
钣金折弯命令的核心参数与操作流程
使用折弯命令前,需确保零件已启用“钣金”特征（通过“转换到钣金”或“基体-法兰”创建），其主要参数及功能如下：
| 参数名称 | 作用说明 | 设置注意事项 |
|---|---|---|
| 折弯半径 | 定义折弯内侧或外侧的圆角半径，影响零件强度和材料变形。 | 需根据材料厚度和工艺要求选择，一般取1.5倍材料厚度（如1mm钢板常用R1.5）。 |
| 折弯角度 | 折弯后两平面之间的夹角，默认为90°，可输入0-180°任意值。 | 注意区分“折弯角度”与“包含角度”，前者是折弯偏转角，后者是两平面的总夹角。 |
| 折弯位置 | 定义折弯线相对于材料的位置，包括“折弯线外侧”“折弯线内侧”“折弯线在折弯处”。 | 若需对称折弯，选择“折弯线在折弯处”；若控制材料延伸方向，需结合“折弯系数”调整。 |
| 折弯系数 | 用于补偿折弯过程中的材料拉伸或压缩，影响展开尺寸的准确性。 | 可手动输入值或选择“K因子”（K因子=中性层位置/材料厚度，通常取0.3-0.5）。 |
| 自动释放槽 | 在折弯处添加缺口或切口，防止材料应力集中导致开裂。 | 可选择“矩形”“圆形”或“撕裂形”，尺寸需小于折弯半径以避免结构破坏。 |
操作步骤与技巧

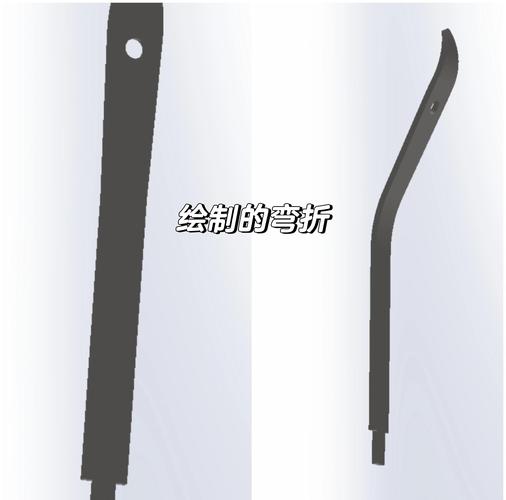

- 创建折弯线：首先在钣金平面草图绘制折弯线（直线、曲线均可），需穿透零件边界。

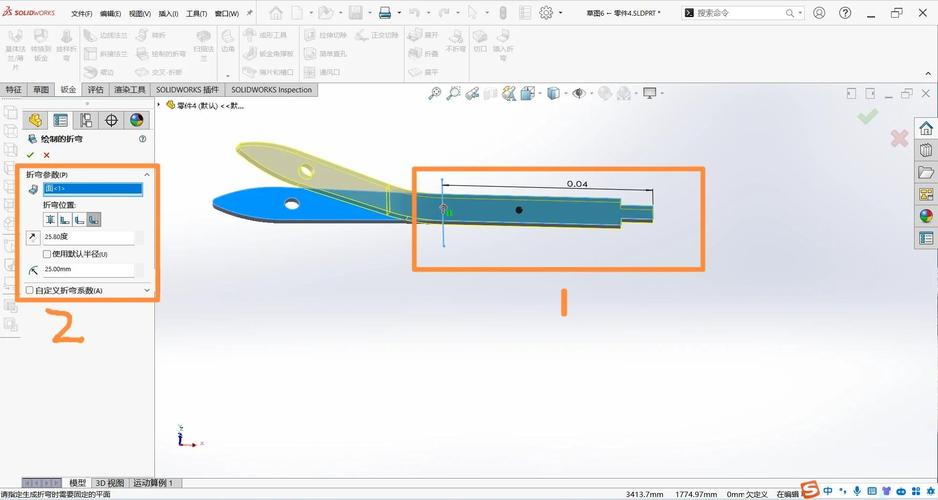

- 执行折弯命令：选择折弯线，点击“折弯”命令，在属性管理器中设置上述参数。
- 预览与确认：通过“预览”功能检查折弯方向、角度是否正确，避免因方向错误导致零件报废。
- 批量折弯：若需对多条折弯线同时折弯，可框选所有折弯线一次性操作，提高效率。
技巧提示：
- 若折弯后展开尺寸异常,优先检查“折弯系数”或“K因子”是否与材料匹配，可通过“折弯计算表”功能导入材料库数据。
- 对于复杂折弯（如多段折弯、斜向折弯），建议分步操作，每步完成后检查几何关系，避免累积误差。
常见问题与注意事项
- 折弯方向错误：可通过“折弯”属性中的“反向”按钮调整，或重新绘制折弯线（折弯线方向决定折弯侧）。
- 材料撕裂：若折弯半径过小或未添加释放槽，可在折弯后使用“切口”命令手动补充缺口。
- 展开图不准确：确保“折弯系数”已激活，且零件未使用“成形工具”（成形工具的展开需单独计算）。
相关问答FAQs
Q1：如何为不同厚度的材料设置默认折弯半径？
A1：在SolidWorks选项中，进入“系统选项”→“钣金”，在“默认折弯半径”处勾选“使用默认半径”，并输入常用值（如1.5倍材料厚度），若需针对特定材料设置，可创建自定义“钣金材料表”，在材料属性中定义“折弯半径”和“K因子”，应用后新零件将自动调用该参数。
Q2：折弯时“折弯线长度”对零件尺寸有何影响？
A2：折弯线长度是折弯区域的原始尺寸，其值直接决定折弯后两平面的间距，若折弯线长度为100mm，折弯角度为90°，则两平面间距=折弯线长度×tan(折弯角度/2)，若需调整平面间距，可通过修改折弯线长度或折弯角度实现，但需注意折弯线长度不能小于材料厚度，否则会导致折弯区域变形。
