CAD（计算机辅助设计）作为工程设计领域的重要工具，其强大的绘图功能离不开各类命令的灵活运用，掌握CAD画图命令不仅能提升绘图效率，还能确保图纸的精准性和规范性，以下从基础绘图、修改编辑、标注注释、视口控制、图层管理、文字表格、三维建模及辅助工具等维度，详细梳理CAD常用命令及使用场景，帮助用户系统化掌握绘图技巧。

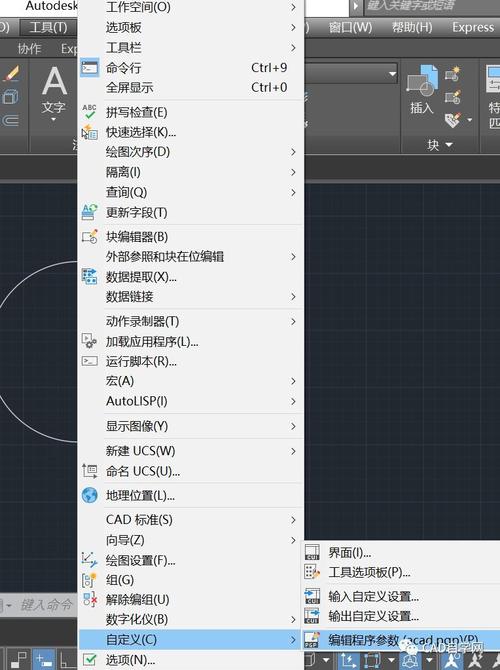

（图片来源网络，侵删）
基础绘图命令
基础绘图是CAD操作的核心,直接决定图形的构建效率，常用命令及功能如下：
- 直线（L）：绘制直线段，可通过输入坐标或指定点创建连续线段，支持“闭合（C）”选项形成首尾相连的多边形。
- 圆（C）：通过圆心、半径（2P/3P模式）或相切相切半径（T）绘制圆形，适用于机械零件的孔、轴等结构。
- 圆弧（A）：提供起点、圆心、端点等多种绘制方式，常用于建筑门窗弧线或管道弯头设计。
- 矩形（REC）：快速生成直角矩形，支持倒角（C）、圆角（F）及宽度（W）参数，适合绘制建筑平面墙体或设备轮廓。
- 多段线（PL）：组合直线与圆弧为单一对象，可统一设置线宽，适用于复杂路径如电路板走线或地形轮廓。
- 多边形（POL）：绘制3-1024边的正多边形，通过内切圆（I）或外接圆（C）模式确定大小，常用于螺栓孔或装饰图案。
- 椭圆（EL）：通过中心点、轴端点或旋转角度创建椭圆，适用于机械中的椭圆孔或建筑中的异形窗。
- 点（PO）：通过单点（POINT）或多点（DIVIDE/MEASURE）命令标记位置，可设置点样式（PTYPE）以适应不同场景。
修改编辑命令
编辑命令用于调整已有图形,是实现图形修改和优化的关键。
- 移动（M）：平移对象至指定位置，配合“位移（D）”选项可精确控制移动距离和方向。
- 旋转（RO）：围绕基点旋转对象，输入角度值或通过“复制（C）”选项保留原对象并生成旋转副本。
- 缩放（SC）：按比例放大或缩小对象，支持“参照（R）”模式以参照长度为基准进行等比缩放。
- 修剪（TR）：以其他对象为边界剪切多余部分，按住Shift键可延伸对象，适用于修剪交叉线条或修剪轮廓。
- 延伸（EX）：将对象延伸至指定边界，与修剪命令互为逆操作，常用于连接未闭合的线条。
- 偏移（O）：创建平行于原对象的图形，可设置偏移距离，适用于生成同心圆、平行线或等距结构。
- 阵列（AR）：创建矩形（R）、路径（PA）或极性（PO）阵列，可设置行数、列数及角度，快速复制分布均匀的图形。
- 倒角（CHA）：对两条非平行线添加倒角，可设置距离（D）或角度（A），常用于机械零件的边角处理。
- 圆角（F）：用圆弧连接两条线，通过半径（R）控制圆角大小，广泛用于建筑墙角或产品圆角设计。
标注注释命令
标注是图纸信息传递的核心,需确保尺寸、公差等信息的准确性。
- 线性标注（DLI）：标注水平或垂直方向的尺寸，支持“多行文字（M）”或“文字（T）”自定义内容。
- 对齐标注（DAL）：标注倾斜对象的实际长度，适用于斜线或非正交尺寸测量。
- 半径/直径标注（DRA/DDI）：标注圆或圆弧的半径或直径，可添加前缀（如Φ）或调整标注样式。
- 角度标注（DAN）：标注两条线之间的角度，支持象限点定位，适用于机械角度或建筑坡度标注。
- 公差标注（TOL）：创建形位公差特征框，需配合基准符号（QLEADER）使用，确保零件加工精度。
- 引线标注（LE）：通过引线连接注释文字与对象，可设置引线类型（直线/样条曲线）和箭头样式。
视口与图层管理
合理管理视口和图层可提升图纸的可读性和编辑效率。
（图片来源网络，侵删）
- 视口（VP）：在布局空间中创建视口，通过“视口比例（VPS）”调整显示比例，支持“剪裁（VPCLIP）”隐藏视口部分区域。
- 图层（LA）：通过图层特性管理器创建图层，设置颜色、线型、线宽等属性，实现图形分类管理（如墙体、门窗、标注分层显示）。
文字与表格命令
文字和表格用于添加技术说明或数据统计。
- 多行文字（T）：创建段落文本，支持字体、字号、颜色等格式调整，可插入符号（%%d、%%c等）。
- 表格（TABLE）：插入行列可调的表格，支持数据链接（如Excel表格导入），适用于材料表或参数列表。
三维建模命令
三维建模用于创建立体模型,常见命令包括：
- 拉伸（EXT）：将二维截面沿路径或高度拉伸为三维实体，适用于生成柱体或异形结构。
- 旋转（REV）：绕轴旋转二维轮廓创建回转体，如轴、盘类零件。
- 布尔运算：并集（UNI）、差集（SU）、交集（IN）用于组合或修剪三维实体，构建复杂模型。
辅助工具命令
辅助工具提升绘图精度和效率：
- 对象捕捉（OSNAP）：开启端点、中点、圆心等捕捉模式，确保点精确定位。
- 极轴追踪（F10）：按设定角度增量显示追踪线，辅助绘制斜线或等距对象。
- 块定义（B）：将图形创建为块，支持属性（ATTDEF）插入，便于重复使用（如螺栓、门窗等标准件）。
相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A：使用“阵列（AR）”命令，选择矩形阵列并设置“行数”“列数”及“间距”，或使用“偏移（O）”命令配合“复制（C）”选项实现等距复制，绘制一组等间距的螺栓孔时，可先绘制一个孔，再通过矩形阵列设置行数、列数及间距参数快速生成。
（图片来源网络，侵删）
Q2：CAD中标注显示为直线而非尺寸数字，如何解决？
A：通常因标注样式比例设置不当导致，可通过“标注样式管理器（D）”进入“调整”选项卡，将“全局比例”设置为当前绘图比例（如1:100图纸输入100），或检查“主单位”中的测量比例因子是否正确，确认标注图层是否被冻结或关闭。

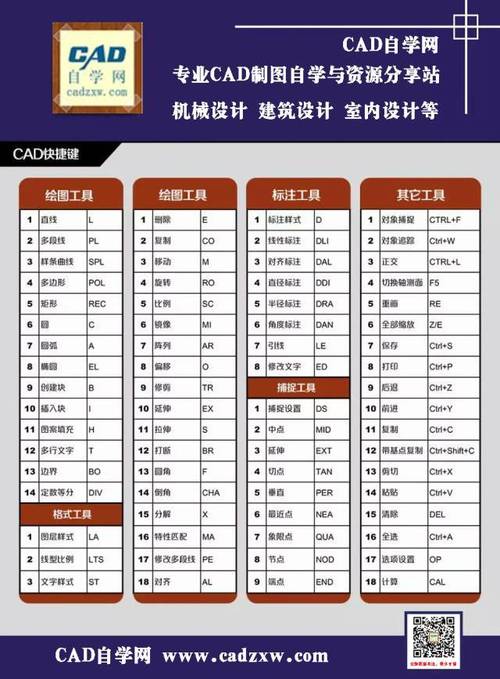

命令覆盖了CAD绘图的核心功能,结合快捷键（如L、C、TR等）和实际案例练习，可逐步提升绘图熟练度，高效完成各类设计任务。
