在CAD软件中，曲线命令是绘制复杂几何图形的核心工具，广泛应用于机械设计、建筑制图、电子工程等领域，与直线命令不同，曲线命令能够创建平滑、连续的几何形状，满足设计中对非规则轮廓的需求，本文将系统介绍CAD中常用的曲线命令，包括其功能、操作方法及实际应用场景,帮助用户高效掌握曲线绘制技巧。

基础曲线命令

1. 圆（CIRCLE）
   圆是最基础的曲线之一，CAD提供多种绘制方式：

   • 圆心、半径：指定圆心后输入半径值，适合已知尺寸的圆形。
   • 圆心、直径：通过直径绘制，常与标注尺寸关联。
   • 两点/三点：通过圆周上的点定义圆，适用于未知圆心的情况。
   • 相切、相切、半径：绘制与两个对象相切的圆，需输入半径值，常用于圆角过渡设计。

   在机械设计中，圆命令常用于绘制轴承孔、法兰盘等回转体零件；在建筑制图中，则可用于圆形窗、柱子等元素。

2. 圆弧（ARC）
   圆弧是圆的一部分，CAD提供11种绘制方式，最常用的包括：

   • 三点：依次指定起点、圆弧上一点和端点，灵活性强。
   • 圆心、起点、端点：需先确定圆心，再通过角度或方向控制弧长。
   • 起点、端点、半径：通过半径值控制圆弧弯曲程度，适用于过渡圆角。

   圆弧命令在管道设计、家具轮廓绘制中频繁使用,例如绘制门的开启轨迹或机械零件的倒角。


   （图片来源网络，侵删）

3. 椭圆（ELLIPSE）
   椭圆由长轴和短轴定义，CAD支持两种绘制模式：

   • 轴端点模式：指定长轴两端点后，输入短轴长度。
   • 中心点模式：先确定椭圆中心，再分别输入长轴和短轴的半长值。

   椭圆常用于绘制斜视图中的圆形投影、建筑中的拱形结构或机械中的非标准密封圈。

高级曲线命令

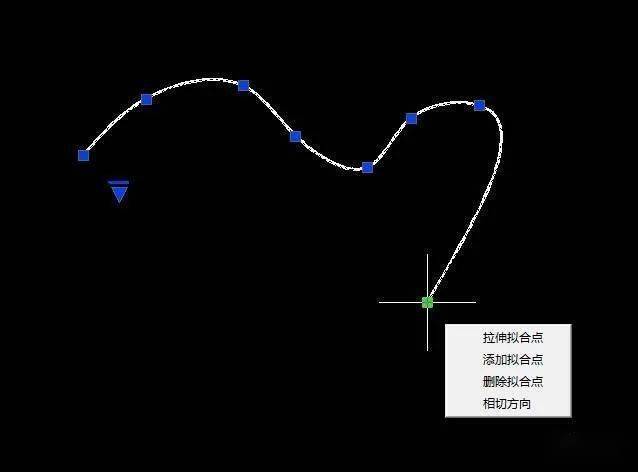

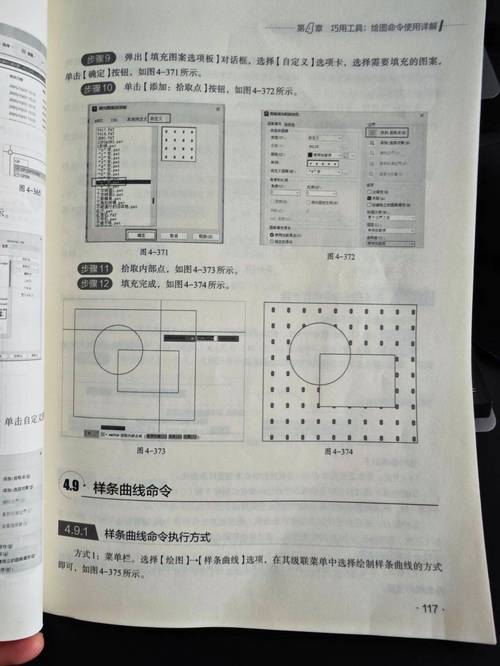

1. 样条曲线（SPLINE）
   样条曲线是通过一系列拟合点生成的平滑曲线，分为两种类型：

   • 拟合点样条：直接通过点生成曲线，适用于自由造型设计。
   • 控制点样条：通过控制点调节曲线形状，可修改权重和阶数，精度更高。

   样条曲线在汽车外观设计、飞机机翼建模中不可或缺，能够精确表达复杂的曲面轮廓，操作时需注意点的分布密度，点越多曲线越精细,但计算量也会增加。

2. 多段线（PLINE）
   多段线是可包含直线和曲线的复合对象，其特点包括：

   • 统一宽度：可设置整条多段线的起点和终点宽度，常用于绘制箭头、带宽度的道路。
   • 圆弧/直线切换：在绘制过程中可随时切换直线和圆弧模式，连续绘制复杂路径。
   • 编辑灵活性：可通过“编辑多段线”命令合并、分解或调整顶点。

   在地形图中，多段线常用于绘制等高线或边界；在电路设计中,则用于绘制导线路径。

3. 螺旋线（HELIX）
   螺旋线是三维空间中的特殊曲线，需定义以下参数：

   • 底面半径/顶面半径：可设置为等半径（圆柱螺旋）或变半径（圆锥螺旋）。
   • 圈数：控制螺旋线的旋转圈数，例如弹簧设计通常为3-10圈。
   • 高度：螺旋线沿垂直方向的延伸长度。

   螺旋线命令在机械设计中用于绘制弹簧、螺杆,在建筑中可用于绘制旋转楼梯的路径。

曲线编辑命令

曲线绘制完成后，常需通过编辑命令调整形状，常用命令包括：

• 圆角（FILLET）：在两条直线或曲线之间添加指定半径的圆弧过渡，参数包括半径值、修剪模式。
• 倒角（CHAMFER）：与圆角类似，但生成的是直线倒角，需设置倒角距离。
• 修剪（TRIM）/延伸（EXTEND）：以其他对象为边界，裁剪或延长曲线至指定位置。
• 拉长（LENGTHEN）：通过增量、百分比或总长调整曲线长度，适用于圆弧、椭圆弧等。

曲线命令的实际应用案例

在机械零件设计中，绘制一个带圆角的矩形槽需综合使用多段线和圆角命令：

1. 使用“PLINE”命令绘制矩形轮廓，设置起点宽度为0，终点宽度为5以创建箭头效果。
2. 执行“FILLET”命令，设置半径为2，依次选择矩形相邻边，生成圆角过渡。
3. 通过“OFFSET”命令偏移曲线，创建槽的内外边界。

在建筑平面图中，绘制弧形阳台需结合“ARC”和“TRIM”命令：

1. 使用“三点”方式绘制大圆弧作为阳台轮廓。
2. 通过“OFFSET”命令偏移生成扶手线条。
3. 用“TRIM”命令裁剪多余部分,完成细节设计。

曲线命令的参数化技巧

为提高设计效率，可通过参数化控制曲线形状：

1. 几何约束：添加“相切”“同心”“水平”等约束，确保曲线间的关系不变。
2. 动态输入：启用状态栏的“动态输入”功能，实时显示曲线长度、半径等参数，便于精确调整。
3. 块与属性：将常用曲线（如标准圆角、螺栓孔）定义为块，通过属性修改参数,实现快速复用。

曲线命令的常见问题与解决方法

1. 曲线显示不平滑：

   • 原因：视图分辨率过低或样条曲线控制点过少。
   • 解决：调整“VIEWRES”值增加平滑度，或通过“SPLINE”命令的“精度”选项增加控制点。

2. 曲线无法修剪：

   • 原因：曲线与边界未实际相交，或曲线本身为块/外部参照。
   • 解决：使用“EXPLODE”命令分解对象，或通过“延伸”命令确保相交。

相关问答FAQs

Q1：如何绘制通过多个指定点的光滑曲线？
A1：使用“SPLINE”命令的“拟合点”模式，依次点击各点生成曲线，若需更精确控制，可选择“控制点”模式，通过调整控制点手柄修改曲线形状，对于闭合曲线，需在命令行输入“闭合”选项连接起点和终点。

Q2：如何将直线转换为曲线？
A2：可通过两种方式实现：一是使用“PEDIT”命令选择直线，输入“样条曲线”选项将其拟合为样条曲线；二是使用“FILLET”命令设置极小半径（如0.001）,在直线交点处生成近似曲线的圆弧。
