在CAD绘图过程中，标高是表达建筑或工程物体垂直位置的重要参数，而统一标高命令则是批量处理标高数据、确保图纸规范性的高效工具，本文将围绕CAD统一标高命令的功能、操作方法、应用场景及注意事项展开详细说明,帮助用户掌握这一实用功能。
统一标高命令的功能与意义
统一标高命令主要用于快速修改或统一多个对象（如块、属性、文字、标注等）的标高值，避免手动逐个调整的繁琐操作，在建筑工程中，不同楼层、构件的标高需严格遵循设计规范，若标高数据存在偏差，可能导致施工错误或图纸审核不通过，通过统一标高命令，用户可批量修正标高，确保图纸数据的准确性和一致性，尤其适用于大型项目中的标准化处理。
在绘制建筑平面图时，若发现某楼层所有门窗构件的标高错误（如实际应为+1.500m，误标为+1.200m），使用统一标高命令可一次性修正所有目标对象的标高值,大幅提升绘图效率。
统一标高命令的调用方法
在CAD中，统一标高命令可通过多种方式调用，具体如下：
- 命令行输入：直接在命令行中输入
CHANGE或-CHANGE，按回车键后根据提示选择对象并修改标高。 - 快捷键：部分CAD版本支持自定义快捷键，用户可通过
OP（选项）命令中的“键盘快捷键”设置，例如将统一标高命令关联为UE（Unified Elevation）。 - 功能区菜单：在“常用”选项卡下的“属性”面板中，点击“匹配属性”或“编辑属性”按钮，部分版本会集成统一标高功能；或在“注释”选项卡的“标注”面板中，通过“调整间距”等扩展功能间接调用。
- 工具栏：若用户使用经典工作空间，可在“修改”工具栏中找到“特性”按钮（快捷键
Ctrl+1），在打开的特性选项板中批量修改标高。

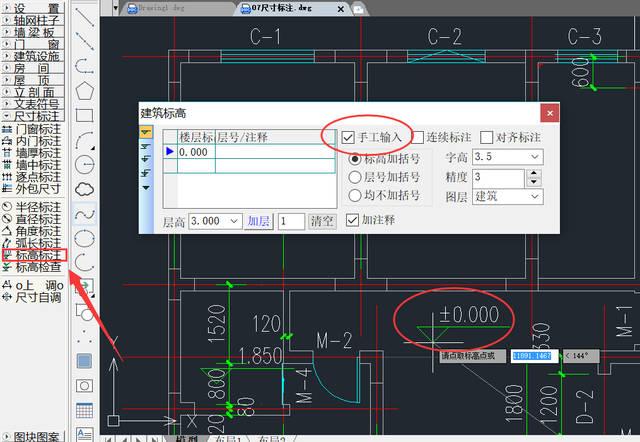

统一标高命令的操作步骤
以CAD中常用的 CHANGE 命令为例，统一标高的具体操作步骤如下：
- 启动命令：在命令行输入
CHANGE并回车，或通过功能区/工具栏调用命令。 - 选择对象：根据提示选择需要统一标高的对象（可框选、点选或窗选），选择完成后按回车键确认。
- 指定修改属性：命令行会提示“指定修改点或 [特性(P)]：”，输入
P并回车，进入特性编辑模式。 - 修改标高值：在弹出的“特性”选项板中，找到“几何图形”或“三维效果”类别下的“标高”属性，输入新的标高值（如+1.500m）。
- 应用更改：按
Ctrl+S保存文件，或关闭“特性”选项板，系统自动将所选对象的标高统一更新为设定值。
若使用块属性管理器（BATTMAN 命令）统一带属性的块（如标高符号），步骤略有不同：
- 输入
BATTMAN回车，打开块属性管理器； - 选择需要修改的块（如“标高块”）；
- 在属性列表中找到“标高”属性，点击“编辑”按钮；
- 在“编辑属性”对话框中修改默认值或提示信息，点击“确定”后应用更改，所有该块实例的标高将同步更新。
统一标高命令的应用场景
统一标高命令在工程制图中应用广泛，以下为典型场景示例：
| 应用场景 | 操作要点 |
|---|---|
| 建筑楼层标高统一 | 绘制多层建筑平面图时，通过选择某楼层所有构件，统一标高为楼层设计标高（如一层+0.000m，二层+3.000m）。 |
| 地形图高程修正 | 修改地形图中大量高程点的标高值，若整体地形需抬高0.5m，可框选所有高程点后统一标高+0.5m。 |
| 管道系统标高调整 | 在给排水或暖通图中，批量修正管道标高，确保坡度或连接高度符合设计要求。 |
| 装配零件基准对齐 | 机械制图中，统一调整装配零件的Z轴坐标，使零件基准面与装配体标高一致。 |
注意事项与常见问题
- 对象选择准确性：修改标高前需确认选择的对象是否包含非目标元素（如图纸中的辅助线），可通过“快速选择”功能（
QSELECT命令）按图层、类型等条件筛选对象，避免误改。 - 块属性与独立对象区别：若标高存储在块属性中，需使用
BATTMAN命令修改；若为独立文字或标注，则通过CHANGE或“特性”选项板调整，否则可能导致修改无效。 - 动态块与参照依赖：对于动态块或外部参照（
XREF）中的对象，需先分解或绑定参照，否则统一标高命令可能无法直接应用。 - 单位与精度设置：修改标高前，检查CAD的“单位”设置（
UNITS命令），确保标高值的单位（如米、毫米）与图纸一致，避免数值错误。
相关问答FAQs
Q1：为什么使用统一标高命令后，部分对象的标高仍未修改？
A：可能原因有三：一是所选对象包含参照块或外部参照，需先分解（X 命令）或绑定（XBIND 命令）；二是标高值存储在块属性中，需通过 BATTMAN 命令修改属性而非直接更改对象；三是对象被锁定或冻结在图层中，需解锁（LAYUNLOCK 命令）或解冻（LAYTHW 命令）图层后重新操作。
Q2：如何快速查看多个对象的当前标高值？
A：可通过以下两种方式快速查询：
- 特性选项板：选择对象后按
Ctrl+1打开“特性”选项板，在“几何图形”类别中直接查看“标高”属性； - LIST命令：输入
LIST回车后选择对象，系统会在文本窗口中显示对象的详细信息，包括标高值，适合批量查询多个对象。
通过掌握统一标高命令的功能与操作技巧，用户可有效提升CAD绘图的效率与规范性，减少人为错误，确保工程数据的准确性，在实际应用中，需结合项目需求灵活选择修改方法，并注意对象类型与图层状态的影响,以实现最佳效果。
