在CAD软件中,曲线拟合命令是处理复杂曲线和优化图形精度的重要工具，尤其在机械设计、建筑建模和工程制图中应用广泛，通过该命令，用户可以将离散的点、多段线或直线转换为平滑的曲线，既满足设计美观性需求，又能确保图形的数学准确性，本文将详细介绍CAD曲线拟合命令的功能、操作步骤、参数设置及实际应用场景，并辅以表格对比不同拟合方式的特点，最后以FAQs形式解答常见问题。
曲线拟合命令的核心功能
曲线拟合命令的核心是将离散数据点或非连续线段转化为符合特定数学规则的曲线,CAD软件通常提供多种拟合算法，如样条曲线拟合、B样条曲线、贝塞尔曲线等，每种算法适用于不同场景，样条曲线适合通过指定点生成平滑曲线，而B样条曲线则更适合需要局部调整的复杂形状，拟合命令还支持控制曲线的张力、偏差和阶数等参数，以平衡曲线的光滑度与原始数据的贴合度。
操作步骤详解
以AutoCAD为例,曲线拟合命令主要通过“SPLINE”（样条曲线）和“PEDIT”（多段线编辑）两个命令实现，以下是具体操作流程：
-
数据准备：首先需要确保输入数据为点、直线或多段线，若为点，可通过“POINT”命令生成；若为直线，需使用“PEDIT”命令将其转换为多段线，并选择“合并”选项整合为单一对象。
-
启动拟合命令：
（图片来源网络，侵删）- 样条曲线拟合：输入“SPLINE”命令，选择“拟合点”选项，依次拾取需要通过的点，或输入“O”选择对象（如多段线），完成后按回车键，软件将自动生成平滑曲线。

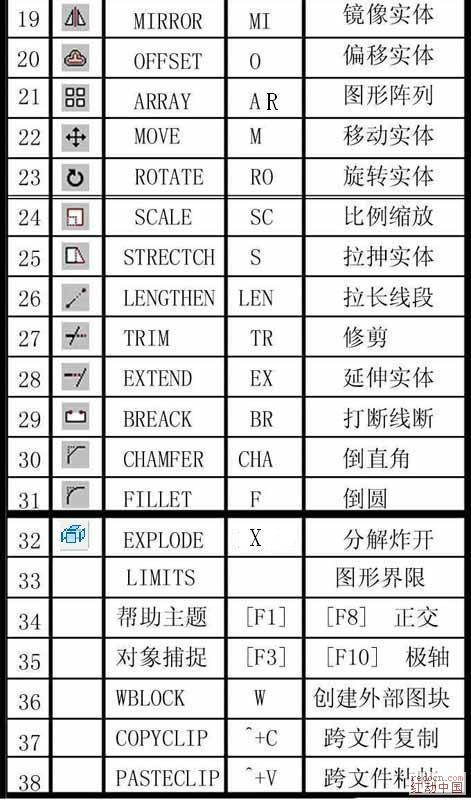

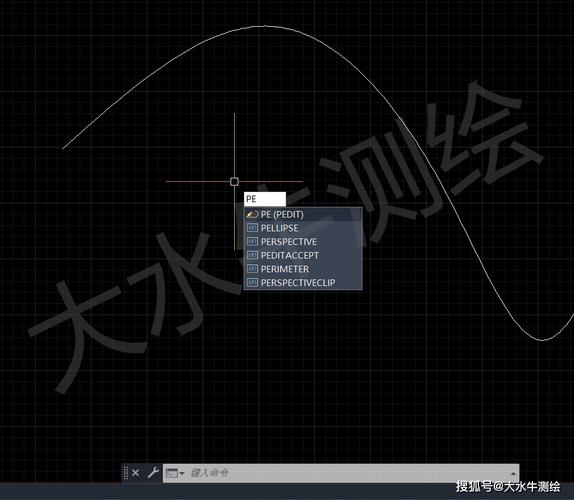

- 多段线拟合：输入“PEDIT”命令，选择目标多段线，输入“F”选择“拟合”选项，系统会将多段线顶点转换为平滑的圆弧曲线；若输入“S”选择“样条曲线”，则生成更接近样条曲线的效果。
-
参数调整：在拟合过程中，可通过命令行参数调整曲线形态，在“SPLINE”命令中，可输入“T”调整张力值（0-1，值越大曲线越尖锐）；在“PEDIT”命令中，输入“D”可设置拟合偏差，控制曲线与原始点的最大距离。
-
编辑与优化：拟合完成后，可通过“ grips”功能拖动控制点微调曲线形状，或使用“SPLINEDIT”命令修改样条曲线的拟合数据、阶数等属性。
不同拟合方式的对比
以下是CAD中常见拟合方式的参数对比表格：
| 拟合方式 | 命令 | 适用场景 | 优点 | 缺点 | 关键参数 |
|---|---|---|---|---|---|
| 样条曲线拟合 | SPLINE | 精确通过指定点的复杂曲线 | 高度平滑，数学精度高 | 计算量大，局部调整困难 | 张力(T)、阶数(D) |
| 多段线拟合 | PEDIT-F | 快速优化直线段为平滑曲线 | 操作简单，兼容性好 | 光滑度较低，易产生尖点 | 偏差(D)、类型(圆弧/样条) |
| B样条曲线拟合 | BLEND/插件 | 需要局部控制的工业设计 | 局部修改不影响全局形状 | 需要专业插件支持 | 控制点数量、阶数 |
实际应用场景
- 机械设计：在绘制非标准零件轮廓时，如汽车外壳或叶片曲面，可通过测量点生成样条曲线，确保曲线与实物高度匹配。
- 建筑建模：拟合地形等高线或装饰性曲线时，多段线拟合能快速将折线转化为流畅的边界，提升图纸美观性。
- 逆向工程：通过扫描点云数据拟合曲线，重建原始物体的数字化模型，常用于文物修复或产品仿制。
注意事项
- 数据点密度：点越密集，拟合曲线越精确，但计算量会增加，需根据需求平衡。
- 闭合曲线：若需生成闭合曲线，需在拟合命令中选择“闭合”选项，避免曲线端点不重合。
- 兼容性：拟合后的曲线在低版本CAD中可能无法编辑，建议保存为通用格式（如DXF）。
相关问答FAQs
问题1：为什么拟合后的曲线出现尖点或扭曲？
解答：通常由于原始数据点分布不均匀或张力参数设置不当，建议在拟合前检查点间距，确保分布均匀；调整张力值至0.5左右，或增加控制点数量以改善曲线平滑度，若问题持续，可尝试分段拟合后合并。
问题2：如何将拟合后的曲线还原为原始多段线？
解答：在AutoCAD中，选中拟合曲线，输入“PEDIT”命令，选择“样条曲线”或“拟合”选项的反向操作（如输入“D”取消拟合），即可恢复为控制点形式，若需提取原始数据点，可通过“LIST”命令查看拟合点的坐标，或使用“EXPLODE”命令分解曲线后手动捕捉点。
