在3ds Max中，法线翻转是一个基础但至关重要的操作，尤其在处理多边形模型时，法线的方向直接决定了模型在渲染中的可见性以及与其他对象的交互方式，法线是垂直于模型表面方向的虚拟向量，默认情况下，3ds Max遵循“右手定则”，即法线朝向模型的外部，当法线方向错误时，模型可能会在渲染中显示为黑色、内部可见，或者在布尔运算、光线追踪等操作中出现异常，掌握法线翻转命令的使用方法，是确保模型正确显示和功能实现的关键。

（图片来源网络，侵删）

法线翻转的常见应用场景

法线翻转并非随意操作,通常在以下情况需要使用：

渲染问题：模型在渲染时显示为黑色或内部可见，尤其是非闭合模型或单面模型。
布尔运算失败：在进行布尔并集、差集或交集时，如果模型法线方向不一致，可能导致运算错误或结果异常。
游戏开发：某些游戏引擎要求模型法线统一朝外，否则可能导致模型在引擎中显示异常或产生错误的光照效果。
导入模型修复：从其他软件（如CAD、ZBrush）导入的模型可能因坐标系差异导致法线方向错误，需要翻转调整。

法线翻转的核心命令及操作方法

3ds Max提供了多种法线翻转工具，用户可根据需求选择最合适的方式，以下是常用命令的详细操作：

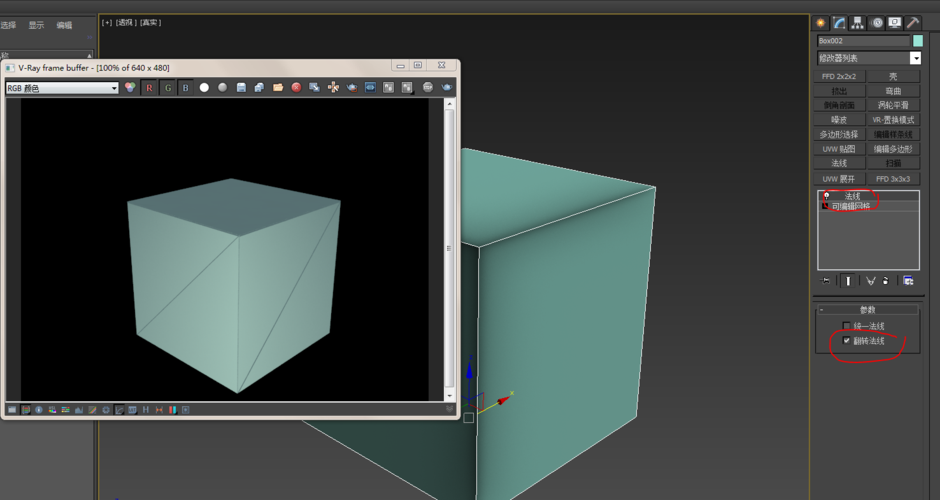

翻转法线（Flip Normals）

这是最直接的法线翻转命令,适用于快速调整单个或多个对象的整体法线方向。

操作路径：选择模型后，进入“修改”面板，在“编辑多边形”修改器下展开“多边形”子层级，选中需要翻转的多边形，然后在“编辑多边形”卷展栏中点击“翻转”按钮。
快捷键：无直接快捷键，但可通过自定义界面设置。
适用场景：适用于整个模型或大面积多边形的法线翻转，操作简单高效。

统一法线（Unify Normals）

统一法线命令不仅会翻转法线,还会确保所有多边形的法线方向一致（通常朝外），尤其适用于由多个部分组成的复杂模型。

（图片来源网络，侵删）

操作路径：选择模型，进入“修改”面板，在“编辑多边形”修改器的“多边形”子层级下，点击“统一”按钮。
工作原理：该命令会以模型中心为基准，将所有法线方向调整为朝向外部，避免局部法线方向不一致的问题。
适用场景：修复导入模型的法线混乱，或确保多个独立组件的法线方向统一。

编辑法线（Edit Normals）修改器

对于需要精细控制法线方向的场景,可通过“编辑法线”修改器实现。

操作路径：为模型添加“编辑法线”修改器，在修改器堆栈中展开“元素”或“多边形”子层级，选中目标对象，然后在“编辑法线”卷展栏中调整法线长度、方向或手动翻转。
高级功能：支持法线软硬调节（通过平滑组）、法线烘焙等，适用于高精度模型或动画制作。
适用场景：对法线方向有特殊需求（如制作凹凸效果），或需要保留模型历史记录以便后续调整。

通过平滑组调整法线

平滑组（Smooth Groups）不仅影响模型的平滑度，还间接控制法线的渲染行为，通过调整平滑组，可实现法线的“伪翻转”效果。

操作路径：在“编辑多边形”修改器的“多边形”子层级下，为不同多边形分配不同的平滑组号，或清除平滑组（值为0）。
原理：不同平滑组之间的法线会被视为不连续，从而在渲染时产生硬边效果；清除平滑组则强制所有法线独立渲染。
适用场景：无需实际翻转法线，仅通过调整平滑组解决渲染中的法线显示问题。

法线翻转的注意事项

非破坏性操作：建议通过修改器（如“编辑法线”）而非直接编辑模型进行法线翻转，以便保留修改历史。
检查模型封闭性：对于封闭模型，翻转法线后需确保所有面法线朝外，否则渲染时可能出现内部穿透效果。
布尔运算前的法线检查：布尔运算前，确保参与运算的模型法线方向正确（通常朝外），否则可能导致运算失败或错误结果。
游戏引擎兼容性：导出模型到游戏引擎前，需确认引擎对法线方向的要求，部分引擎可能需要法线统一朝内或朝外。

法线翻转命令对比表

命令名称	操作路径	适用场景	优点	缺点
翻转法线	编辑多边形 > 多边形 > 翻转	整体或大面积法线翻转	操作简单，快速响应	无法处理局部法线混乱
统一法线	编辑多边形 > 多边形 > 统一	复杂模型或多组件法线统一	自动解决方向不一致问题	可能覆盖手动调整的法线
编辑法线修改器	修改器列表 > 编辑法线	精细控制法线方向	支持非破坏性调整	操作相对复杂
平滑组调整	编辑多边形 > 多边形 > 平滑组	解决硬边渲染问题	无需实际翻转法线	仅影响渲染效果，不改变法线方向
