思科交换机作为网络基础设施中的核心设备,其配置与管理需依赖一系列常用命令来实现网络拓扑搭建、流量控制、故障排查等功能，以下从基础配置、VLAN管理、接口配置、链路聚合、STP协议、IP路由、安全配置及故障排查八大维度，详细解析思科交换机的常用命令及其应用场景。

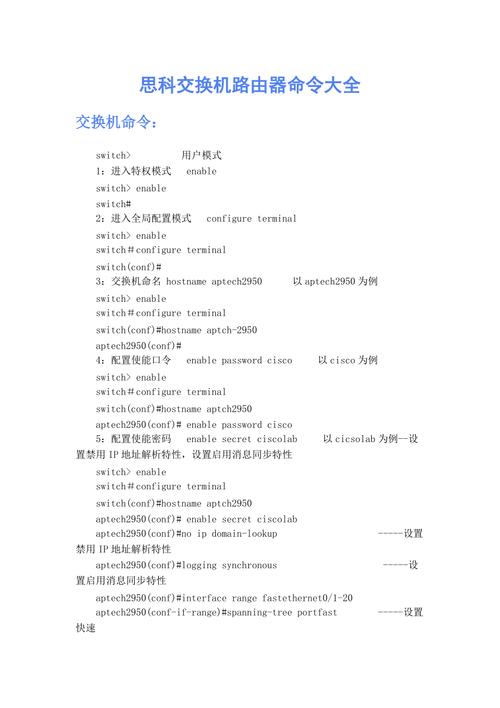

（图片来源网络，侵删）
基础配置命令
基础配置是交换机管理的入门操作,主要包括设备名称、密码设置、管理模式切换等。
- 进入全局配置模式：
enable（从用户模式进入特权模式）后，输入configure terminal（简写conf t）进入全局配置模式。 - 设置设备名称：
hostname Switch-A（将交换机命名为Switch-A）。 - 配置登录密码：
- enable密码：
enable secret level 15 0 Cisco123（设置特权模式加密密码，level 15为最高权限）； - console密码：
line console 0→password console123→login； - Telnet/SSH密码：
line vty 0 15→password telnet123→login。
- enable密码：
- 配置管理IP地址：
interface vlan 1→ip address 192.168.1.1 255.255.255.0→no shutdown（默认VLAN 1为管理VLAN）。
VLAN管理命令
VLAN（虚拟局域网）用于隔离广播域，提升网络安全性。
- 创建VLAN：
vlan 10→name Sales（创建VLAN 10并命名为Sales）。 - 将端口划入VLAN：
- 单个端口：
interface gigabitethernet 0/1→switchport mode access→switchport access vlan 10； - 批量端口：
interface range gigabitethernet 0/1-10→switchport mode access→switchport access vlan 10。
- 单个端口：
- 查看VLAN信息：
show vlan brief（以表格形式显示VLAN ID、名称及对应端口）。
接口配置命令
接口是交换机与终端设备连接的通道,需根据场景配置类型。
- 配置接口描述：
interface gigabitethernet 0/1→description Link-to-Server（添加端口用途说明）。 - 设置接口速率与双工模式：
speed 100→duplex full（强制百兆全双工模式，默认auto自适应）。 - 关闭/启用接口：
shutdown（关闭接口）→no shutdown（重启接口）。
链路聚合命令
链路聚合（Port-Channel）通过多物理链路捆绑提升带宽和冗余性。
（图片来源网络，侵删）
- 创建Port-Channel：
interface port-channel 1→switchport mode trunk（配置为中继模式）。 - 将物理端口加入Channel：
- 物理端口：
interface range gigabitethernet 0/23-24→channel-group 1 mode active（active为LACP主动模式， desirable为PAgP主动模式）。
- 物理端口：
- 查看聚合状态：
show etherchannel summary（显示Channel组及成员端口状态）。
STP协议命令
STP（生成树协议）防止网络环路，需优化根桥选举和端口状态。
- 设置交换机优先级：
spanning-tree vlan 10 root primary（将交换机设为VLAN 10的根桥，优先级默认32768，primary可自动调整为最低）。 - 配置端口快速转发：
interface gigabitethernet 0/1→spanning-tree portfast（用于连接终端的端口，跳过STP监听/学习状态）。 - 查看STP状态：
show spanning-tree vlan 10（显示VLAN 10的STP拓扑信息）。
IP路由配置命令
三层交换机支持路由功能,可实现VLAN间互通。
- 启用路由功能：
ip routing（全局模式下开启IP路由）。 - 配置SVI接口：
interface vlan 10→ip address 192.168.10.1 255.255.255.0→no shutdown（为VLAN 10配置虚拟三层接口）。 - 静态路由配置：
ip route 192.168.20.0 255.255.255.0 192.168.10.254（指向目标网段192.168.20.0/24的下一跳地址）。
安全配置命令
安全配置可防止未授权访问和恶意攻击。
- 端口安全：
interface gigabitethernet 0/1→switchport port-security→switchport port-security maximum 2（限制端口最大MAC地址数为2）→switchport port-security violation shutdown（违规关闭端口）。
- MAC地址绑定：
switchport port-security mac-address 001A.2B3C.4D5E（绑定静态MAC地址）。 - ACL访问控制：
- 标准ACL：
access-list 10 permit 192.168.1.0 0.0.0.255（允许192.168.1.0/24网段访问）→interface vlan 10→ip access-group 10 in（在VLAN 10接口应用ACL）。
- 标准ACL：
故障排查命令
故障排查需快速定位问题根源,常用命令如下：

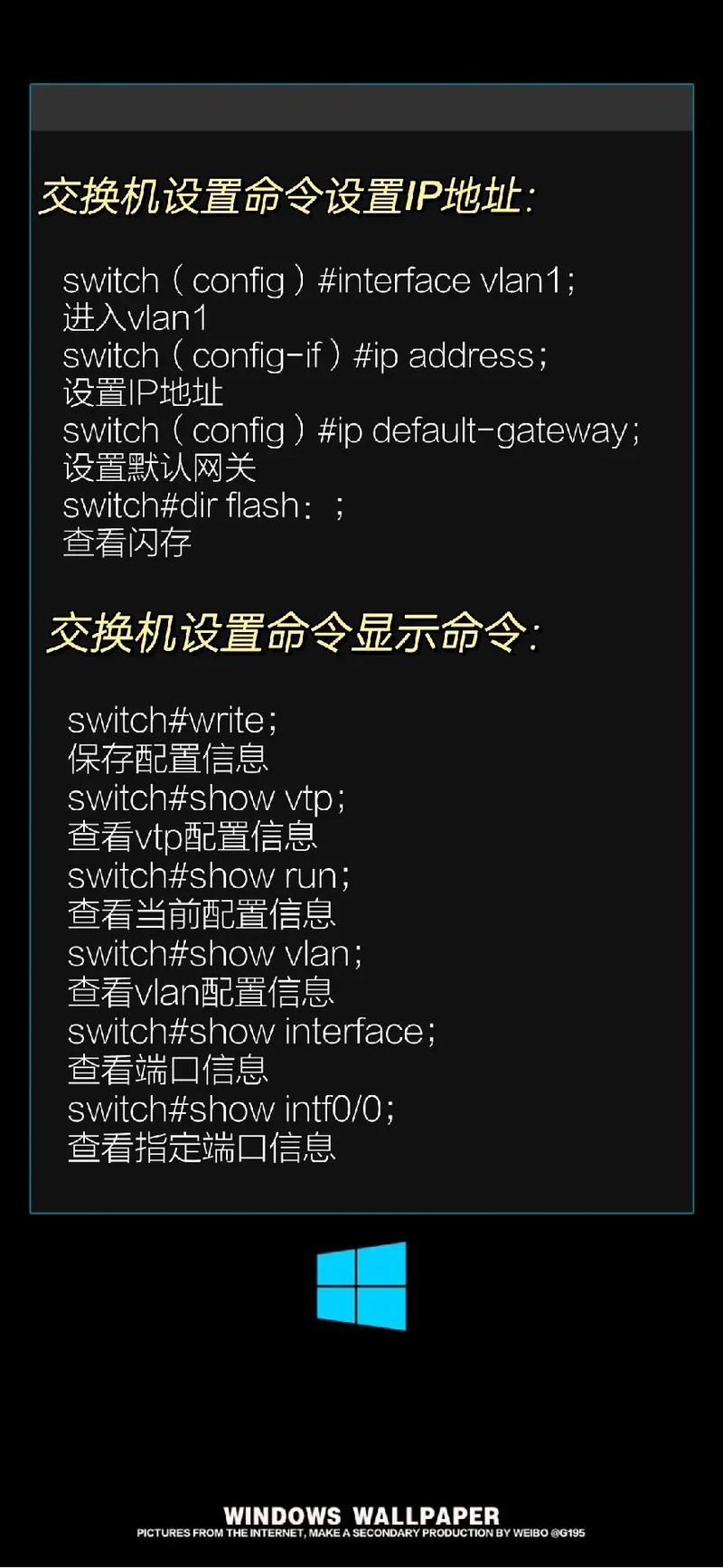

（图片来源网络，侵删）
- 查看系统状态：
show version（显示系统版本、 uptime、硬件信息）；show running-config（查看当前运行配置）。 - 接口状态检查：
show interface gigabitethernet 0/1（显示接口流量、错误包、状态）；show interfaces status（以表格形式显示所有接口状态，包括连接速度、 duplex模式）。 - MAC地址与ARP表：
show mac-address-table（查看MAC地址与端口绑定关系）；show arp（查看IP-MAC映射表）。 - 日志与调试：
show log（查看系统日志）；debug ip packet（开启IP数据包调试，需谨慎使用，可能影响性能）。
相关问答FAQs
Q1: 如何将思科交换机的配置保存到启动配置中？
A: 在特权模式下执行copy running-config startup-config（简写wr），可将当前运行配置（running-config）保存为启动配置（startup-config），确保设备重启后配置不丢失，若需保存到TFTP服务器，可使用copy running-config tftp: [IP地址] [文件名]。
Q2: 交换机端口显示“err-disabled”状态如何恢复？
A: “err-disabled”通常因端口安全违规、BPDU防护触发或配置错误导致，恢复方法：
- 查看错误原因：
show interface gigabitethernet 0/1 status（若显示err-disabled，需查看日志show log | include err-disable）； - 手动恢复端口：
interface gigabitethernet 0/1→shutdown→no shutdown； - 自动恢复（推荐）：全局配置模式下执行
errdisable recovery cause psecure-violation（设置端口安全违规自动恢复），并设置恢复时间errdisable recovery interval 30（30秒后自动恢复）。
