在CAD软件中，重心命令（通常与“质心”或“几何中心”相关）是用于快速计算二维或三维对象重心的实用工具，尤其在工程制图、机械设计、建筑结构等领域中应用广泛，重心是物体质量分布的中心点，对于对称规则图形，重心与几何中心重合；而对于不规则图形，则需要通过命令精确计算，本文将详细解析CAD中重心命令的使用方法、适用对象、操作步骤及注意事项,帮助用户高效完成设计任务。

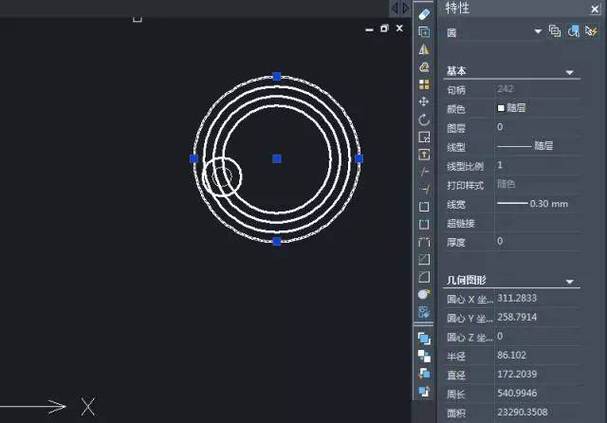

（图片来源网络，侵删）
重心命令的调用方式
不同版本的CAD软件（如AutoCAD、中望CAD等）调用重心命令的路径略有差异，但核心功能一致,常见的调用方式包括：
- 命令行输入：在命令行直接输入“CENTEROFGRAVITY”或简化命令“CG”，按回车键确认，部分旧版本可能需使用“MASSPROP”命令（质量属性），该命令除重心外还会显示面积、体积、惯性矩等参数。
- 功能区菜单：切换至“常用”或“工具”选项卡，在“查询”面板中找到“重心”或“面域/质量特性”按钮。
- 工具栏：若工具栏已自定义，可在“查询”工具栏中点击对应图标。
适用对象与限制
重心命令并非适用于所有CAD对象，其支持的对象类型需满足“具有封闭区域”或“三维实体”的条件,具体包括：
- 二维对象：多段线（闭合）、面域、圆、椭圆、正多边形、闭合样条曲线等。
- 三维对象：三维实体（如长方体、球体、通过拉伸/旋转创建的复杂实体）。
- 不支持对象：开放曲线、单独的直线/圆弧、未定义为面域的二维图形、非实体三维网格等。
若对非封闭对象使用命令，CAD将提示“所选对象无有效质量属性”，需先通过“面域”或“边界”命令将其转换为闭合区域。
操作步骤与实例
以计算不规则二维多段线的重心为例,具体步骤如下：
（图片来源网络，侵删）
- 绘制或选择对象：使用“多段线”命令绘制一个闭合的不规则图形,或选中已存在的闭合对象。
- 调用重心命令：输入“CG”命令,按回车键。
- 选择对象：根据提示框选或点选目标对象,按回车键确认。
- 查看结果：CAD将自动弹出“文本窗口”或“特性”选项板，显示重心坐标（X、Y、Z值），若重心坐标为（100.5000, 50.2500, 0.0000）,则表示该对象在XY平面上的重心位置。
对于三维实体，操作流程类似，但结果会包含Z轴坐标，且可能伴随质量、体积等参数，若需将重心标记为点，可在获取坐标后使用“点”命令手动输入坐标创建，或通过“ID”命令捕捉重心位置。
注意事项与技巧
- 单位与精度：重心坐标的单位取决于当前CAD文件的绘图单位（毫米、米等），可在“单位”命令中设置，查询前建议检查单位精度,避免因小数位数不足导致误差。
- 复杂对象的分解：若由多个简单对象组合而成的复杂图形（如多个面域的并集），需先使用“并集”命令（UNION）将其合并为单一对象,否则重心计算可能不准确。
- 图层管理：查询结果生成的文本或点对象会放置在当前图层，建议提前创建专用图层（如“查询结果”）以便管理。
- 动态观察：对于三维实体，获取重心后可结合“3DORBIT”命令旋转视图,直观验证重心位置的合理性。
重心命令的工程应用
- 机械设计：在零件模型中，重心位置影响动态平衡，旋转零件的重心需与旋转轴重合,否则高速运转时会产生振动。
- 建筑结构：计算不规则楼板或剪力墙的重心，有助于优化荷载分布,确保结构稳定性。
- 物流包装：通过确定货物重心，指导包装堆叠方式,避免运输过程中倾斜或损坏。
相关问答FAQs
问题1：为什么使用重心命令时提示“所选对象无质量属性”？
解答：该错误通常因所选对象非闭合区域或三维实体导致，解决方案如下：
- 对于二维图形：使用“面域”命令（REGION）将闭合多段线、圆等转换为面域；若图形由多个线段组成，可通过“边界”命令（BOUNDARY）自动创建面域。
- 对于三维图形：确保对象为“实体”（SOLID）而非“曲面”或“网格”，可通过“CONVTOSOLID”命令转换。
- 检查对象是否有间隙：使用“特性”选项板查看对象是否闭合,或放大视图确认线段端点是否完全重合。
问题2：如何将计算出的重心坐标直接生成一个带标记的点？
解答：可通过以下两种方法快速实现：
- 手动输入法：执行重心命令获取坐标后，输入“POINT”命令，在命令行输入“X,Y,Z”（如“100.5,50.25,0”），按回车键即可创建点对象。
- 脚本自动化法：若需频繁操作，可编写脚本。
(command "_CG" "对象选择") (setq center (getvar "LASTPOINT")) (command "_point" center)将脚本保存为“.scr”文件，通过“SCRIPT”命令运行，实现自动标记重心。
注意：此方法需确保对象已选中且重心命令已执行完毕。
