在CAD软件中,拼接命令是处理大型图纸或合并多个设计元素的重要工具，其核心功能是将分散的图形对象整合为一个完整的整体，提高绘图效率和数据管理的规范性，以AutoCAD为例，常用的拼接方式包括“合并”（JOIN）、“块定义”（BLOCK）、“外部参照”（XREF）以及“数据提取”等，每种方法适用于不同的场景需求，用户需根据图形类型、修改频率及协作要求选择合适的操作方式。

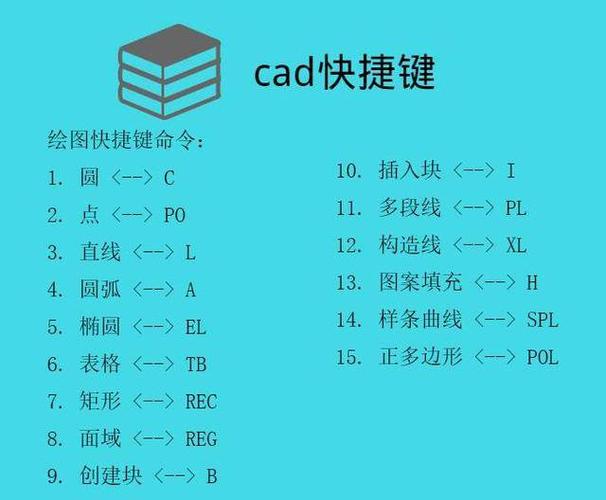

（图片来源网络，侵删）
CAD拼接命令的核心功能与适用场景
合并（JOIN）命令
功能：将同类型的连续对象（如直线、多段线、圆弧、样条曲线等）合并为单一对象，适用于图形边界连接或断线修复。
操作步骤：
- 输入命令
JOIN或点击“修改”面板中的“合并”按钮； - 选择源对象（如一条直线），再选择要合并的目标对象（多条与之共线的直线）；
- 按Enter键确认,系统自动将对象合并为一条多段线。
注意事项： - 仅支持相同类型的对象（如直线不能与圆弧直接合并，需先用
PEDIT转换为多段线）； - 对象必须首尾相连或共线,否则合并失败。
块定义（BLOCK）命令
功能：将一组对象创建为块（Block），实现重复使用和统一管理，适用于标准件（如螺栓、门窗）或复杂图形的批量插入。
操作步骤：
- 输入命令
BLOCK，打开“块定义”对话框； - 拾取基点（块的插入参考点，如螺栓的中心点）；
- 选择要定义为块的对象,可设置块名称、图层、注释等属性；
- 点击“确定”后，块将作为单一对象插入到图形中。
优势： - 修改块定义后,所有插入的块自动更新，避免重复劳动；
- 减少图形文件大小,提高运行效率。
外部参照（XREF）命令
功能：将其他图形文件作为外部参照附着到当前文件，实现多图纸协同设计，适用于大型项目（如建筑总图与各楼层平面图的关联）。
操作步骤：
- 输入命令
XREF，打开“外部参照”面板； - 点击“附着”，选择要参照的DWG文件，设置插入点、比例等参数；
- 附着后,外部参照显示为灰色，可查看但不能直接修改（需打开源文件编辑）。
特点： - 外部参照与源文件实时同步,避免数据冗余；
- 支持绑定（BIND）将外部参照转换为当前图形的永久块。
数据提取（DATAEXTRACTION）命令
功能：从图形中提取属性数据（如块的数量、尺寸、材质等），生成表格或外部文件，适用于工程统计（如材料清单BOM）。
操作步骤：

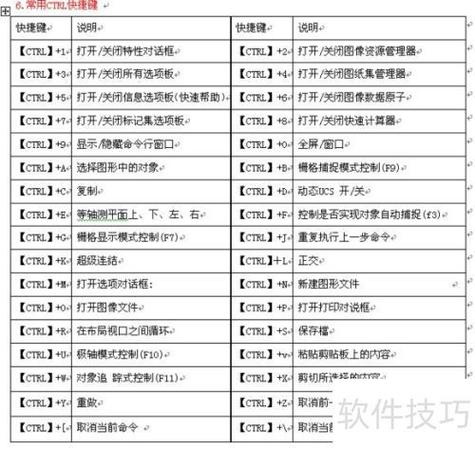

（图片来源网络，侵删）
- 输入命令
DATAEXTRACTION，向导式设置提取对象（如块属性）； - 选择要提取的属性（如“名称”“规格”）；
- 设置表格样式或输出格式（CSV、Excel），生成统计表格。
不同拼接方式的对比分析
| 拼接方式 | 适用对象 | 修改灵活性 | 文件大小影响 | 协作场景 |
|---|---|---|---|---|
| 合并（JOIN） | 同类型连续图形 | 低（合并后不可逆） | 减少对象数量 | 单人绘图，断线修复 |
| 块定义（BLOCK） | 标准件、重复图形 | 中（需编辑块定义） | 显著减少 | 个人或团队标准化绘图 |
| 外部参照（XREF） | 多图纸关联 | 高（源文件修改实时更新） | 不增加主文件大小 | 大型项目多人协作 |
| 数据提取 | 块属性、图形数据 | 不适用（仅提取数据） | 无影响 | 工程统计、材料清单 |
高级拼接技巧与注意事项
- 图层管理：拼接前统一对象图层，避免合并后出现图层混乱，使用
LAYISO命令隔离目标图层，再执行合并操作。 - 坐标系对齐：使用外部参照时，需确保各图纸坐标系一致，可通过“基点”命令（BASE）设置当前文件的插入基点。
- 块嵌套限制：块中可嵌套其他块，但嵌套层数不宜超过3层，否则可能导致编辑困难。
- 性能优化：对于大型图形，尽量使用外部参照而非插入块，以减少内存占用；定期使用
PURGE命令清理未使用的块和图层。
相关问答FAQs
Q1：为什么使用JOIN命令合并直线时提示“对象无法合并”？
A：通常由以下原因导致：① 对象类型不同（如直线与圆弧）；② 对象未首尾相连或共线；③ 对象位于不同图层，解决方法：先检查对象类型和位置关系，确保共线后使用PEDIT命令将直线转换为多段线，再尝试合并。
Q2：外部参照（XREF）文件路径改变后，如何重新链接？
A：当外部参照文件被移动或重命名时，可在“外部参照”面板中右键单击参照名称，选择“绑定”或“打开源文件”，或使用XREF命令中的“卸载”重新附着，通过“浏览”功能重新指定文件路径。
（图片来源网络，侵删）
