在CAD软件中，打孔命令是机械设计、建筑制图等领域常用的功能之一，主要用于在二维或三维模型中创建孔洞特征，不同CAD软件（如AutoCAD、SolidWorks、UG/NX等）的打孔命令名称和操作路径可能存在差异，但核心功能均围绕“精准定位孔洞参数并生成几何特征”展开，以下将以AutoCAD和SolidWorks为例，详细解析打孔命令的使用方法、参数设置及注意事项。
AutoCAD中的打孔命令
AutoCAD作为二维制图软件，其“打孔”功能主要通过“圆”命令结合“修剪”或“阵列”实现，或使用“块”定义标准孔洞，对于更复杂的孔（如螺纹孔、沉孔）,需结合属性块或多重引线标注。

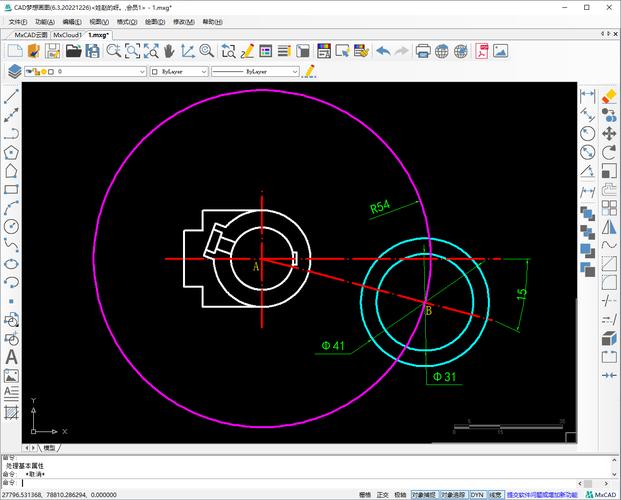

基础圆孔绘制
- 操作步骤：
（1）输入CIRCLE命令（或点击“绘图”工具栏中的“圆”图标）；
（2）指定圆心（可通过坐标输入、对象捕捉或对象追踪定位）；
（3）输入半径或直径值（如需精确尺寸，可直接输入D选择直径选项）。 - 技巧：若需在已有对象上打孔，可先绘制圆，再使用
TRIM命令修剪多余线条；或使用HATCH命令填充孔洞区域表示剖面。
阵列孔绘制
对于多个规则分布的孔（如法兰孔），可使用ARRAY命令：
- 矩形阵列：输入
ARRAYRECT，选择已绘制的单个圆，设置行数、列数及间距； - 环形阵列：输入
ARRAYPOLAR，选择圆心为阵列中心,设置项目数量和填充角度。
块定义打孔
将常用孔型（如螺纹孔）定义为块，便于重复调用：
- （1）绘制孔轮廓（如螺纹牙型简化图形）；
- （2）输入
BLOCK命令，指定基点（如孔中心）并选择对象； - （3）需打孔时，输入
INSERT命令,调整比例和角度后插入。
三维模型打孔
AutoCAD三维模式下，可通过EXTRUDE和SUBTRACT命令组合实现打孔：
- （1）绘制二维圆并拉伸为圆柱体；
- （2）将圆柱体与三维实体进行布尔运算（输入
SUBTRACT，选择目标实体后选择圆柱体为工具对象）。
SolidWorks中的打孔命令
SolidWorks作为三维参数化设计软件，提供了专门的“异型孔向导”和“简单直孔”功能,支持标准化孔库和自定义参数。
异型孔向导（Hole Wizard）
- 适用场景：创建标准孔（如螺纹孔、管螺纹孔、沉头孔等），可自动匹配螺栓或螺钉标准。
- 操作步骤：
（1）点击“特征”选项卡下的“异型孔向导”图标；
（2）在“孔规格”属性管理器中，选择孔类型（如“螺纹孔”“柱孔”等）、标准（如ISO、GB）、大小（如M6）；
（3）切换到“位置”选项卡，在模型表面点击指定孔中心点（可同时放置多个孔）；
（4）调整孔的终止条件（如“完全贯穿”“给定深度”等），点击“确定”生成孔特征。 - 优势：自动生成隐藏线切除,支持与装配体中的螺栓零件智能关联。
简单直孔（Simple Hole）
- 适用场景：创建非标准直孔，操作更灵活。
- 操作步骤：
（1）点击“特征”选项卡下的“简单直孔”图标；
（2）选择孔放置平面，输入直径值；
（3）定义终止条件（如“给定深度”“成形到下一面”等）；
（4）可通过“编辑特征”调整孔的位置和参数。
异形孔与自定义孔
- 异形孔：在“异型孔向导”中，选择“旧制孔”类型，可自定义孔的截面形状（如腰圆形孔、长圆孔）；
- 草图打孔：若需复杂截面孔（如方孔、多边形孔），可先在草图界面绘制孔轮廓，再使用“拉伸切除”命令。
孔的编辑与修改
- 修改参数：在特征树中右键点击孔特征，选择“编辑特征”，即可调整直径、深度或位置；
- 阵列孔：使用“线性阵列”或“圆周阵列”命令，将已有孔特征复制到多个位置,阵列源可包含孔的位置和参数。
打孔命令的参数设置与注意事项
关键参数说明
| 参数类型 | 说明 |
|---|---|
| 孔直径 | 需根据设计标准或配合零件（如螺栓、销钉）的尺寸确定，优先选用标准值。 |
| 孔深度 | 分为“完全贯穿”“给定深度”“成形到下一面”等，需确保孔不破坏关键结构。 |
| 孔位置精度 | 二维制图中需通过坐标或对象捕捉保证定位准确；三维建模中可使用几何关系。 |
| 孔壁粗糙度 | 制图时需通过注释标注，加工时需明确工艺要求（如钻孔、铰孔、攻丝）。 |
常见问题与解决方案

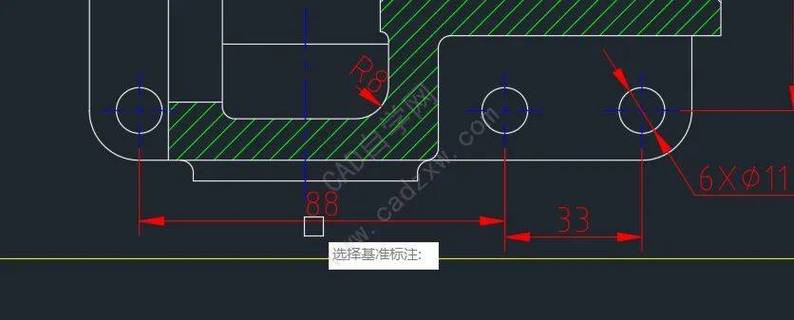

- 孔定位偏移：检查对象捕捉是否开启，或使用
DIMLINEAR命令标注尺寸验证位置； - 三维孔未穿透：确认终止条件设置是否正确，或检查实体是否存在未闭合的曲面；
- 螺纹孔显示异常：在SolidWorks中需勾选“螺纹显示”选项,AutoCAD需用虚线或波浪线简化表示。
相关问答FAQs
问题1：在AutoCAD中如何快速给多个圆角矩形添加均布的孔？
解答：可结合“块”和“阵列”操作实现，首先绘制一个圆角矩形和一个圆，将圆定义为块（基点设为圆心）；然后使用ARRAYRECT命令，选择块对象，设置行数、列数及间距，完成均布孔的批量添加，若需调整孔的数量或间距,只需双击块修改参数或重新阵列即可。
问题2：SolidWorks中使用异型孔向导创建的螺纹孔，如何与装配体中的螺栓自动配合？
解答：需确保装配体中已调用“Toolbox”标准件库，在“异型孔向导”中设置螺纹孔规格时，选择与螺栓相同的标准（如ISO）和大小（如M8）；生成孔后，在装配体中插入对应螺栓零件（如“螺栓GB/T 5782 M8×30”），通过“配合”命令将螺栓的“螺杆”与孔的“圆柱面”同轴配合，螺栓头部与孔端面重合配合，即可实现智能装配，若螺栓长度与孔深不匹配，需修改孔的“终止条件”或螺栓的配置长度。
