CAD缝合命令是三维建模中常用的高级工具，主要用于将多个独立的曲面或实体组合成一个连续的整体，类似于现实中的“缝合”工艺，该命令在复杂零件设计、产品外观建模及逆向工程中具有广泛应用，能够有效提升模型的完整性和可编辑性，以下从功能原理、操作步骤、应用场景及注意事项等方面详细解析CAD缝合命令。

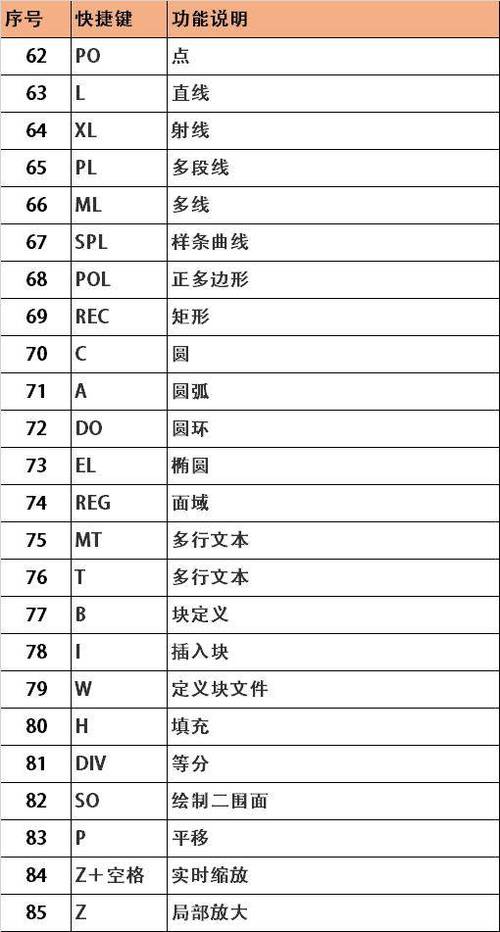

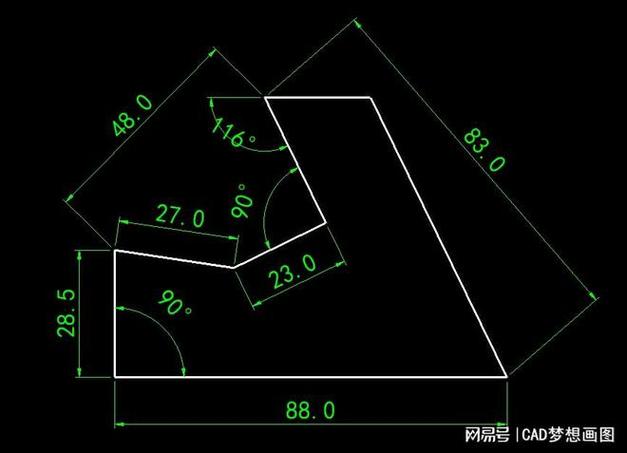

（图片来源网络，侵删）
功能原理与适用对象
缝合命令的核心是通过曲面或实体的边界进行匹配与连接，要求待缝合的对象必须满足一定的几何条件，通常适用于以下情况：1）具有共享边界的多个曲面；2）间隙较小的开放曲面；3）需要合并的实体组合，在设计一个手机外壳时，可能需要将顶面、侧面和底面等多个曲面缝合为一个封闭实体,以便进行后续的布尔运算或有限元分析。
操作步骤（以AutoCAD为例）
- 准备阶段：确保待缝合的曲面或实体无重叠、自相交等几何错误，使用“检查几何体”工具验证模型质量，必要时通过“修复”功能优化曲面连续性。
- 启动命令：在命令行输入“SURFBLEND”（曲面混合）或“UNION”（布尔并集，针对实体），或通过“曲面”选项卡下的“缝合”工具进入。
- 选择对象：根据提示框选需要缝合的曲面或实体，对于曲面，需确保边界重合或间隙在允许范围内（通常可通过“公差”参数调整）。
- 参数设置：在弹出的对话框中调整公差值（默认0.05，数值越小要求精度越高），选择“尝试形成实体”选项可将封闭曲面自动转为实体。
- 预览与确认：系统生成预览效果，检查缝合后的模型是否有破面或扭曲，确认无误后点击“确定”完成操作。
应用场景与优势
| 应用领域 | 具体案例 | 缝合命令的作用 |
|---|---|---|
| 产品外观设计 | 汽车车身曲面拼接 | 消除接缝，确保曲面光顺连续 |
| 逆向工程 | 扫描点云生成曲面后的整合 | 将零散曲面合并为完整模型 |
| 机械零件加工 | 铸件、锻件的复杂曲面建模 | 优化实体结构，便于生成刀路轨迹 |
| 3D打印前处理 | 模型壁厚修复与封闭 | 确保模型无漏洞，避免打印失败 |
缝合命令的优势在于简化复杂模型的构建流程，减少后续编辑的难度，在模具设计中，通过将型芯、型腔等部分缝合为单一实体,可大幅提升装配精度和修改效率。
注意事项与常见问题
- 几何条件限制：待缝合对象的边界必须拓扑一致，即边数、控制点数量需匹配，若边界差异较大，需先使用“延伸”或“修剪”工具调整。
- 公差设置：公差过小可能导致缝合失败，过大则可能造成模型变形，建议根据设计需求逐步测试调整。
- 实体转换：仅封闭曲面可转换为实体，开放曲面需先补面再操作。
- 性能优化：对于高精度复杂模型，可先缝合局部区域，再逐步合并整体,避免计算资源过载。
相关问答FAQs
Q1：缝合命令失败提示“边界不匹配”怎么办？
A：首先检查各曲面边界是否完全重合，可通过“显示边界”工具查看，若存在间隙，使用“曲面延伸”功能调整；若边界顶点数量不一致，需通过“重建曲面”统一控制点分布,降低公差值或手动修剪边界至重合状态通常可解决问题。
Q2：缝合后的模型出现扭曲或变形，如何优化？
A：扭曲多因曲面法向方向不一致或公差设置不当导致，可先使用“反转法向”工具统一曲面方向，再尝试缝合，若问题依旧，建议将模型分割为更小的部分分步缝合，或使用“曲面控制点编辑”微调曲面形状,确保连续性后再进行整体合并。
