在CAD软件中，查看面积是设计、绘图和工程领域中非常常见的需求，无论是建筑平面图的房间面积计算、机械零件的表面积估算，还是园林规划中的绿化面积统计，都离不开准确的面积测量功能，CAD提供了多种查看面积的方法，包括专门的命令、工具栏按钮以及通过属性查询等方式，用户可以根据绘图习惯和具体需求选择最合适的操作方式，下面将详细介绍CAD中查看面积的核心命令、操作步骤、注意事项及实用技巧,帮助用户高效掌握面积测量技能。
核心查看面积命令：AREA命令
AREA命令是CAD中最基础也是最常用的面积计算工具，它通过指定一系列点来定义一个多边形区域，并自动计算该区域的面积和周长，执行AREA命令主要有以下几种途径：在命令行直接输入“AREA”或快捷键“AA”后按回车键；点击“常用”选项卡中的“实用工具”面板，找到“面积”按钮（图标通常为一个带十字的矩形）；或在经典工作空间中通过“工具”菜单下的“查询”子菜单选择“面积”，执行命令后，命令行会提示“指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)]”,此时需要根据实际需求选择操作模式。
指定角点模式（默认模式）
这种模式适用于手动点击绘制不规则多边形区域来计算面积，操作步骤如下：在命令行提示下，依次点击多边形的各个顶点，注意点的顺序必须按照顺时针或逆时针依次连接，避免交叉或遗漏，当所有顶点指定完成后，按回车键结束命令，CAD会自动显示计算结果，包括面积（Area）和周长（Perimeter），单位为当前绘图单位（如毫米、米等），计算一个矩形房间的面积，只需依次点击矩形的四个角点即可得到面积值，这种方法的优点是灵活，适用于任何不规则图形，但如果图形边数较多，手动点击容易出错,且效率较低。
对象模式（Object模式）
当需要计算的对象是CAD中的闭合多段线（PLINE）、圆（CIRCLE）、椭圆（ELLIPSE）、面域（REGION）或闭合样条曲线（SPLINE）等基本图形时，使用对象模式最为便捷，在命令行提示“指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)]”时，输入“O”并按回车键，命令行会提示“选择对象”，此时用鼠标点击需要计算面积的闭合图形即可，计算一个圆的面积，只需在对象模式下选中该圆，CAD会直接显示圆的面积和周长，需要注意的是，对象模式仅适用于单个闭合对象，对于由多个独立对象组合而成的复杂图形,需先将其转换为面域或合并为多段线才能使用此模式。
增加面积模式（Add Area模式）
在实际工程中，常常需要计算多个独立图形的总面积，或在已有面积的基础上累加其他区域的面积，增加面积模式提供了面积累加功能，操作时，先在命令行输入“A”并按回车键，进入增加面积模式，此时可以先用“指定角点”或“对象”模式计算第一个区域的面积，然后命令行会提示“指定第一个角点或 [对象(O)/减少面积(S)]”，此时继续计算下一个区域，CAD会自动将新计算的面积累加到总面积中，计算一个住宅套内总面积，可以先计算客厅面积，然后进入增加面积模式依次计算卧室、厨房、卫生间等区域的面积，最终得到总面积，累加过程中，命令行会实时显示“总面积=XXX”,方便用户查看累加结果。
减少面积模式（Subtract Area模式）
与增加面积模式相反，减少面积模式用于从总面积中减去某个区域的面积，计算一个大型场地中扣除绿化带和建筑后的可用面积，操作步骤为：先进入增加面积模式计算总面积（或直接使用对象模式选择一个大区域作为基准），然后在命令行输入“S”并按回车键，进入减少面积模式，此时可以通过“指定角点”或“对象”模式选择需要减去的区域，CAD会自动从总面积中扣除这部分面积，并更新剩余面积值，减少面积模式可以与增加面积模式结合使用，实现复杂的多区域加减运算，总面积=区域A+区域B-区域C-区域D”。
其他查看面积的方法
除了AREA命令，CAD还提供了其他便捷的面积查询工具,适用于不同场景。
BOUNDARY命令创建面域查询面积
对于由多个线条围成的复杂闭合区域（如由直线、弧线组合的不规则图形），可以先使用BOUNDARY命令（快捷键“BO”）创建一个面域（REGION）或多段线（PLINE），然后通过AREA命令的对象模式选择该面域或多段线来计算面积，BOUNDARY命令会自动检测封闭区域，并生成一个独立的边界对象，避免了手动逐点指定角点的繁琐，操作时，执行BOUNDARY命令，在弹出的对话框中设置对象类型为“多段线”或“面域”，然后点击“拾取点”，在需要计算面积的区域内任意位置点击，CAD会自动生成边界，之后使用AREA命令的“对象”模式即可查询面积。
属性面板查询面积
对于CAD块（BLOCK）或外部参照（XREF）中的对象，以及某些具有几何特性的对象（如圆、矩形），可以通过选中对象后，查看“属性面板”（快捷键“Ctrl+1”）中的几何属性来获取面积信息，选中对象后，属性面板会显示该对象的详细参数，对于闭合图形，通常会直接列出“面积”字段，用户可以直接查看或复制面积值，这种方法适用于快速查看单个对象的面积,但不支持多区域累加或减运算。
LIST命令查询面积

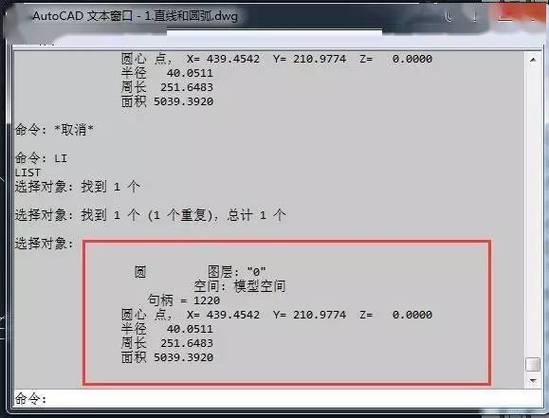

LIST命令（快捷键“LI”或“LS”）可以列出选中对象的详细信息，对于闭合图形，LIST命令的输出结果中会包含面积和周长数据，操作时，先选中需要查询的对象，然后执行LIST命令，CAD会弹出文本窗口，显示对象的类型、图层、几何参数等，其中面积信息明确标注为“面积”或“Area”，LIST命令的优点是可以同时查看多个对象的属性，但输出结果在文本窗口中,不如属性面板直观。
面积计算的注意事项与技巧
- 单位设置：CAD中的面积值与当前绘图单位相关，计算前需确认绘图单位设置正确（通过“格式”菜单下的“单位”命令检查），并根据需要调整单位格式（如将小数位数设置为2，或添加单位后缀如“㎡”）。
- 图形闭合性：使用AREA命令的“指定角点”模式时，确保图形完全闭合，即最后一个点与第一个点重合，否则计算结果会不准确，对于未闭合的图形，可先使用“编辑”菜单下的“闭合”命令（仅适用于多段线）或BOUNDARY命令创建闭合边界。
- 坐标精度：手动指定角点时，尽量使用对象捕捉（如端点、交点捕捉）来确保点的位置准确,避免因坐标误差导致面积计算偏差。
- 复杂图形处理：对于由多个独立对象组成的复杂闭合区域，可先使用“并集”（UNION）、“差集”（SUBTRACT）、“交集”（INTERSECT）等布尔运算（需将对象转换为面域）合并图形,再查询面积。
- 快捷键与脚本：熟练使用AREA命令的快捷键“AA”可提高操作效率；对于大量重复的面积计算任务，可录制或编写AutoLISP脚本,实现批量面积查询。
面积计算相关数据参考
以下是CAD中常见图形面积计算的公式及AREA命令操作对比,帮助用户理解不同方法的适用场景：
| 图形类型 | 面积计算公式 | AREA命令推荐操作模式 | 注意事项 |
|---|---|---|---|
| 矩形/正方形 | 长×宽 | 对象模式（选中矩形） | 确保对象为闭合多段线或矩形 |
| 圆形 | π×半径² | 对象模式（选中圆） | 半径需准确，单位一致 |
| 三角形 | 底×高÷2 | 指定角点模式（依次点击三个顶点） | 顶点顺序不能交叉 |
| 不规则多边形 | 逐点坐标法（鞋带公式） | 指定角点模式或BOUNDARY+对象模式 | 确保图形闭合，点顺序正确 |
| 由多个线条组成的闭合区域 | 面域布尔运算后计算 | BOUNDARY创建面域+对象模式 | 先将线条转换为面域，再进行并集/差集 |
| 复杂组合图形 | 分区域加减计算 | 增加面积模式+减少面积模式 | 明确基准区域，依次加减 |
相关问答FAQs
问题1：为什么使用AREA命令计算面积时，提示“非闭合区域”无法计算？
解答：AREA命令的“指定角点”模式要求数据点构成闭合多边形，即最后一个点必须与第一个点重合，如果提示“非闭合区域”，可能是手动点击时未闭合图形，或图形本身存在微小间隙，解决方法：确保点击最后一个点时与第一个点重合，或使用“对象捕捉”中的“端点”捕捉；对于已绘制的未闭合图形，可先执行“编辑”菜单下的“闭合”命令（仅适用于多段线）,或使用BOUNDARY命令创建闭合边界后再计算面积。
问题2：如何将CAD中计算的面积值快速导出到Excel表格中？
解答：将面积值导出到Excel可通过以下两种方法实现：① 复制属性面板数据：选中对象后按“Ctrl+1”打开属性面板，找到“面积”字段，右键点击选择“复制”，然后在Excel中粘贴；② 使用LIST命令+文本处理：执行LIST命令选中对象，在弹出的文本窗口中全选（Ctrl+A）并复制，粘贴到记事本中整理出面积数据，再复制到Excel；③ 编写脚本：对于批量导出，可使用AutoLISP或.NET程序开发插件，实现面积数据的批量提取和导出，推荐方法①，操作简单且适用于单个对象，方法②适合批量数据但需手动整理。
