在CAD软件中,qdim命令是一个快速标注工具，全称为“快速标注”（Quick Dimension），它允许用户通过选择几何对象一次性创建多个标注，极大提高了标注效率，该命令适用于线性、对齐、坐标、半径、直径、角度等多种标注类型，尤其适合在复杂图形中快速生成连续标注或基线标注，下面将详细介绍qdim命令的使用方法、操作步骤、参数设置及实用技巧。
qdim命令的启动方式
qdim命令可通过多种方式启动：
- 命令行输入：在CAD命令行中直接输入“qdim”并按回车键。
- 功能区面板：切换到“注释”选项卡，在“标注”面板中点击“快速标注”图标。
- 工具栏：在经典工具栏中找到“标注”工具栏，点击快速标注按钮。
启动命令后,命令行会提示用户选择要标注的对象，此时需根据图形需求选择相应的几何元素。
qdim命令的操作步骤
使用qdim命令的基本流程如下：
-
选择标注对象

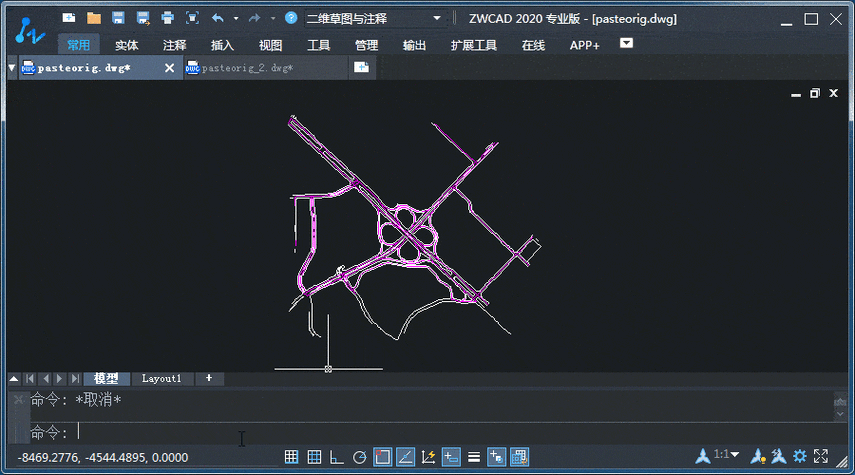

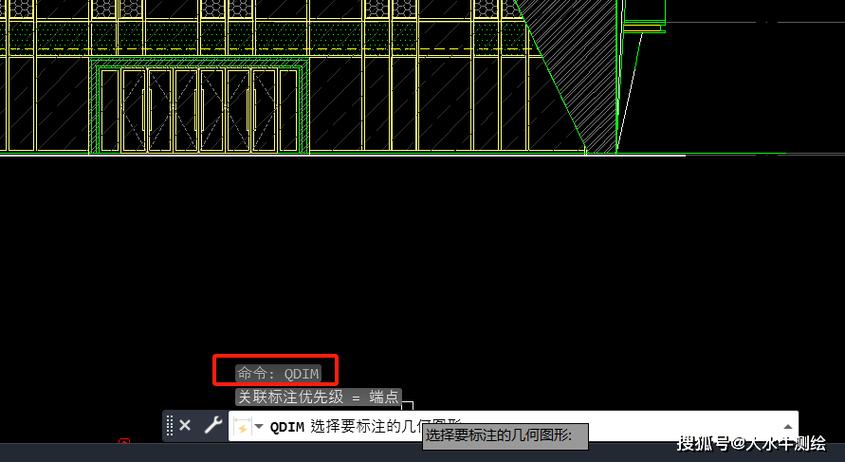

命令行提示：“选择要标注的几何图形”，用户可通过鼠标框选或点选对象，支持的选择对象包括：
（图片来源网络，侵删）- 直线、多段线、圆弧等线性对象
- 圆、圆弧等曲线对象
- 点、端点、交点等特征点
选择完成后按回车键确认。
-
指定标注类型
选择对象后，命令行会显示多个标注选项，用户需输入相应字母选择类型：- 连续标注（C）：生成多个首尾相连的线性标注，适用于尺寸链。
- 并列标注（S）：创建一组平行的线性标注，常用于建筑标高。
- 基线标注（B）：以同一基准线为起点生成多个标注。
- 坐标标注（O）：标注点的X/Y坐标值，需配合UCS使用。
- 半径标注（R）：为所选圆或圆弧标注半径。
- 直径标注（D）：为圆或圆弧标注直径。
- 角度标注（A）：标注两条直线或圆弧的角度。
- 基准点（P）：重新设置标注的基准点，适用于基线或连续标注。
输入“C”选择连续标注，命令行会提示“指定尺寸线位置”，此时移动鼠标确定标注位置即可生成连续尺寸。
-
调整标注位置与样式
- 尺寸线位置：通过鼠标拖动确定标注的放置位置，避免与其他线条重叠。
- 标注样式：若需修改标注样式（如箭头、文字高度），可在标注前通过“标注样式管理器”（DIMSTYLE命令）预设。
qdim命令的参数设置与高级技巧
-
动态UCS关联
在三维建模中，qdim命令可动态关联当前UCS坐标系，自动识别XY平面内的标注对象，在倾斜面上标注时，需确保UCS与标注平面平行。 -
过滤与排除对象
若选择的对象包含不需要标注的元素，可在选择后输入“Exclude”（或按住Shift键点选）取消特定对象的标注资格。 -
关联性更新
qdim生成的标注默认与几何对象关联，当图形修改后，使用“标注更新”（DIMUPDATE命令）可自动调整标注值。 -
与其他命令的配合
- 快速引线（QLEADER）：在qdim标注后添加文字说明。
- 标注打断（DIMBREAK）：解决交叉标注的显示问题。
qdim命令的适用场景与限制
适用场景：
- 建筑平面图中的房间尺寸快速标注。
- 机械装配图中的零件连续尺寸标注。
- 管道布局图中的线性尺寸批量生成。
限制与注意事项：
- 对象选择限制：qdim无法直接标注三维实体的边长，需通过“投影”将三维对象转换为二维视图后再标注。
- 标注类型冲突：若同时选择直线和圆弧，需手动指定标注类型（如半径或线性），否则命令可能报错。
- 样式统一性：复杂图形中建议提前设置好标注样式，避免后期修改格式导致混乱。
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 标注值显示错误 | 对象未关联或图形被修改 | 使用“DIMREGEN”命令更新标注 |
| 标注重叠或交叉 | 尺寸线位置不合理 | 使用“DIMSPACE”调整间距或“DIMBREAK”打断 |
| 无法选择特定对象 | 图层被锁定或对象被冻结 | 检查图层状态，解锁或解冻目标图层 |
相关问答FAQs
Q1：qdim命令能否标注非正交的倾斜尺寸？
A1：可以，选择倾斜的直线或多段线后，使用qdim命令的“对齐标注”（默认选项）或“连续标注”，系统会自动捕捉对象的倾斜方向生成平行尺寸，但需注意，若需标注水平/垂直投影尺寸，需手动调整UCS方向。
Q2：如何用qdim命令为多个圆批量标注直径？
A2：启动qdim命令后，框选所有需要标注的圆，在命令行输入“D”选择“直径标注”，然后指定尺寸线位置，若需统一修改直径符号（如添加Φ），可通过“标注样式管理器”的“主单位”选项卡设置“前缀”为“%%U”。
