CAD核查命令是计算机辅助设计（CAD）软件中用于检查和修复图形文件错误的重要工具，尤其在处理复杂或长期编辑的图纸时，能有效提升文件稳定性和数据准确性，不同CAD软件（如AutoCAD、浩辰CAD等）的核查命令名称和功能略有差异，但核心目标一致——通过系统性扫描识别并修复潜在问题，避免因文件损坏导致的设计错误或软件崩溃，以下从命令类型、操作步骤、常见问题修复及高级应用等方面展开详细说明。
核查命令的类型与入口

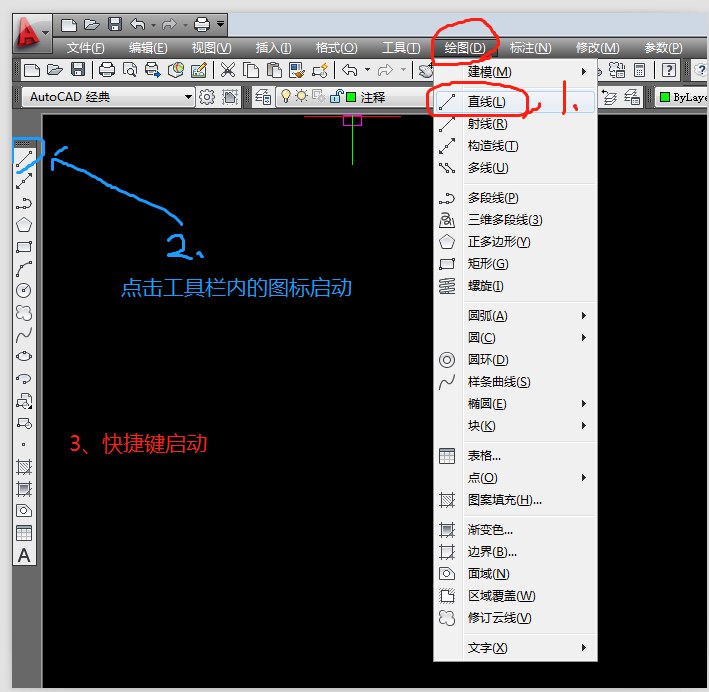

CAD核查命令通常分为“快速核查”和“深度核查”两类，快速核查主要针对常见错误，如图层孤立、对象重叠等，操作简单；深度核查则更全面，涉及数据库完整性、自定义对象校验等，耗时较长，以AutoCAD为例，核心命令为AUDIT，入口包括：
- 命令行输入：直接输入
AUDIT并回车，根据提示选择“是”或“否”修复错误。 - 应用程序菜单：点击“文件”→“绘图实用程序”→“核查”。
- 快捷键：部分版本支持
Ctrl+Shift+I（需自定义设置）。
其他软件如浩辰CAD的GCPROTECT命令、中望CAD的CHECK命令，功能类似，名称可能不同，但均需在“工具”或“维护”选项卡中查找。
核查命令的操作步骤与参数设置
以AutoCAD的AUDIT命令为例，详细操作流程如下：
- 打开需要核查的图纸文件。
- 输入
AUDIT命令，回车后提示：“是否更正检测到的任何错误？[是(Y)/否(N)]”。 - 选择“是(Y)”：自动修复所有可修复的错误；
- 选择“否(N)”：仅生成错误报告，不修改文件。
- 若选择修复，系统会显示核查进度，结束后生成日志，包含错误类型（如“无效的图层索引”“损坏的块定义”）及修复数量。
关键参数说明：
- “修复”选项：部分错误需手动确认修复，如“重叠对象”可能导致数据冗余，需判断是否删除；
- “限制”选项：通过

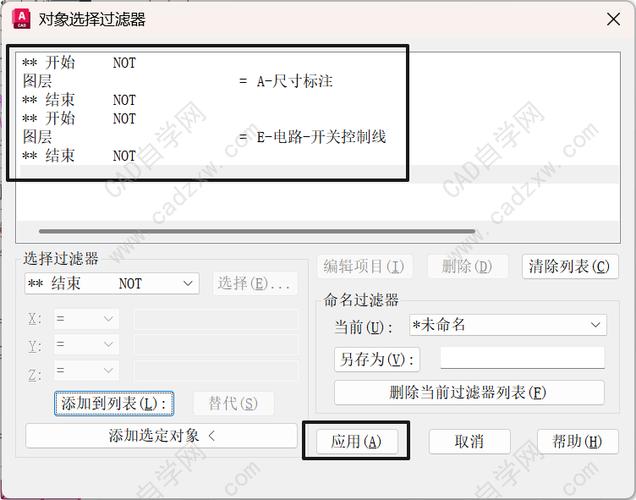

AUDITCTL系统变量控制是否生成核查日志文件（.adt），便于后续分析； - “选择性核查”：结合
SELECT命令先选择特定区域，再运行AUDIT，减少全图扫描时间。
常见问题类型与修复逻辑
CAD核查命令能识别的错误类型及修复方式如下表所示：
| 错误类型 | 可能原因 | 修复逻辑 |
|---|---|---|
| 无效的图层 | 图层被误删或引用错误 | 重建图层或重新关联对象 |
| 损坏的块定义 | 块文件插入中断或版本不兼容 | 重新定义块或从备份恢复 |
| 非统一比例缩放 | 块在X/Y/Z轴比例不一致 | 提示用户统一比例或炸开块重新创建 |
| 数据库错误 | 文件存储异常导致数据断裂 | 尝试修复或从备份文件恢复 |
| 冗余数据 | 重复对象或未清理的临时图层 | 删除重复项或清理无用图层 |
当图纸中出现“无法选择特定对象”时，通常是由于对象所在图层损坏，AUDIT会自动重建图层索引，恢复对象的可选性，若错误涉及自定义实体（如第三方插件创建的对象）,可能需结合插件提供的修复工具。
高级应用与优化技巧
- 批量核查多文件：通过脚本（如AutoCAD的
SCRIPT命令）循环调用AUDIT，处理多个DWG文件，适合设计团队标准化流程。 - 核查前备份：运行
AUDIT前建议先备份文件，避免修复过程中意外损坏原始数据。 - 结合其他命令：
PURGE：清理未使用的块、图层等，减少核查负担；RECOVER：严重损坏时使用，先尝试恢复文件再核查。
- 日志分析：生成的
.adt日志文件可用文本编辑器打开，重点查看“错误总数”和“无法修复的错误”，针对性处理顽固问题。
注意事项
- 性能影响：深度核查大型文件（如超过100MB）可能耗时较长，建议在非工作时段执行。
- 第三方兼容性：若图纸使用第三方插件，需确保插件版本与CAD软件兼容，否则核查可能误判插件对象为错误。
- 无法修复的情况：对于严重物理损坏（如存储介质坏道导致的文件碎片），
AUDIT可能无效，需从备份或历史版本恢复。
相关问答FAQs
Q1：CAD核查命令提示“发现无法修复的错误”，如何处理？
A1：首先检查日志文件（.adt）确定错误类型，若为图层或块定义问题，可尝试手动重建图层/块；若为数据库严重损坏，需使用RECOVER命令或从备份文件恢复，可尝试将图纸另存为DXF格式后再重新打开，有时能过滤部分错误。
Q2：运行核查命令后，部分对象消失或位置异常，是什么原因？
A2：通常是因为核查过程中修复了“重叠对象”或“非统一比例缩放”的块，导致系统自动删除或调整了对象，建议先检查日志确认被修改的对象类型，若修复结果不符合预期，可通过撤销（U命令）回退操作,并尝试手动调整对象比例后再重新核查。
