在CAD软件中,拔模命令是一项非常实用的功能，主要用于在三维建模中为实体添加斜度或锥度，常见于模具设计、铸造件以及需要脱模斜度的机械零件，通过拔模操作，可以确保模型在制造过程中能够顺利从模具中取出，避免因结构过于紧凑导致的卡滞或损坏问题，本文将详细介绍CAD拔模命令的使用方法、参数设置及应用场景，帮助用户更好地掌握这一工具。
拔模命令的基本概念
拔模命令（Draft命令）的核心作用是为实体表面添加一个指定的倾斜角度，该角度通常以垂直方向为基准进行计算，在模具设计中，拔模斜度一般为1°-5°，具体数值根据材料类型和工艺要求确定，CAD软件中的拔模命令通常支持三种操作模式：面拔模、边拔模和分割拔模，用户可根据实际需求选择合适的方式。
拔模命令的操作步骤
以AutoCAD为例,拔模命令的调用方式包括：通过“常用”选项卡“实体编辑”面板中的“拔模”按钮，或在命令行输入“DRAFT”并回车，以下是详细操作步骤：
-
选择拔模类型
在命令行提示下，用户需指定拔模类型，包括“角度”（指定拔模角度）、“方向”（通过两点定义拔模方向）或“参照”（以已有平面为基准确定角度）。
示例：若需为圆柱体侧面添加5°的拔模斜度，可选择“角度”类型，并输入角度值5。 -
选择拔模面
使用鼠标点击需要添加拔模斜度的实体表面，系统支持选择多个面，但需注意所有面必须属于同一实体，且拔模方向需一致。
提示：按住Ctrl键可连续选择多个面，按Shift键可取消已选面。
（图片来源网络，侵删） -
定义拔模方向
拔模方向是拔模操作的基准方向，通常垂直于拔模面，用户可通过选择平面、边或输入坐标值来定义方向，选择圆柱体的顶面作为基准面，系统会自动确定垂直方向为拔模方向。 -

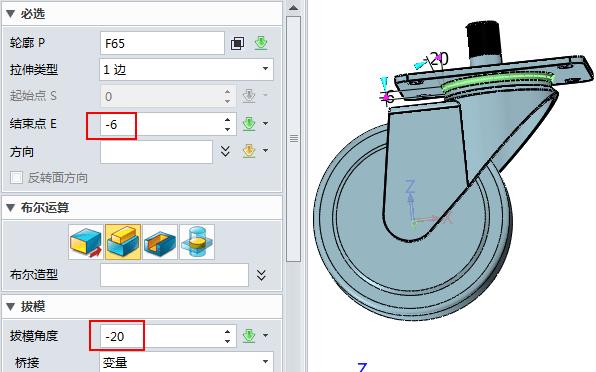

设置拔模角度
输入拔模角度的数值，角度的正负决定拔模方向是向内还是向外，正值使模型表面向内收缩，负值则向外扩展。
注意：拔模角度需根据工艺要求合理设置，过大的角度可能导致结构强度不足。 -
预览并确认
完成参数设置后，系统会显示预览效果，用户需检查拔模面是否符合设计要求，确认无误后按回车键完成操作。
拔模命令的参数设置与注意事项
拔模命令的参数设置直接影响最终效果,以下是关键参数及注意事项：
| 参数名称 | 功能说明 | 注意事项 |
|---|---|---|
| 拔模角度 | 定义倾斜角度，单位为度。 | 角度范围通常为-90°至90°，具体需参考设计规范。 |
| 拔模方向 | 确定拔模的基准方向，垂直于拔模面。 | 方向选择错误会导致拔模失败或方向相反，需仔细确认。 |
| 分割选项 | 用于分割拔模面，可选择“沿分割线拔模”或“不分割”。 | 若需在拔模面上保留特定平面（如分型面），需启用分割选项并定义分割线。 |
| 拔模延伸长度 | 指定拔模斜度的延伸范围，可选择“延伸至所有面”或“仅限于选定的面”。 | 避免过度延伸导致模型结构变形，尤其对于复杂实体需谨慎操作。 |
注意事项：
- 拔模操作前需确保实体为三维状态,二维图形无法执行拔模命令。
- 对于具有复杂曲面的实体,拔模命令可能无法直接应用，需先通过曲面分割简化模型。
- 拔模后建议检查实体是否有自交或缝隙问题,可通过“并集”或“交集”命令修复。
拔模命令的应用场景
拔模命令在多个领域有广泛应用：
- 模具设计：为注塑模、压铸模的型腔和型芯添加脱模斜度，确保零件顺利脱模。
- 铸造件：优化砂型铸造零件的结构，避免因拔模阻力过大导致铸件损坏。
- 管道与接头：为管道内壁或螺纹接口添加锥度，提升密封性能。
- 机械零件：对需要配合的部件（如滑块、导轨）添加微拔模斜度，减少摩擦阻力。
相关问答FAQs
问题1：拔模命令是否可以对曲面进行操作？

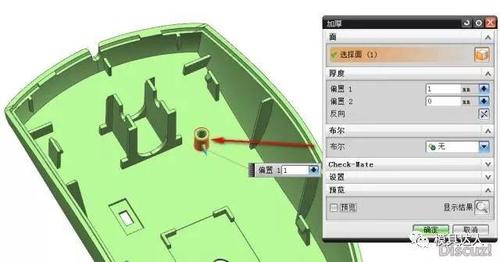

解答：CAD中的拔模命令通常仅支持实体表面，无法直接应用于曲面，若需对曲面添加拔模斜度，可先将曲面转换为实体（通过“加厚”命令），或使用“曲面拔模”功能（部分高级CAD软件支持）。
问题2：拔模后出现模型变形或报错，如何解决？
解答：拔模失败通常由以下原因导致：（1）拔模角度过大，超出实体结构允许范围；（2）拔模方向与实体表面不垂直；（3）实体存在未闭合的缝隙，解决方法包括：减小拔模角度、重新定义拔模方向、使用“修复”命令检查实体完整性，或通过“分割面”将复杂面简化后再拔模。
