在CAD软件中，立体拉伸命令（EXTRUDE）是将二维图形转换为三维实体的核心工具之一，通过为平面图形添加厚度或高度，快速构建具有立体结构的三维模型，该命令适用于规则形状的拉伸，如矩形、圆形、多边形等封闭图形，也可通过路径拉伸创建复杂轮廓的实体，是机械设计、建筑建模和工业设计中常用的功能之一。

立体拉伸命令的基本操作流程

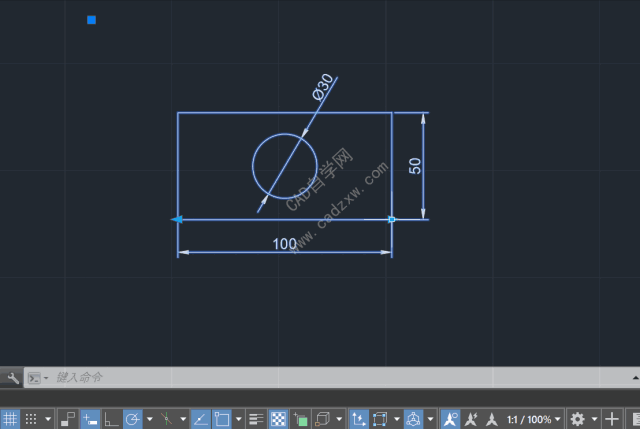

使用立体拉伸命令前，需先绘制或导入一个二维封闭图形（如通过PLINE、CIRCLE、RECTANG等命令创建的轮廓），确保图形无自交或断点，否则拉伸失败，启动命令的方式包括：

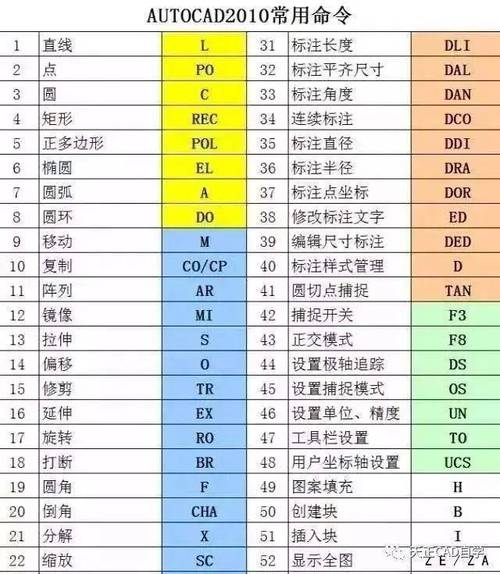

• 命令行输入：直接键入EXTRUDE（快捷键EXT）并回车；
• 功能区路径：在“三维建模”选项卡中点击“拉伸”按钮；
• 工具栏：若界面显示“建模”工具栏，可点击对应图标。

执行命令后，根据提示选择要拉伸的二维对象，可单个选择或框选多个图形，完成后回车确认，接着需指定拉伸高度或路径：

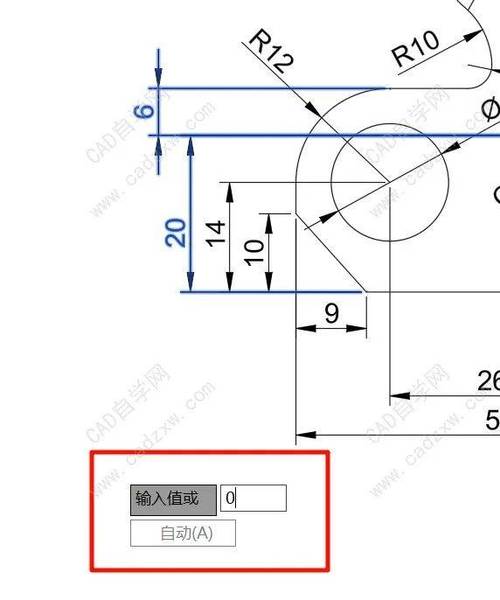

• 输入高度值：直接在命令行输入数值（如50），按回车生成垂直于XY平面的拉伸实体，正值向上拉伸，负值向下拉伸；
• 倾斜角度：输入T选择“倾斜角”，可指定拉伸过程中侧面的倾斜角度（如10表示向外倾斜10°，适用于创建锥形或台形体）；
• 选择路径：输入P选择“路径”，使二维图形沿指定曲线（如直线、圆弧、多段线）拉伸，适用于管材、弯曲梁等异形结构。

立体拉伸的高级应用技巧

不同二维图形的拉伸特性

路径拉伸的注意事项

路径拉伸时，路径曲线需满足：

• 与拉伸图形不在同一平面，但起点需与图形平面相交；
• 路径本身不能有尖角或自交，否则拉伸实体可能出现扭曲；
• 路径长度决定拉伸长度，图形在拉伸过程中会自动调整方向以适应路径曲率。

与布尔运算的结合使用

拉伸生成的实体可通过并集（UNION）、差集（SUBTRACT）、交集（INTERSECT）等布尔运算组合复杂模型，先拉伸一个长方体作为基体，再拉伸一个小圆柱体，通过差集运算可在基体上生成穿孔结构。

常见问题与优化建议

• 拉伸后图形缺失或变形：检查二维图形是否封闭（使用BPOLY命令检测边界），或尝试将图形转换为面域后再拉伸；
• 倾斜角度过大导致拉伸失败：倾斜角度一般建议不超过45°，否则侧面可能相交于一点，无法生成有效实体；
• 路径拉伸时实体扭曲：简化路径曲线，避免使用复杂多段线，或分段拉伸后合并实体。

相关问答FAQs

Q1：为什么拉伸命令无法选中我的二维图形？
A：可能原因包括：① 图形未完全封闭（如存在微小间隙），可通过JOIN命令连接断点；② 图形非单一对象（如多个独立线条组成的轮廓），需先使用PEDIT合并为多段线或创建面域；③ 图形位于冻结或锁定的图层，需解冻或解锁图层后重试。

Q2：如何拉伸带有内孔的二维图形（如环形）？
A：确保内孔和外轮廓均为封闭多段线，且通过PEDIT将两者合并为一个整体（或直接绘制成带内孔的PLINE），再执行拉伸命令，拉伸后内孔会自动生成中空结构，无需额外操作，若需调整孔的大小，可在拉伸前使用OFFSET命令偏移内孔边界。
