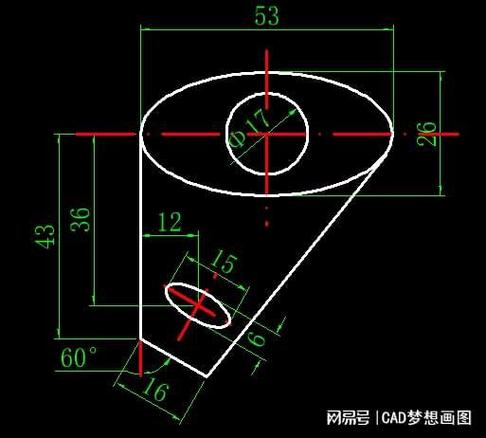

在CAD软件中，圆角命令是一项非常常用的编辑功能，主要用于将两条直线、圆弧、多段线或其他对象的尖角连接成圆弧过渡，不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）中，圆角命令的调用位置可能略有差异，但核心功能和使用逻辑基本一致，以下是关于CAD圆角命令位置的详细说明，包括多种调用方式、操作步骤及注意事项。
在AutoCAD经典界面中，圆角命令通常位于“修改”工具栏中，用户可以通过以下几种方式快速找到并调用该命令：一是直接点击工具栏上的“圆角”图标，该图标通常显示为一个带有圆弧过渡的直角图形；二是通过顶部菜单栏，依次选择“修改”→“圆角”选项；三是使用命令行输入快捷键“F”或“FILLET”，然后按回车键确认，这是最高效的调用方式，尤其适合熟练用户，对于使用工作空间界面的用户，圆角命令可能位于“常用”选项卡下的“修改”面板中,或通过自定义工具栏添加到常用位置。
在CAD的“草图与注释”工作空间中，圆角命令的入口同样灵活，用户可以在“常用”选项卡的“修改”面板中找到“圆角”按钮，图标通常与倒角命令相邻，可通过图标上的圆弧标识区分，如果界面中未显示该按钮，可右键单击面板空白区域，选择“显示面板”→“修改”来调出，通过功能区右键菜单选择“自定义界面”，用户可将圆角命令拖拽至自定义工具栏或快速访问工具栏，方便高频操作，对于习惯键盘操作的设计师，命令行输入“FILLET”后按回车,再根据提示选择对象即可执行圆角命令。
不同版本的CAD软件中，圆角命令的位置可能因界面布局调整而略有变化，但核心逻辑一致，浩辰CAD与AutoCAD的经典界面布局高度相似，圆角命令同样位于“修改”工具栏和菜单栏中；而中望CAD则可能在“三维工具”或“常用”选项卡下提供圆角功能，对于使用CAD移动版或在线版的用户，圆角命令通常位于“编辑”或“修改”菜单中，通过触摸屏或鼠标点击调用，需要注意的是，部分CAD软件（如AutoCAD 2020及以上版本）可能会根据工作空间动态调整命令位置，建议用户通过命令行快捷键“F”快速调用,以减少界面切换的时间成本。
调用圆角命令后，CAD会提示当前圆角半径的设置值，如果需要修改半径，可在命令行输入“R”并回车，然后输入新的半径值，半径设置直接影响圆角的大小，若半径过大可能导致对象无法相交，过小则可能无明显效果，圆角命令支持多种对象类型，包括直线、多段线、圆弧、椭圆弧等，但部分对象（如构造线、射线）可能无法直接执行圆角操作，当两条平行线进行圆角时，CAD会自动计算半径为两线距离的一半,无需手动输入。
在复杂图形操作中，圆角命令还支持“修剪”模式切换，默认情况下，圆角操作会修剪或延伸对象以形成圆角，但输入“T”并选择“不修剪”模式，可保留原对象完整，仅添加圆弧过渡，多段线的圆角操作较为特殊，需先输入“P”选择“多段线”选项，即可一次性对整个多段线的所有顶点执行圆角，极大提升编辑效率，需要注意的是，若多段线包含直线段和圆弧段，圆角操作会自动调整相邻段以保持连续性,但过小的半径可能导致图形变形。
以下是圆角命令的常见操作步骤总结：
- 调用圆角命令（快捷键“F”或点击工具栏按钮）。
- 根据提示输入“R”设置半径（若使用默认半径可跳过此步）。
- 选择第一条边，再选择第二条边，完成圆角。

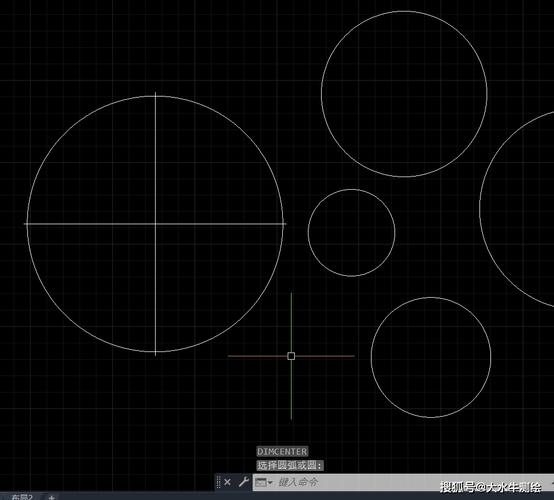

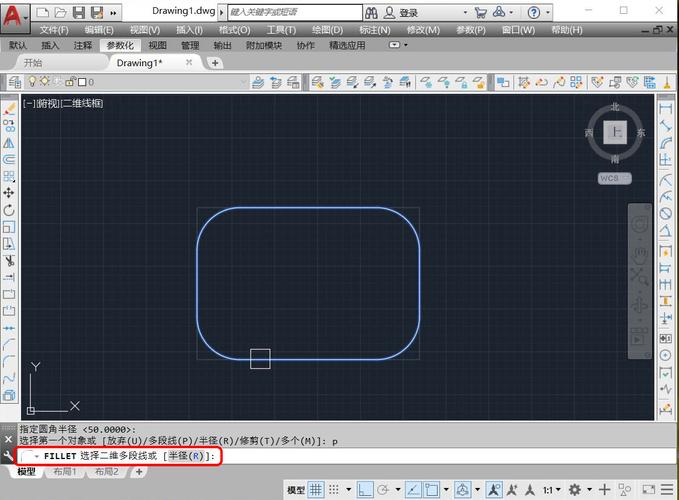

- 对于多段线，输入“P”后选择整个多段线批量处理。
- 若需保留原对象，输入“T”选择“不修剪”模式。
在实际应用中，圆角命令的易用性较高，但需注意以下细节：半径为零时，圆角命令等同于“修剪”或“延伸”对象；三维操作中，圆角命令需在“三维建模”空间下调用，且支持曲面和实体的圆角过渡；部分CAD软件（如AutoCAD）的“圆角”命令与“圆弧”命令不同，前者是编辑工具，后者是绘图工具,需避免混淆。
以下是关于CAD圆角命令的常见问题解答：
FAQ1：为什么执行圆角命令后没有效果？
答：可能原因有三：一是圆角半径设置过大，导致两条边无法相交；二是对象类型不支持（如构造线、外部参照）；三是“修剪”模式设置错误，导致圆弧被自动修剪，解决方法：检查半径值是否合理，确认对象类型是否支持，尝试输入“T”切换“不修剪”模式重试。
FAQ2：如何对多段线的多个顶点同时执行圆角？
答：调用圆角命令后，输入“P”选择“多段线”选项，然后选择整个多段线，CAD会自动对每个顶点应用当前半径的圆角，若需单独调整某段圆角半径,需先分解多段线再执行单次圆角操作。
