在CAD软件中,挡土墙的设计与绘制涉及多个命令的组合应用，通过合理的命令操作可高效完成挡土墙的平面图、立面图及配筋图等，挡土墙设计通常包括基础、墙体、排水系统及附属结构等部分，不同命令对应不同设计环节，以下结合实际操作流程详细解析相关命令的使用方法。
挡土墙设计前的准备工作
在绘制挡土墙前,需先设置绘图环境，包括图层管理、单位设置及样式定义，通过“LAYER”命令创建专用图层，如“挡土墙基础”“墙体轮廓”“钢筋”“标注”等，并将不同构件归类至对应图层，便于后续修改与出图，使用“UNITS”命令设置单位为“毫米”，精度小数位数设为0，符合工程制图规范，通过“STYLE”命令定义文字样式，选择“仿宋”字体，高度设为3.5，确保标注文字清晰可读。
挡土墙基础绘制命令
挡土墙基础多为扩展基础或筏板基础,常用“RECTANG”命令绘制基础轮廓，若基础尺寸为2000mm×1000mm，执行“RECTANG”命令后，输入第一角点坐标（0,0），再输入第二角点坐标（@2000,1000），即可完成基础平面轮廓，对于带坡度的基础，可使用“LINE”命令结合“OFFSET”命令绘制斜面，先通过“LINE”命令连接基础对角线，再使用“OFFSET”命令偏移斜线，偏移距离为坡度高度（如500mm），最后修剪多余线条形成斜面基础，若基础为钢筋混凝士结构，需通过“HATCH”命令填充混凝土图案，选择“ANSI31”图案，比例设为50，填充后基础轮廓更直观。
挡土墙墙体绘制命令
墙体是挡土墙的核心部分,根据设计形式可分为重力式、悬臂式或加筋土挡墙，不同形式墙体绘制命令有所差异。

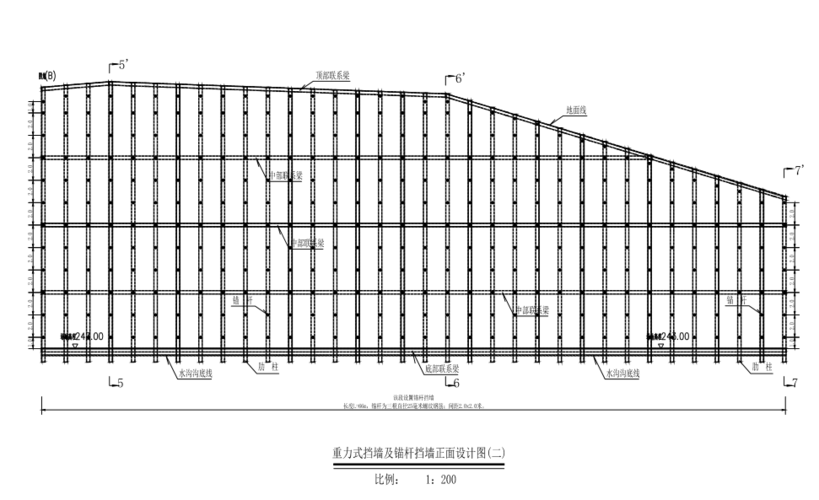

- 重力式挡墙：通常为梯形截面，使用“PLINE”命令绘制多段线墙体，执行“PLINE”命令后，指定起点（如2000,0），输入“W”设置线宽，起点宽度和终点宽度均设为300mm（墙厚），再依次输入墙体各角点坐标，如（@0,3000）、（@-1500,0）、（@1500,-3000），闭合后形成梯形墙体，若墙体表面需设置凹凸构造，可使用“OFFSET”命令偏移墙体轮廓，偏移距离为100mm，再通过“TRIM”或“EXTEND”命令修改线条形成纹理。
- 悬臂式挡墙：由墙面板和扶壁组成，先使用“PLINE”命令绘制墙面板，如起点（1000,0），线宽200mm，输入（@0,3500）、（@-800,0）、（@800,-3500）闭合；再使用“RECTANG”命令绘制扶壁，尺寸为300mm×2000mm，通过“MOVE”命令将扶壁定位至墙面板指定位置（如距墙底500mm处）。
- 加筋土挡墙：需绘制筋带和面板，筋带使用“LINE”命令绘制，长度为3000mm，间距500mm，通过“ARRAY”命令进行矩形阵列，行数为7，列数为1；面板采用“PLINE”命令绘制矩形，尺寸为500mm×1000mm，阵列分布至筋带末端。
挡土墙细部及配筋命令
挡土墙的细部构造包括沉降缝、泄水孔及栏杆等，配筋设计则需绘制钢筋布置图。
- 沉降缝与泄水孔：沉降缝使用“LINE”命令绘制垂直线条，宽度设为0.3mm（通过“LWEIGHT”命令设置），间距10m~15m；泄水孔使用“CIRCLE”命令绘制圆形，半径50mm，通过“ARRAY”命令阵列分布，泄水孔后需设置反滤层，使用“HATCH”命令填充“GRAVEL”图案，比例100。

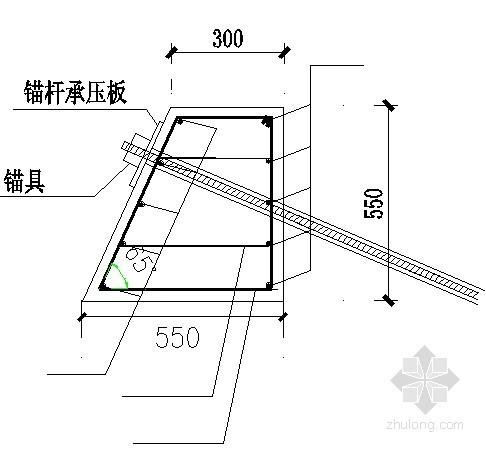

- 配筋绘制：钢筋包括主筋、分布筋及箍筋，主筋使用“PLINE”命令绘制，线宽设为0.5mm（代表钢筋直径），如Φ20主筋，间距200mm，通过“OFFSET”命令偏移生成多根钢筋；箍筋使用“RECTANG”命令绘制，尺寸为250mm×500mm，间距100mm，通过“ARRAY”命令沿主筋阵列分布，钢筋标注使用“QLEADER”命令引出标注，输入钢筋型号及间距，如“Φ20@200”。
挡土墙标注与修改命令
挡土墙绘制完成后,需进行尺寸标注和高程标注，使用“DIMLINEAR”命令标注基础长度、墙体高度等线性尺寸，标注样式通过“DIMSTYLE”命令设置，箭头样式为“建筑标记”，文字高度3.5mm；高程标注使用“QLEADER”命令引出标注，输入高程值（如“▽12.500”），若需修改墙体尺寸，可通过“STRETCH”命令拉伸墙体轮廓，选择需修改的线条，输入拉伸距离（如墙体高度增加500mm，输入“@0,500”）；若需调整钢筋位置，使用“MOVE”命令移动钢筋线条，确保间距符合设计要求。
挡土块三维建模命令（可选）
若需进行三维可视化,可使用“EXTRUDE”命令将二维墙体拉伸为三维实体，选择梯形墙体轮廓，执行“EXTRUDE”命令，输入拉伸高度3500mm，倾斜角度0°，生成三维墙体；使用“UNION”命令合并墙体与基础，形成完整挡土模型；通过“VSCURRENT”命令切换视觉样式，如“真实”，赋予混凝土材质，模型效果更直观。
