在CAD绘图过程中,选择对象是高频操作，而面对复杂图形时，单个点击或窗选框选往往效率低下且容易出错，栏选命令（Fence）便成为提升绘图效率的利器，栏选命令通过绘制一条开放或闭合的多段线作为选择栏，所有与该选择栏相交的对象都会被选中，特别适用于选择分散、不规则排列或被其他对象遮挡的元素，本文将详细解析CAD栏选命令的使用方法、操作技巧、适用场景及注意事项，帮助用户掌握这一高效工具。

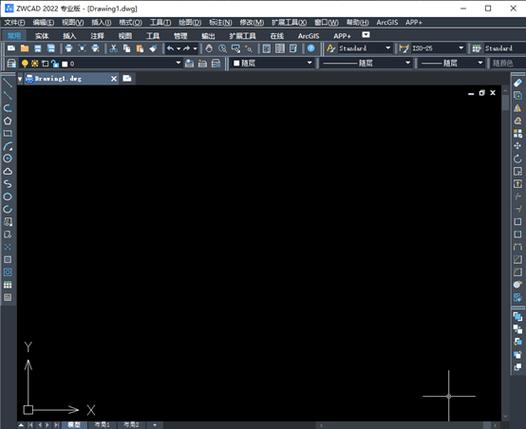

（图片来源网络，侵删）
栏选命令的调用方式
栏选命令的调用主要有三种途径,用户可根据操作习惯灵活选择：
- 命令行输入：在CAD命令行中直接输入
F或FENCE，按回车键确认，这是最快捷的方式，尤其适合习惯键盘操作的用户。 - 功能区按钮：在“常用”选项卡下的“修改”面板中，找到“选择”下拉菜单，点击“栏选”图标（通常显示为一条折线），对于使用CAD 2014及以上版本的用户，功能区界面更为直观，适合新手快速定位。
- 快捷菜单：在绘图区右键单击，在弹出的快捷菜单中选择“选择栏选”（部分CAD版本可能需要展开“快速选择”或“选择集”相关选项）。
栏选命令的操作步骤
以CAD经典界面为例,栏选命令的具体操作流程如下：
- 启动命令：通过上述任一方式调用栏选命令，此时命令行提示：“指定第一个栏选点或 [栏选(F)/圈交(CP)]”。
- 绘制选择栏：在绘图区单击鼠标左键，确定选择栏的起点，移动光标时，会显示一条临时线段（选择栏），再次单击可添加转折点，继续绘制选择栏，若需选择一组被直线分隔的圆，可在圆的上下两侧分别绘制跨越直线的折线，确保选择栏与所有目标圆相交。
- 完成选择：当选择栏绘制完毕后，按回车键或右键单击确认，所有与选择栏相交的对象将被高亮显示并选中，若需取消选择，可按
Esc键退出当前命令。
栏选命令的参数解析
命令行中的“[栏选(F)/圈交(CP)]”提供了扩展选项，理解这些参数可进一步提升操作灵活性：
- 栏选(F)：默认选项，即通过开放折线选择对象，选择栏无需闭合，只要与对象相交即可选中。
- 圈交(CP)：输入
CP后，可绘制一个闭合多边形（类似多段线），所有完全位于多边形内部或与多边形边界相交的对象都会被选中，该选项适用于批量选择不规则区域内的对象，相当于窗选与栏选的结合。
栏选命令的适用场景
栏选命令在多种复杂绘图场景中表现出色,以下是典型应用案例：
（图片来源网络，侵删）
- 选择分散对象：当图形中散布大量独立对象（如文字、标注、螺栓等），且无法通过窗选一次性选中时，栏选可通过一条折线快速跨越所有目标对象，避免重复点击。
- 选择被遮挡对象：在机械装配图或建筑平面图中，若需选择被其他图层对象遮挡的线条（如隐藏线），栏选无需关闭图层或调整显示顺序，直接绘制跨越遮挡对象的选择栏即可。
- 批量选择不规则排列对象：在管道布局图中选择与主管道相交的所有支管，栏选可沿主管道绘制一条折线，自动选中所有相交的支管，效率远高于逐个选择。
- 配合其他命令使用：栏选常与“修剪”“延伸”“删除”等命令结合，使用栏选选择所有需要修剪的边界对象，再执行修剪命令，可快速完成复杂图形的编辑。
栏选命令的注意事项
尽管栏选命令高效便捷,但使用时需注意以下细节，避免误操作：
- 选择栏的相交判定：CAD中“相交”包括对象与选择栏的任何部位接触，包括端点、边线或延伸线，选择栏若仅经过一个圆的边缘，该圆也会被选中。
- 避免过度选择：若选择栏无意中与其他无关对象相交，会导致误选，此时可通过“删除”选项（命令行输入
R）取消选择不需要的对象，或按住Shift键点击误选对象将其排除。 - 与窗选/框选的区别：窗选（
W）仅选中完全包含在矩形窗口内的对象，而栏选只要相交即可选中，在复杂图形中，需根据需求选择合适的命令，例如选择密集排列的矩形时，窗选更精准；选择跨越多个区域的线条时，栏选更高效。 - 图层与对象特性：栏选选择的对象不受图层锁定或冻结的影响，但会忽略“选择集”设置（如“选择集”中仅允许选择特定图层对象时，栏选仍可能选中其他图层对象）。
栏选命令与其他选择命令的对比
为更直观理解栏选的优势,以下通过表格对比其与窗选、圈交等常用选择命令的区别：
| 命令类型 | 输入命令 | 选择规则 | 适用场景 | 局限性 |
|---|---|---|---|---|
| 窗选 | W |
仅选中完全包含在矩形窗口内的对象 | 选择规则排列、密集的矩形区域对象 | 无法选择部分位于窗口外的对象 |
| 框选 | BOX |
从左到右拖动为窗选，从右到左拖动为交叉选择 | 灵活选择区域，兼顾窗选与交叉选择 | 对分散对象效率较低 |
| 栏选 | F |
选中与选择栏（开放折线）相交的所有对象 | 选择分散、不规则或被遮挡的对象 | 选择栏绘制需手动控制转折点 |
| 圈交 | CP |
选中完全位于闭合多边形内或与边界相交的对象 | 选择不规则区域内的对象 | 多边形绘制较复杂，不适合简单场景 |
相关问答FAQs
问题1：栏选命令能否选择与选择栏端点接触但不相交的对象？
解答：可以，CAD的栏选命令判定“相交”包括对象与选择栏的任何部位接触，即使选择栏仅通过对象的端点（如直线的端点、圆的象限点），该对象也会被选中，若选择栏的端点恰好位于一个圆的圆周上，该圆会被选中，但需注意，若选择栏仅与对象的延伸线相交（如直线未实际绘制到选择栏位置），则不会被选中。
问题2：使用栏选命令时，如何快速取消误选的对象？
解答：在栏选确认后，若发现部分对象误选，可通过以下两种方式取消：
（图片来源网络，侵删）
- 命令行删除模式：在命令行输入
R（Remove），按回车键后，点击需要取消选择的对象，即可将其从当前选择集中移除。 - Shift键辅助：按住
Shift键，依次点击误选的对象，松开Shift键后，这些对象将被取消选中，该方法适用于少量误选对象的情况，操作更为快捷。
