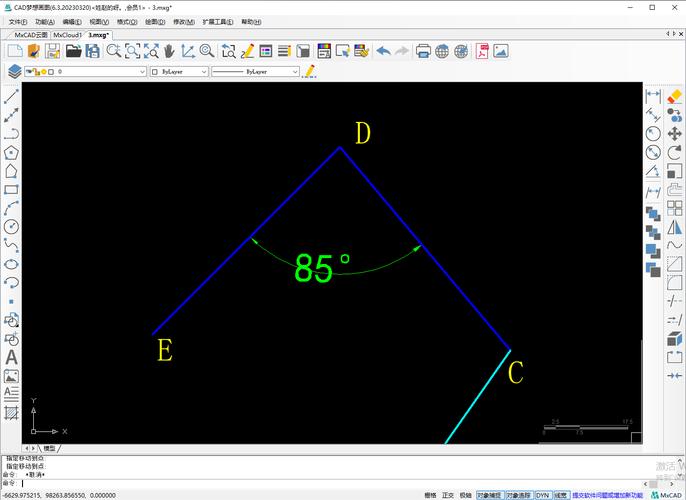

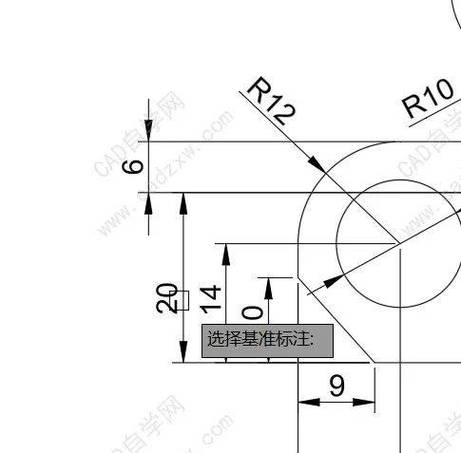

在CAD软件中,连续直线命令是最基础也是最常用的绘图工具之一，它允许用户通过指定一系列点来创建由多条直线段组成的连续路径，掌握该命令的使用方法，不仅能提高绘图效率，还能为后续复杂的图形编辑奠定坚实基础，连续直线命令的调用方式多样，通常可以通过命令行输入“LINE”或其快捷键“L”并按回车键，或者在“绘图”工具栏中点击直线图标来启动，命令启动后，CAD会提示“指定第一个点：”，此时用户可以通过鼠标在绘图区点击直接拾取点，或输入坐标值（如绝对直角坐标“X,Y”或相对直角坐标“@X,Y”）来精确定位起点。

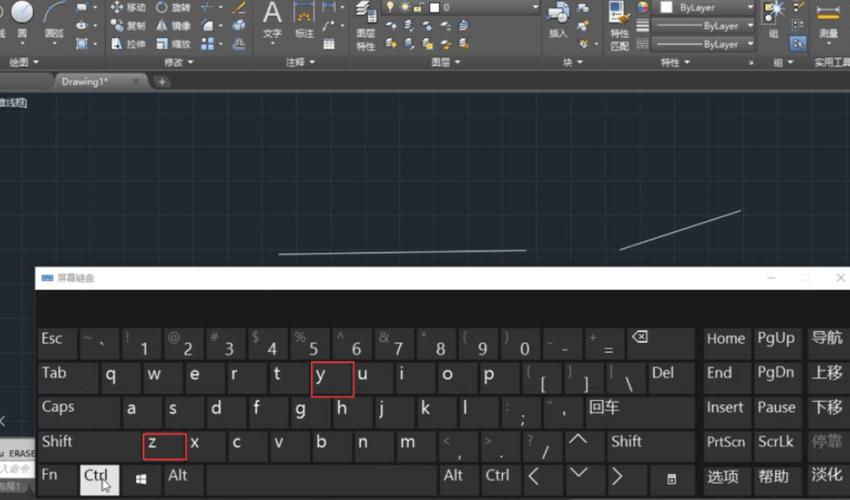

确定起点后,命令行会提示“指定下一点或[放弃(U)]：”，此时用户可以继续通过鼠标点击或输入坐标的方式绘制下一段直线，若需要取消上一步操作，可输入“U”并回车，系统将自动删除最后一段直线；若需要闭合图形，可在提示下输入“C”并回车，系统会自动连接起点与当前点形成封闭图形，在实际绘图过程中，结合极轴追踪、对象捕捉等辅助功能，可以更精准地控制直线的方向和长度，开启极轴追踪后，移动鼠标会显示预设角度的临时对齐路径，配合距离输入可快速绘制特定角度和长度的线段；而对象捕捉功能则能帮助用户快速捕捉到端点、中点、交点等关键位置，确保图形的准确性。
连续直线命令的灵活性还体现在其动态输入功能上,当启用动态输入时，光标附近会显示当前点的坐标以及线段的长度和角度信息，用户可直接在光标旁的输入框中修改参数，无需频繁切换到命令行，这种交互方式尤其适合习惯可视化绘图的初学者，对于重复绘制相同类型直线的情况，可在完成第一条直线后直接按回车键或空格键，系统会自动以上一条直线的终点为起点继续绘制新直线，有效减少了重复定位的操作步骤，需要注意的是，连续直线命令绘制的每一段直线都是独立对象，若需将其整体编辑，需后续使用“合并”命令进行处理。
为了更高效地使用连续直线命令,用户还需掌握一些实用技巧，在绘制水平或垂直线段时，可按下“F8”键开启正交模式，强制线段沿水平或垂直方向绘制；在绘制倾斜线段时，可通过输入相对极坐标“@长度<角度”来精确定义，如“@100<30”表示长度为100、与X轴正方向夹角为30度的线段，对于复杂图形，建议先绘制大致轮廓，再通过修剪、延伸等命令进行细化，避免在连续直线命令中频繁切换操作，合理设置图层和线型，也能让图形管理更加清晰，例如将不同类型的直线分配到不同图层，便于后续的显示控制和属性修改。
以下是连续直线命令操作中的常见问题及解答：
FAQs
-
问：使用连续直线命令时，如何确保多条直线首尾精确相连？
答： 可通过开启对象捕捉功能，并设置捕捉模式为“端点”，在绘制每段直线时，将光标靠近前一段直线的终点，系统会自动捕捉该点作为当前段的起点，从而实现精确连接，闭合图形时直接输入“C”命令，系统会自动连接起点与终点，避免手动定位误差。 -
问：连续直线命令绘制的多条直线为何无法整体选中或移动？
答： 因为连续直线命令绘制的每一段直线都是独立对象，默认情况下无法整体选择，若需将其作为单一对象编辑，可在绘制完成后使用“编辑”菜单下的“合并”命令（快捷键“J”），依次选择所有直线段，系统会将它们合并为多段线（Polyline），之后即可进行整体移动、缩放等操作。
