在CAD软件中,引线命令是用于创建注释性引线的核心工具，常用于标注尺寸、添加说明文字或指向特定对象，不同版本的CAD（如AutoCAD、浩辰CAD、中望CAD等）中，引线命令的位置和调用方式可能略有差异，但整体逻辑一致，以下是详细的操作指南，涵盖命令位置、功能参数及实际应用场景。

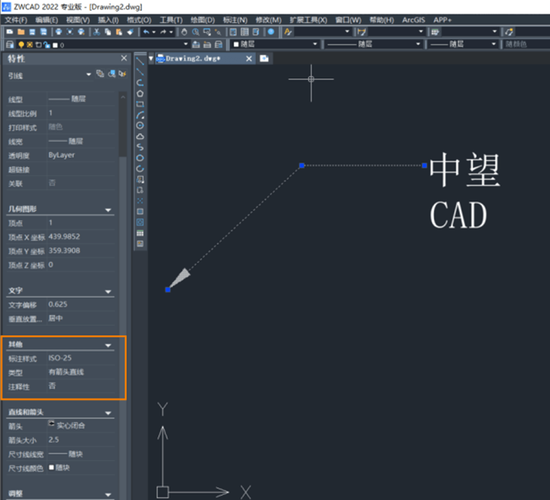

（图片来源网络，侵删）
引线命令的常见位置与调用方式
功能区（Ribbon界面）
- AutoCAD 2010及以上版本：默认情况下，引线命令位于“注释”选项卡下的“引线”面板中。
- 具体路径：顶部菜单栏 → “注释”选项卡 → “引线”下拉菜单 → 选择“多重引线”或“引线”（根据版本不同名称可能为“QLEADER”或“MLEADER”）。
- 部分简化版或经典界面中,可能需切换到“工具”选项卡或通过“自定义”功能调出。
- 浩辰CAD/中望CAD：布局与AutoCAD类似，通常在“标注”或“注释”选项卡中，图标为一条带箭头的折线。
命令行输入
- 快速命令：在命令行直接输入
MLEADER（AutoCAD 2010+）或QLEADER（旧版），按回车键即可启动。-
命令: MLEADER 指定引线箭头的位置或 [引线基线优先(L)/内容优先(C)/选项(O)] <选项>:
-
- 简化命令：部分CAD版本支持别名输入，如
LE（需提前通过OP选项→“文件”→“应用程序”→“自定义”设置）。
工具栏/面板
- 在经典界面（如AutoCAD 2007及更早版本）中，可通过“工具栏”调出“标注”工具栏，右键单击任意工具栏空白处 → 选择“标注” → 找到“引线”图标（通常为箭头+折线组合）。
- 三维建模空间中,引线命令可能位于“注释”面板的隐藏菜单中，需单击展开箭头查看。
快捷键/自定义
- 用户可通过
CUI命令打开“自定义用户界面”对话框，将引线命令拖拽至快速访问工具栏或自定义工具面板，方便高频调用。
引线命令的核心参数与操作步骤
启动命令后的选项说明
以AutoCAD的MLEADER命令为例，启动后命令行会显示以下选项：
- 引线箭头位置：单击确定引线起点（箭头位置）。
- 引线基线优先(L)：先绘制基线（水平或垂直线段），再添加内容。
- 内容优先(C)：先输入文字或块，再自动生成引线。
- 选项(O)：进入高级设置，可修改引线类型、箭头样式、文字附着点等。
详细操作流程
步骤1：设置引线样式
- 输入
Mleaderstyle命令，打开“多重引线样式管理器”。 - 选择当前样式或新建样式,在“内容”选项卡中设置文字高度、附着位置（如“最后一行加下划线”）；在“引线”选项卡中设置箭头符号、线型、颜色等。
步骤2：绘制引线
- 调用
MLEADER命令，指定箭头位置（如点击零件边缘）。 - 拖动鼠标确定引线转折点（可按住
Shift键绘制直线），单击确定基线位置。 - 输入注释文字（如“此处需打磨”），按回车键完成。
步骤3：编辑引线

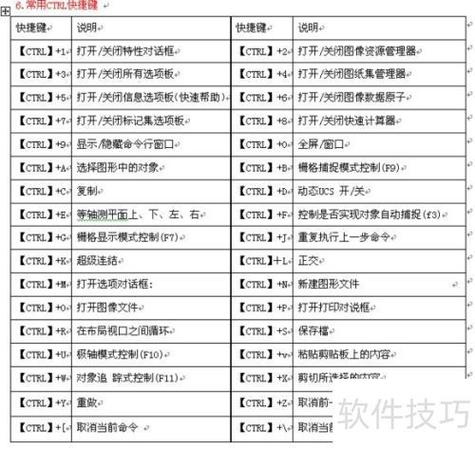

（图片来源网络，侵删）
- 单击已创建的引线,夹点会显示在箭头、基线和文字处，拖动夹点可调整位置。
- 右键单击引线 → 选择“特性”，可修改比例、图层等属性。
不同版本的差异
- QLEADER（旧版）：需先输入
QLEADER，通过“设置(S)”选项配置引线类型（直线/样条曲线）、箭头样式等，操作步骤较繁琐。 - MLEADER（新版）：支持样式统一管理，可添加块或多行文字，适合复杂标注。
引线命令的常见应用场景
| 应用场景 | 操作要点 |
|---|---|
| 机械零件标注 | 使用“直线引线+箭头”指向轮廓，添加尺寸或公差说明，注意引线避免与轮廓线交叉。 |
| 建筑平面图说明 | 采用“样条曲线引线”指向墙体，添加材料注释（如“240砖墙”），设置基线长度为固定值。 |
| 电路图符号标注 | 通过“引线+块”关联元件编号（如“R1”），在“内容”选项卡中插入预先定义的属性块。 |
相关问答FAQs
问题1：CAD引线箭头太大或太小如何调整？
解答：
箭头大小由引线样式中的“符号”参数控制，操作步骤：
- 输入
Mleaderstyle命令，打开样式管理器； - 选择当前样式,点击“修改”→“引线”选项卡；
- 在“箭头”下拉菜单中选择合适的符号（如“实心闭合”），或在“大小”栏输入数值（如0.5，根据图幅比例调整）。
问题2：引线文字为什么无法显示或位置偏移？
解答：
可能原因及解决方法：
- 文字样式未设置：检查“文字”选项卡中的文字样式是否正确（如高度为0时需在文字样式中定义默认高度）；
- 附着点错误”选项卡中，将“文字位置”的“基线间隙”调小（如默认为3mm，改为1mm）；
- 引线被图层隐藏：确认引线所在图层未被冻结或关闭（通过
LAYER命令检查）。
通过以上方法,可灵活掌握CAD引线命令的位置与使用技巧，提升绘图效率。

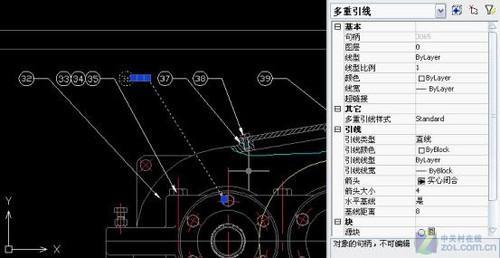

（图片来源网络，侵删）
