在CAD软件中，图层管理是提升绘图效率和组织复杂图纸的核心功能，而切换图层命令则是日常操作中最频繁使用的工具之一，无论是修改对象的图层属性，还是在不同图层间快速切换绘图状态，熟练掌握图层切换方法都能显著减少重复操作，避免误操作导致的图层混乱，以下将从命令输入、界面操作、快捷键及高级技巧等多个维度,详细解析CAD切换图层的具体操作方式及实用技巧。
（图片来源网络，侵删）
通过命令行直接切换图层
命令行是CAD最直接的操作入口，切换图层时可通过LAYER命令调出图层特性管理器，或使用更快捷的-LAYER命令（命令行版本）实现快速切换。
- 调出图层管理器：在命令行输入

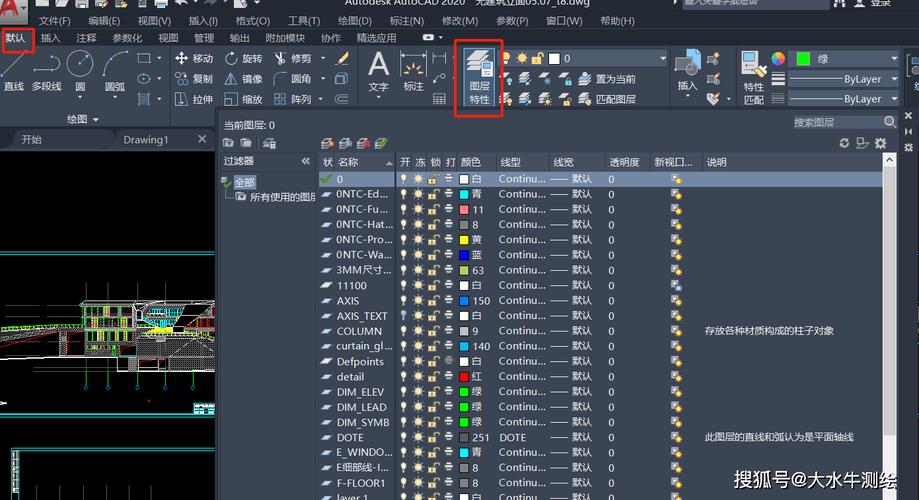

LAYER（或别名LA），按回车键后弹出“图层特性管理器”对话框，在图层列表中选择目标图层，双击图层名称或点击“置为当前”按钮，即可将该图层设为当前图层，后续绘制的新对象将自动归属该图层。 - 命令行快速切换：输入
-LAYER（注意前缀“-”），按回车后命令行提示“[?/生成(M)/设置(S)/新建(N)/重命名(R)/开(ON)/关(OFF)/颜色(C)/线型(L)/线宽(LW)/透明度(T)/冻结(F)/解冻(T)/锁定(LO)/解锁(U)/状态(A)]:”，此时输入S（设置），选择“置为当前”，或在提示下直接输入目标图层名称，即可快速切换当前图层，这种方法无需对话框，适合追求高效操作的用户。
通过图层工具栏切换
CAD界面默认提供“图层”工具栏，其中包含图层列表下拉框，是最直观的切换方式之一。
- 图层下拉框操作：在“图层”工具栏中，点击图层名称下拉框，展开当前图形中的所有图层列表，目标图层名称前若显示“√”，则表示该图层为当前图层；若未显示，直接点击目标图层名称，即可快速切换，部分CAD版本（如AutoCAD）还支持在下拉框中直接修改对象图层：选中绘图区对象后，下拉框会自动显示其所属图层，此时切换图层列表中的其他图层，对象属性不会立即改变，需按回车键确认或结合
CH（特性）命令修改。 - 工具栏按钮辅助：图层工具栏通常还包含“图层特性管理器”“图层匹配”“图层漫游”等按钮。“图层匹配”命令（
LAYMCH）可将选中对象的图层快速匹配至目标图层，无需手动切换当前图层后再修改对象属性，适合批量操作。
通过快捷键与快捷命令
快捷键是提升操作效率的关键，CAD针对图层切换提供了多种快捷方式：
- Ctrl+Shift+C：复制对象时选择基点，结合
Ctrl+Shift+V（粘贴至原坐标）可快速将对象移动至其他图层，但需先通过“特性”面板修改目标图层。 - Ctrl+J：重复上一个命令，若上一步操作涉及图层切换，可快速重复。
- 自定义快捷键：通过“选项”对话框中的“键盘快捷键”设置，可为
LAYVPI（视口当前图层）等命令分配自定义快捷键，实现特定场景下的快速切换。
通过特性选项板（PROPERTIES）切换
“特性”选项板是修改对象属性的万能工具，同样支持图层切换：
（图片来源网络，侵删）
- 选中需要修改图层的对象（可多选）；
- 按快捷键
Ctrl+1或输入PROPERTIES调出“特性”选项板； - 在“图层”行下拉框中选择目标图层，按回车键确认，对象图层即完成切换。
这种方法的优势在于无需切换当前图层，可直接修改单个或多个对象的图层属性，避免误操作影响后续绘图。
批量切换与图层状态管理
对于复杂图纸，可能需要批量切换多个对象的图层，或管理图层状态（如冻结/锁定图层）：
- LAYON/OFF命令：通过命令行输入
LAYOFF（关图层）或LAYON（开图层），选择需操作的对象，可快速关闭或开启对象所在图层。 - 图层状态管理器：在“图层特性管理器”中点击“图层状态管理器”，可保存当前图层状态（如冻结/锁定状态、颜色、线型等），后续通过“恢复”功能快速切换至预设状态，避免重复设置。
不同CAD版本的差异说明
不同CAD版本（如AutoCAD、浩辰CAD、中望CAD）的图层切换命令基本一致，但界面布局和快捷键可能略有差异：
- AutoCAD：支持“图层”工具栏下拉框直接切换，以及
LAYWALK（图层漫游）命令，通过预览功能快速定位图层。 - 浩辰CAD：图层操作与AutoCAD高度兼容，但“特性”选项板的位置可能需通过“工具”调出。
- 中望CAD：新增“图层过滤器”功能，可通过图层名称、颜色等属性筛选图层，提升切换效率。
相关问答FAQs
Q1：为什么切换图层后，新绘制的对象仍属于原图层？
A：可能原因有两个：一是未成功将目标图层设为“当前图层”，需检查“图层”工具栏下拉框中目标图层前是否有“√”标记；二是误触了“锁定”图层，锁定图层无法作为当前图层，需先在“图层特性管理器”中解锁目标图层。
Q2：如何快速将多个分散对象的图层切换至同一图层？
A：推荐使用“图层匹配”命令（LAYMCH）：输入命令后，先选择目标图层上的对象（作为“源图层”对象），再选择需要切换图层的对象（可多选），按回车键后，所有选中对象的图层将自动匹配至源图层，该方法无需手动切换当前图层，适合批量操作,效率远高于逐个修改。
