在CAD软件中，计算长度的命令是工程设计中非常基础且高频使用的功能，无论是绘制建筑平面图时的墙体尺寸标注、机械设计中的零件长度测量，还是园林规划中的路径距离统计，都离不开对线段、曲线或多段线长度的精确计算，掌握CAD算长度的核心命令及使用技巧，能显著提升绘图效率与准确性，以下将详细介绍CAD中计算长度的各类命令、操作方法、适用场景及注意事项。
核心长度计算命令：DIST（DI）
DIST命令是CAD中最直接、最常用的长度测量工具，主要用于计算两点之间的直线距离，通过输入快捷键“DI”或“DIST”并按回车键，即可启动该命令，执行后，命令行会提示“指定第一点”和“指定第二点”，用户只需分别点击或输入坐标值，即可获得两点间的精确距离，测量结果不仅包含总长度（长度值），还会显示X轴和Y轴方向的增量（ΔX、ΔY）以及与X轴的夹角，这在需要分析空间位置关系时尤为重要，在绘制建筑轴线时，若需确定两根轴线间的水平距离，使用DIST命令可快速获取数据,避免手动测量误差。
多段线与复杂对象长度测量：LIST（LI）与PROPERTIES（PR）
对于由多个线段组成的复杂对象（如多段线、样条曲线、多边形等），DIST命令无法直接计算其总长度，此时需借助LIST或PROPERTIES命令，LIST命令会列出选中对象的详细信息，包括多段线的总长度、顶点数量、线型比例等，用户只需选中对象后输入“LI”或“LIST”，在弹出的文本窗口中即可找到“长度”参数，而PROPERTIES命令（快捷键“PR”）则通过对象属性面板实时显示选中对象的几何特性，包括长度、面积、图层等，且支持直接在面板中修改部分属性，方便动态查看数据，在道路设计中，若需统计一条由多段直线和圆弧组成的道路中心线总长度,使用LIST命令可一次性获取准确结果。
连续测量与累加长度：MEASUREGEOM（MEA）
当需要对多个对象进行连续测量并累加长度时，MEASUREGEOM命令（快捷键“MEA”）提供了更高效的解决方案，该命令是测量工具的综合入口，支持长度、面积、体积等多种测量模式，在长度测量模式下，用户可依次选择多个线段、多段线或曲线，命令行会实时显示当前选中对象的长度及累计总长度，在绘制给排水管道系统图时，需计算主管道及各分支管道的总长度，使用MEASUREGEOM命令的累加功能，可避免逐段测量后手动相加的繁琐操作,提高数据统计效率。
快速标注长度：DIMLINEAR（DLI）与DIMALIGNED（DAL）

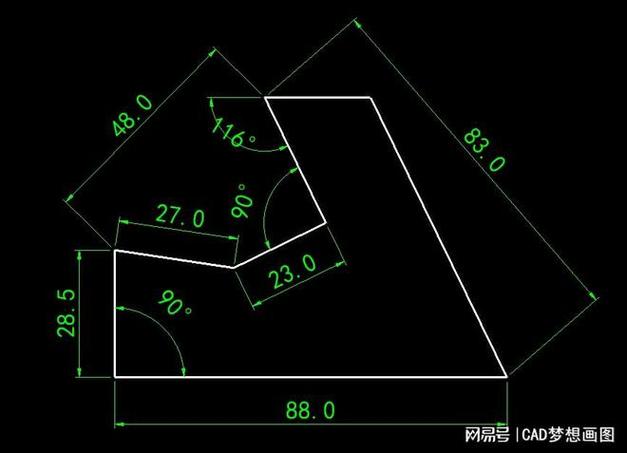

虽然DIMLINEAR（线性标注）和DIMALIGNED（对齐标注）主要用于尺寸标注，但其本质也是长度计算的一种可视化方式，DLI命令用于标注水平或垂直方向的尺寸，而DAL命令则可标注任意倾斜线段的实际长度，执行标注命令后，依次点击线段的两个端点，即可在指定位置生成长度标注文本，标注文本的数值与对象的实际长度严格绑定，若对象尺寸被修改，标注文本会自动更新，这种方法不仅直观显示长度，还能直接用于图纸输出，尤其适合需要标注尺寸的施工图或零件图，在机械零件图中，标注轴类零件的长度时,使用DAL命令可确保标注值与实际轮廓长度一致。
特殊对象长度计算：REGION（面域）与MASSPROP（特性）
对于封闭的二维对象（如多边形、圆、椭圆等），若需计算其边界长度（即周长），可通过创建面域后使用MASSPROP命令，REGION命令将封闭对象转换为面域，而MASSPROP命令可分析面域的几何特性，包括面积、周长、质心等，在计算不规则地块的围墙长度时，可将地块轮廓创建为面域，再通过MASSPROP命令快速获取周长数据，对于圆弧、椭圆弧等曲线对象，LIST命令也可直接显示其弧长,无需额外操作。
命令使用技巧与注意事项
- 坐标输入精度：在使用DIST或MEASUREGEOM命令时，若需精确测量，建议通过输入绝对坐标（如“0,0”）或相对坐标（如“@100,50”）指定点,避免鼠标点击带来的误差。
- 对象选择方式：对于复杂图形，可使用“快速选择”（QSELECT）命令按图层、颜色等属性筛选对象，再进行批量测量,提高效率。
- 单位设置：测量前需确认CAD的图形单位（如毫米、米），命令行显示的长度值将基于当前单位设置，必要时可通过“UNITS”命令调整单位格式。
- 3D对象测量：在三维建模中，DIST命令可测量3D空间中的直线距离，而MEASUREGEOM命令的“长度”模式支持测量3D多段线的总长度，但需注意观察视角,避免误选非目标对象。
- 动态输入：开启动态输入（F12）功能后，测量过程中可实时查看坐标和长度值，无需频繁切换命令行,提升操作流畅度。
不同命令适用场景对比
| 命令名称 | 快捷键 | 适用对象 | 优势特点 |
|---|---|---|---|
| DIST | DI | 两点间直线距离 | 操作简单，显示增量与夹角 |
| LIST | LI | 多段线、曲线、面域等复杂对象 | 列表显示详细参数，包括长度、顶点数等 |
| PROPERTIES | PR | 选中对象 | 实时查看/修改属性，动态更新数据 |
| MEASUREGEOM | MEA | 多对象连续测量与累加 | 支持长度、面积等多种模式，可批量统计 |
| DIMLINEAR | DLI | 水平/垂直尺寸标注 | 直接生成标注文本，适合出图 |
| DIMALIGNED | DAL | 倾斜线段尺寸标注 | 标注实际长度，无方向限制 |
| MASSPROP | 面域、3D实体 | 计算周长、面积等复杂几何特性 |
相关问答FAQs
问题1：为什么使用DIST命令测量多段线时显示的是两端点直线距离，而非多段线总长度？
解答：DIST命令仅计算两点间的直线距离，无法自动识别多段线的折弯或曲线部分，若需测量多段线总长度，应使用LIST命令（选中多段线后输入“LI”，在文本窗口中查看“长度”参数）或PROPERTIES命令（选中对象后按“PR”，在属性面板中查看“长度”值），对于由多个独立线段组成的图形，可使用MEASUREGEOM命令的累加功能,依次选择各线段获取总长度。
问题2：如何快速测量图中所有相同颜色线段的总长度？
解答：可通过“快速选择”（QSELECT）命令筛选对象，再结合MEASUREGEOM命令的累加功能实现，具体步骤如下：①输入“QSELECT”命令，在弹出的对话框中设置“特性”为“颜色”，“运算符”为“=等于”，“值”为目标颜色，点击“确定”选中所有同色线段；②输入“MEA”命令，选择“长度”模式，在命令行中输入“Y”确认“累加”模式，然后依次选中已筛选的线段，命令行将实时显示累计总长度，此方法可避免手动逐个选择对象,大幅提高批量测量效率。
