在CAD软件中，测距命令是日常绘图和设计中非常基础且高频使用的功能，主要用于快速获取两点间的距离、角度、坐标差等关键几何信息，无论是工程制图、室内设计还是机械加工，精准的测距都是确保设计准确性的前提，本文将详细解析CAD中测距命令的使用方法、操作步骤、注意事项及相关扩展功能,帮助用户高效掌握这一实用工具。
测距命令的启动方式
CAD中测距命令的核心指令为DIST（全称Distance），用户可通过多种方式启动该命令：
- 命令行输入：直接在CAD命令行窗口输入
DIST或快捷命令DI，按回车键确认。 - 功能区菜单：依次点击“注释”选项卡→“标注”面板→“距离”按钮（不同版本CAD界面布局可能略有差异，但路径基本一致）。
- 工具栏调用：在经典工作空间中，通过“标准”工具栏或“查询”工具栏找到距离图标（通常显示为直线段加箭头）。
启动命令后，CAD命令行会提示“指定第一点：”，此时需用鼠标拾取或输入坐标确定测距的起点，随后提示“指定第二点：”，确定终点后，命令行将自动显示计算结果，包括距离、XY平面倾角、与XY平面的夹角、X/Y/Z方向的增量值等详细信息。
测距命令的参数解读与操作技巧
测距结果中的参数含义如下表所示，理解这些参数有助于在不同场景下灵活应用：
| 参数名称 | 说明 | 示例（假设起点(0,0)，终点(3,4)） |
|---|---|---|
| 距离 | 两点间的直线长度，默认单位为绘图单位（如毫米、米） | 0000 |
| XY平面倾角 | 两点连线在XY平面上的投影与X轴正方向的夹角，单位为度 | 1301° |
| 与XY平面的夹角 | 两点连线与XY平面的空间夹角（仅三维空间中显示，二维绘图时为0°） | 0000°（二维） |
| X增量 | 终点X坐标与起点X坐标的差值 | 0000 |
| Y增量 | 终点Y坐标与起点Y坐标的差值 | 0000 |
| Z增量 | 终点Z坐标与起点Z坐标的差值（二维绘图时为0） | 0000（二维） |
操作技巧：
- 精确输入坐标：若需精确测距，可在提示输入点时直接输入绝对坐标（如
0,0）或相对坐标（如@3,4），避免鼠标拾取的误差。 - 动态测距：启动
DIST命令后，按住Shift键右键可调用“对象捕捉”快捷菜单，选择“端点”“中点”“交点”等捕捉模式，确保拾取点准确。 - 三维空间测距：在三维建模中，测距命令可计算空间两点的真实距离，Z增量值不为零，此时需注意切换到“西南等轴测”等三维视图以便观察。
测距命令的扩展应用与注意事项
-
结合对象捕捉功能：
�距命令常与对象捕捉联合使用，例如测量墙体的中心线距离、圆心到直线的垂直距离等，需提前开启“对象捕捉”设置（快捷键F3），并勾选所需的捕捉类型（如“圆心”“垂足”）。 -
测量多段线总长度：
若需测量连续线段（如多段线、样条曲线）的总长度，可使用LIST命令查看对象属性，或在命令行输入AREA→“对象”（O），选择多段线后即可获取其周长（长度）。 -
注意事项：
- 单位设置：测距结果受当前绘图单位影响，若需单位转换（如毫米转米），需在“格式”→“单位”中调整单位类型或比例因子。
- 模型空间与图纸空间：在布局（图纸空间）中测距时，需确认视口比例是否为1:1，否则测量结果可能包含缩放比例误差。
- 图层与可见性：若目标对象被其他图层遮挡，可临时关闭无关图层或使用“隔离”命令，确保拾取点正确。
相关问答FAQs
Q1：为什么在CAD中使用测距命令时，显示的距离值与实际测量不符？
A1：可能由以下原因导致：①当前视图设置了非1:1的比例（如在布局中未解锁视口或调整视口比例）；②对象捕捉未开启或捕捉类型错误，导致拾取点偏离目标；③绘图单位与实际需求不符（如将毫米误认为米），需检查“单位”设置；④图形被缩放或拉伸过，需使用SCALE命令检查对象尺寸。
Q2：如何快速测量多个连续线段的总长度，而无需逐段使用测距命令？

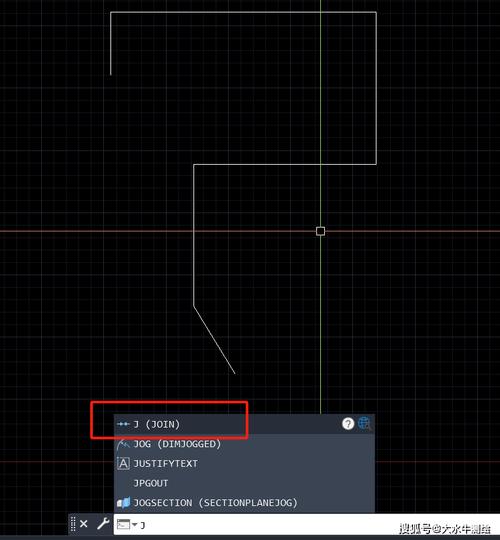

A2：可通过以下两种方法实现：①使用AREA命令，输入O（对象），然后选择连续的多段线、圆或矩形等闭合/非闭合对象，命令行将显示其面积和周长（长度）；②使用LIST命令，选择多个对象后按回车，在文本窗口中查看每个对象的长度信息，或通过属性面板（Ctrl+1）快速汇总，对于复杂路径，还可将多段线合并后使用LIST查询,避免重复操作。
