在CAD软件中，绘制坐标点是工程设计中的基础操作，无论是地形测绘、建筑布局还是机械制图，都离不开精确的坐标定位，CAD提供了多种命令用于输入和绘制坐标点，掌握这些命令的用法能显著提升绘图效率,以下将详细介绍常用的坐标点绘制命令及其使用技巧。

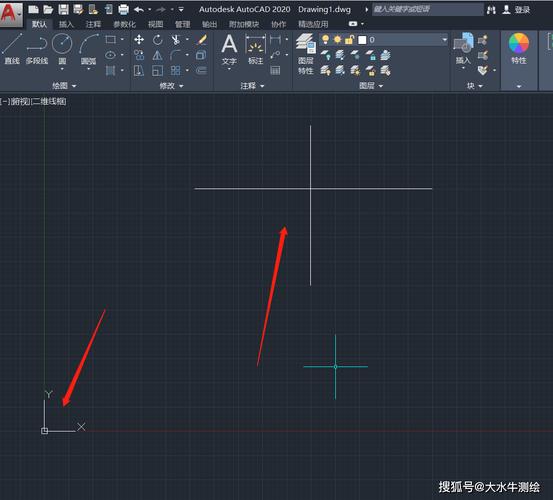

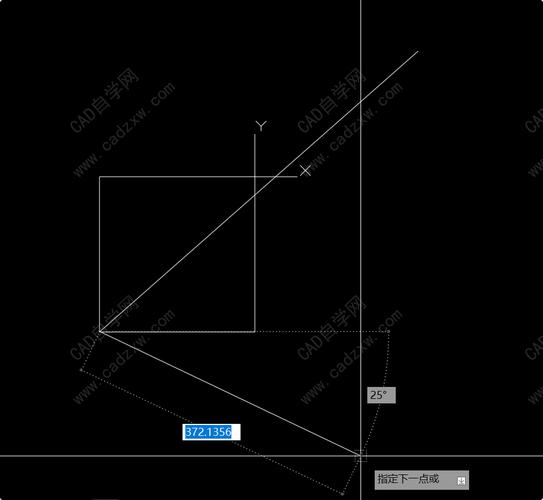

最基础的命令是“POINT”，用于创建单个点对象，执行该命令后，命令行会提示“指定点：”，此时可以直接输入坐标值，坐标输入方式包括绝对直角坐标、相对直角坐标和极坐标，绝对直角坐标的格式为“X,Y”，100,200”表示X坐标为100，Y坐标为200；相对直角坐标需在坐标前加“@”，表示相对于上一点的偏移，如“@50,-30”表示X方向增加50，Y方向减少30；极坐标格式为“@距离<角度”，@100<45”表示从上一点出发，距离100，角度45度（逆时针为正），通过“格式”菜单中的“点样式”可以调整点的显示样式和大小,方便在复杂图形中识别。
对于批量绘制坐标点的情况，“DIVIDE”和“MEASURE”命令更为高效。“DIVIDE”命令可将对象（如直线、圆弧）等分为指定数量的段，并在等分点处放置点或块，执行命令后，选择要等分的对象，输入段数即可，将一条直线等分为5段，命令行输入“DIVIDE”，选择直线后输入“5”，即可在直线上生成4个等分点（n段会生成n-1个点），而“MEASURE”命令则按指定距离在对象上放置点或块，类似于用固定长度的尺子丈量对象，执行时输入“MEASURE”，选择对象后指定长度，系统会从对象端点开始按间距标记点，需要注意的是，这两个命令生成的点默认为“节点”捕捉类型，可通过“对象捕捉”设置进行精确捕捉。
当需要根据坐标列表批量绘制点时，可通过脚本文件或“-LISP”命令实现，将坐标数据整理为TXT文件（每行一个坐标，格式为“X,Y”），然后使用“SCRIPT”命令执行脚本，脚本内容可包含“POINT”命令及对应坐标，更高效的方式是编写简单的LISP程序，例如以下代码可实现批量绘制点：lisp (defun c:drawpoints (/ file ename x y) (setq file (open "coordinates.txt" "r")) (while (setq ename (read-line file)) (setq x (atof (substr ename 1 (vl-string-position "," ename))) y (atof (substr ename (+ (vl-string-position "," ename) 2)))) (command "POINT" (list x y)) ) (close file) )，加载该LISP程序后，输入“DRAWPOINTS”命令即可读取文件并批量绘制点。
在三维建模中，绘制坐标点需考虑Z轴坐标，此时可在坐标中直接添加Z值，如“100,200,50”，或在执行“POINT”命令后通过“@X,Y,Z”格式输入相对坐标。“3DPOLY”命令也可用于连接三维坐标点生成多段线,执行后依次输入三维坐标即可。
为提高坐标输入精度，建议开启“动态输入”功能（F12键），在光标附近显示坐标提示框，可直接输入坐标值，合理使用“正交模式”（F8）和“极轴追踪”（F10）可辅助绘制水平、垂直或指定角度的点对象，对于重复使用的坐标点，可将其定义为“块”，通过“插入块”命令快速调用,避免重复输入。
以下是相关问答FAQs：
Q1：为什么使用POINT命令绘制的点在屏幕上不可见？
A：可能原因是点的显示样式过小或颜色与背景色相近，解决方法：输入“DDPTYPE”命令，打开“点样式”对话框，选择较大的样式（如“×”或“+”）并调整点大小，勾选“相对于屏幕设置大小”或“绝对单位设置大小”后点击确定，检查图层设置,确保点所在的图层已开启并解冻。
Q2：如何快速将Excel中的坐标数据导入CAD生成点？
A：可通过以下步骤实现：（1）在Excel中将坐标整理为两列（X列和Y列），复制数据；（2）在CAD中输入“MULTIPLE”命令，回车后输入“POINT”命令；（3）在“指定点：”提示下按Ctrl+Shift+C（或右键菜单中选择“粘贴为块”），将Excel数据粘贴到CAD中，系统会自动按行列数据生成对应坐标点，若需保留Z轴坐标，可在Excel中添加第三列（Z值）,粘贴时确保数据格式正确。
