在CAD软件中,"L"命令是最基础且使用频率最高的命令之一，它代表"直线"（Line）命令，用于绘制连续的直线段，无论是二维草图还是三维建模，直线都是构成图形的基本元素，因此掌握L命令的用法是CAD操作的核心技能，下面将从命令功能、操作步骤、参数设置、应用场景及扩展技巧等方面详细解析L命令的使用方法。
L命令的基本功能与激活方式
L命令主要用于创建直线对象,用户可以通过指定起点和终点来绘制单条直线，或通过连续指定点来绘制由多条直线段组成的折线，在CAD中，激活L命令的方式有多种：
- 命令行输入：在命令行中直接输入"L"（不区分大小写），按回车键确认。
- 工具栏按钮：在"绘图"工具栏中找到"直线"图标（通常为一条斜线）并点击。
- 功能区选项卡：在"常用"或"绘图"选项卡中，选择"直线"工具。
激活命令后,命令行会提示"指定第一个点："，此时用户需通过鼠标点击或输入坐标值来确定直线的起点。
L命令的操作步骤与参数设置
绘制直线的过程可分为以下步骤,并涉及关键参数的设置：
指定起点
起点可以通过鼠标在绘图区直接点击,或输入绝对坐标（如"0,0"）、相对坐标（如"@10,5"）来定义，相对坐标需以"@"开头，表示相对于前一点的位移。
指定终点
确定起点后,命令行提示"指定下一点或[放弃(U)]："，此时可输入终点坐标或用鼠标点击，若输入"U"，可撤销上一步操作。
连续绘制与闭合
若需绘制多条连续直线,可在提示下继续输入点坐标，当需要闭合图形时，输入"C"（Close），系统会自动将终点与起点连接。

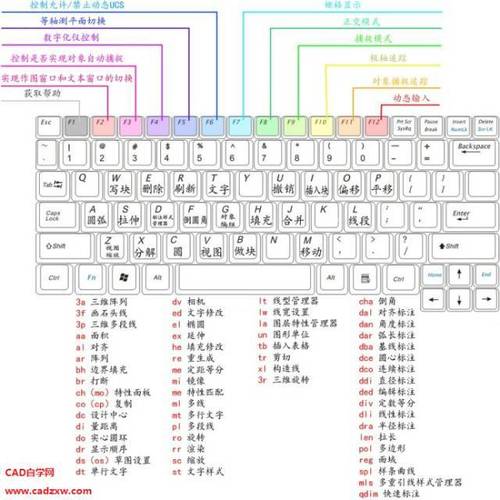

动态输入与正交模式
- 动态输入（DYN）：启用后，可在光标附近显示坐标和提示，方便实时预览直线长度和角度。
- 正交模式（F8）：开启后，直线只能水平或垂直绘制，适合绘制规则图形。
长度与角度输入
在指定下一点时,可直接输入长度值（如"100"）并按回车，然后移动鼠标调整方向，或输入角度（如"<45"）结合长度绘制斜线。
L命令的高级应用技巧
-
极坐标与相对坐标结合
绘制一条起点为(0,0)、长度为100且与X轴成30度的直线，可输入"@100<30"。

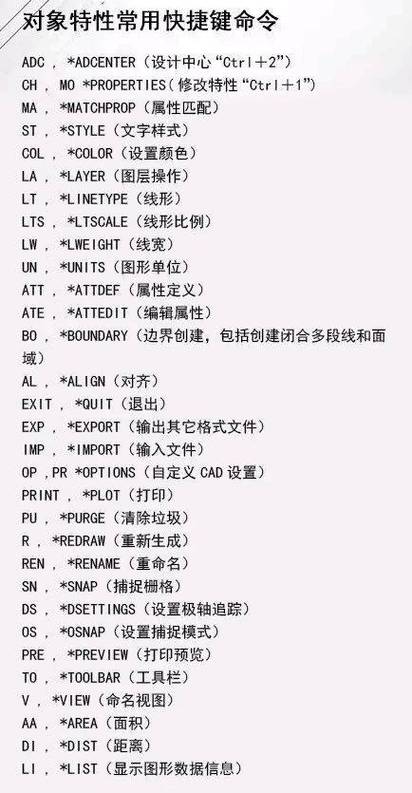

（图片来源网络，侵删） -
对象捕捉辅助
结合"对象捕捉"（如端点、中点、交点），可精确连接已有图形的点，避免手动计算坐标。 -
多线段与直线的转换
L命令默认绘制独立的直线对象，若需转换为单一多线段，可使用"编辑多线段"（PEDIT）命令，选择"合并"选项。 -
三维空间中的直线
在三维模式下，L命令可通过输入三维坐标（如"0,0,0"到"@10,5,8"）绘制空间直线，需配合"视图"工具调整观察角度。
L命令的常见问题与注意事项
-
直线显示为点或过短
可能是图形比例设置错误，需检查"单位"（UNITS）命令中的单位类型或缩放比例。 -
无法闭合图形
检查起点和终点是否在同一位置，或尝试使用"端点"对象捕捉精确对齐。 -
误操作后的恢复
若绘制过程中输入错误，可按"Ctrl+Z"撤销，或在命令行输入"U"回退上一步。

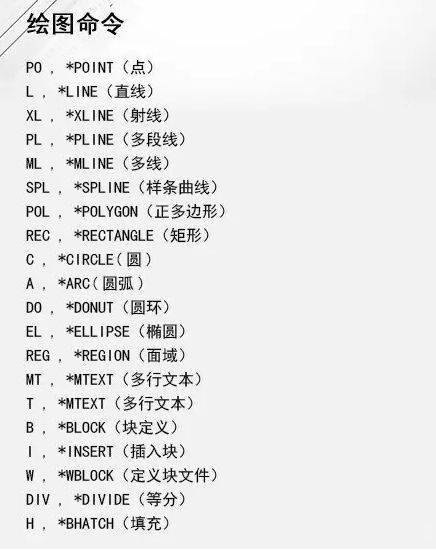

L命令与其他绘图命令的对比
| 命令 | 功能 | 与L命令的区别 |
|---|---|---|
| PL（多线段） | 绘制连续的直线或弧线，可设置线宽 | L命令绘制独立直线段，PL命令可创建单一对象并调整线宽 |
| XL（构造线） | 绘制无限长的参考线 | XL命令无起点和终点，适合辅助绘图；L命令有明确端点 |
| RAY（射线） | 绘制单向无限长的直线 | RAY从一点出发向单方向延伸，L命令为有限线段 |
L命令的实际应用案例
- 机械制图：绘制零件轮廓线，如轴类零件的外形边界。
- 建筑设计：快速绘制墙体轴线或门窗定位线。
- 电路图：连接电路元件的导线，结合"对象捕捉"确保精确连接。
相关问答FAQs
Q1: 如何使用L命令绘制与已知直线平行的线？
A1: 启用L命令后，先指定起点，然后输入"PAR"（Parallel），将光标悬停在已知直线上，系统会自动显示平行方向，再输入长度即可绘制平行线。
Q2: L命令绘制的直线如何批量修改颜色或线型？
A2: 选中所有直线后，按"Ctrl+1"打开"特性"面板，在"常规"选项中统一修改颜色、线型或线宽；也可使用"特性匹配"（MATCHPROP）命令，将一条直线的属性复制到其他直线上。
