在CAD软件中,RE命令是“REGEN”（重新生成）的快捷键，这是一个基础但非常重要的命令，主要用于刷新当前视口中的图形显示，当图形文件经过多次编辑、缩放或平移操作后，屏幕上可能会出现临时显示错误，如残留的标记、线条断裂、填充图案不完整或对象显示不清晰等问题，此时使用REGEN命令可以强制系统重新计算并重新生成所有图形对象的屏幕显示，确保显示内容与实际数据完全一致，REGEN命令的执行会触发图形数据库的重新计算，因此对于复杂图形，执行时间可能较长，建议在非紧急情况下使用。

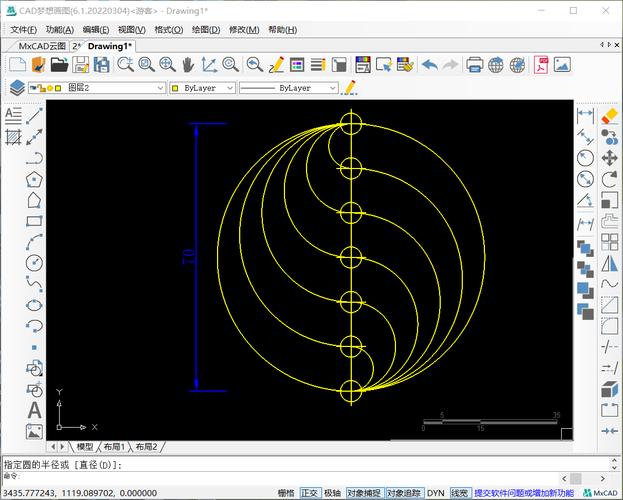

RE命令的核心功能与应用场景
REGEN命令的核心功能是重生成图形,其本质是重新计算所有对象的屏幕坐标并重新绘制，与“REDRAW”（重画）命令不同，REDRAW仅清除屏幕上的临时标记（如选择框、十字光标轨迹等），而不改变对象的实际显示状态；而REGEN则会重新计算对象的几何数据，解决因视图操作或编辑操作导致的显示异常，常见应用场景包括：
- 显示异常修复：当图形中出现“像素化”线条、填充图案错位或部分对象消失时，使用REGEN可恢复正常显示。
- 视图缩放后优化：在极端缩放（如放大至极小区域或缩小至全图）后，图形可能显示为简化线条，执行REGEN可恢复完整细节。
- 外部参照更新后：当外部参照文件被修改并重新加载后，使用REGEN可确保参照图形正确显示。

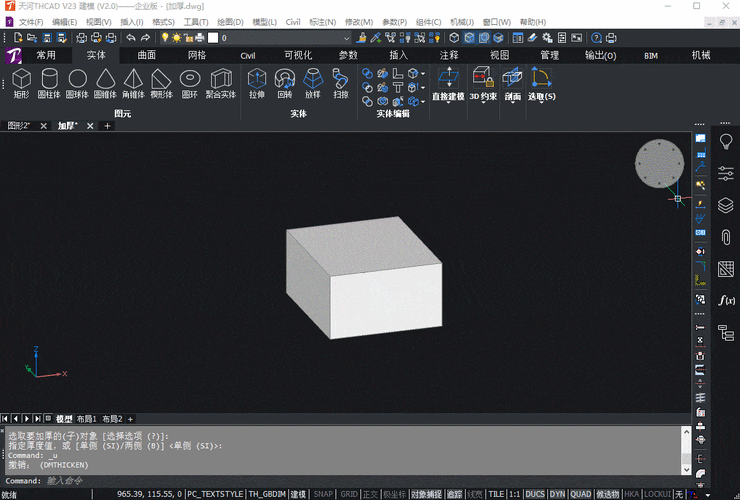

- 三维模型消隐处理：在三维视图中，REGEN会重新计算消隐线，使隐藏线不可见，提升模型真实感。

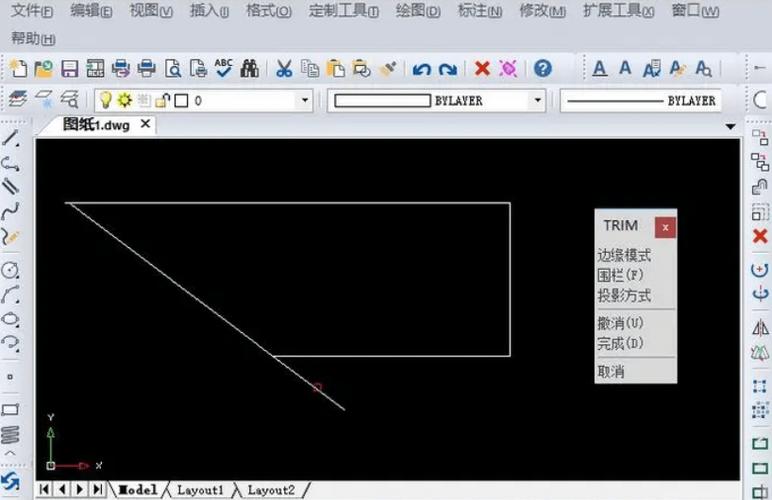

RE命令的执行方式与注意事项
REGEN命令的执行方式有多种,用户可通过以下方式触发：
- 命令行输入：在CAD命令行中直接输入“REGEN”或简写“RE”，按回车键确认。
- 菜单栏操作：依次点击“视图”→“重生成”或“视图”→“全部重生成”（REGENALL，重生成所有视口）。
- 快捷键：部分CAD版本支持通过快捷键（如Ctrl+Shift+R）快速调用。
执行REGEN命令时需注意以下事项：
- 性能影响：对于包含大量复杂对象（如三维实体、高精度填充、光栅图像）的图形，REGEN可能耗时较长，建议在保存文件前执行，避免频繁操作影响工作效率。
- 视口区别：REGEN仅重生成当前活动视口，而REGENALL（命令“RA”）会重生成所有视口，适用于多视口布局。
- 自动重生成控制：通过命令行输入“REGENAUTO”可设置是否自动重生成，当“REGENAUTO”设置为“关”时，系统在执行某些命令（如缩放）后不会自动重生成，需手动触发；设置为“开”时则自动重生成，但可能降低操作流畅度。
RE命令与其他相关命令的对比
为更清晰理解RE命令的作用,以下通过表格对比其与相似命令的功能差异：
| 命令 | 全称 | 功能描述 | 适用场景 | 性能影响 |
|---|---|---|---|---|
| RE/REGEN | 重新生成 | 重新计算并重绘当前视口的所有图形对象，修复显示错误 | 显示异常、视图缩放后优化、三维消隐 | 较高（复杂图形） |
| R/REDRAW | 重画 | 清除屏幕临时标记，不重新计算图形数据 | 快速清除十字光标轨迹、选择框残留 | 低 |
| RA/REGENALL | 全部重生成 | 重生成所有视口的图形对象 | 多视口布局、外部参照更新后 | 高（所有视口） |
| REGENAUTO | 自动重生成 | 控制是否在操作后自动执行REGEN | 避免频繁重生成或确保显示实时更新 | 依赖设置 |
RE命令的高级应用技巧
- 结合视图操作优化显示：在使用“ZOOM”（缩放）或“PAN”（平移）命令后，若图形显示卡顿或细节丢失，可输入“RE”快速恢复。
- 处理填充图案问题：当HATCH填充图案显示为空白或错乱时，执行REGEN可强制系统重新计算填充边界和图案。
- 三维模型渲染前准备：在渲染三维模型前，使用REGEN确保消隐线和网格显示正确，避免渲染结果出现异常。
- 脚本与自动化应用：在LISP脚本或动作录制中，可添加REGEN命令确保每一步操作后的显示准确性，尤其在批量处理图形时。
相关问答FAQs
Q1: REGEN和REDRAW命令有什么本质区别？为什么有时用REDRAW无法解决显示问题？
A1: REGEN（重新生成）和REDRAW（重画）的核心区别在于是否重新计算图形数据，REDRAW仅刷新屏幕显示，清除临时标记，但不改变对象的实际位置或属性；而REGEN会重新计算所有对象的几何坐标并重绘，因此能修复因数据计算错误导致的显示异常（如线条断裂、填充缺失），当显示问题源于视图缩放、编辑操作或外部参照更新导致的内部数据与显示不一致时，REDRAW无法解决，必须使用REGEN才能彻底修复。
Q2: 在处理大型复杂图形时，REGEN命令执行缓慢，如何优化操作效率？
A2: 为减少REGEN对大型图形性能的影响，可采取以下优化措施：① 使用“选项”对话框中的“显示”选项卡，勾选“仅显示轮廓”选项，在缩放时简化显示；② 通过命令行输入“VISRETAIN”，设置为“0”，减少外部参照重生成；③ 将复杂图形拆分为多个图层，仅在需要时打开相关图层；④ 使用“重生成选项”设置（如输入“REGENAUTO”并选择“关”），避免系统自动重生成；⑤ 定期清理图形数据库，删除冗余对象或使用“PURGE”命令清理未使用的块、图层等。
