在CAD软件中,块编辑器命令是用于创建和修改块定义的核心工具，通过该命令用户可以在专门的编辑环境中对块进行精细化操作，从而提高绘图效率和规范性，块是CAD中将多个对象组合为单个对象的集合，而块编辑器则提供了独立的界面，允许用户动态修改块中的几何图形、添加属性定义、设置可见性参数等，最终实现块的动态化和智能化，以下将从块编辑器的启动方式、界面组成、常用功能及操作技巧等方面进行详细说明。
块编辑器的启动方式

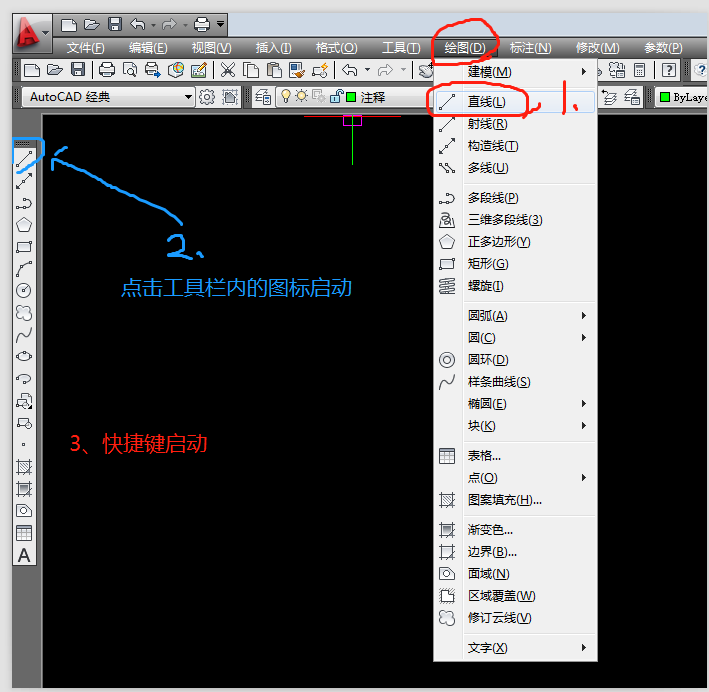

启动块编辑器主要有以下三种途径：
- 命令行输入：在CAD命令行中直接输入
BEDIT（快捷命令BE）并按回车，系统会弹出“编辑块定义”对话框，用户需选择要编辑的块名称或新建块。 - 功能区操作：切换到“插入”选项卡，在“块定义”面板中点击“块编辑器”按钮。
- 快捷菜单：在绘图区域选中块对象后，右键选择“块编辑器”命令，可直接进入该块的编辑环境。

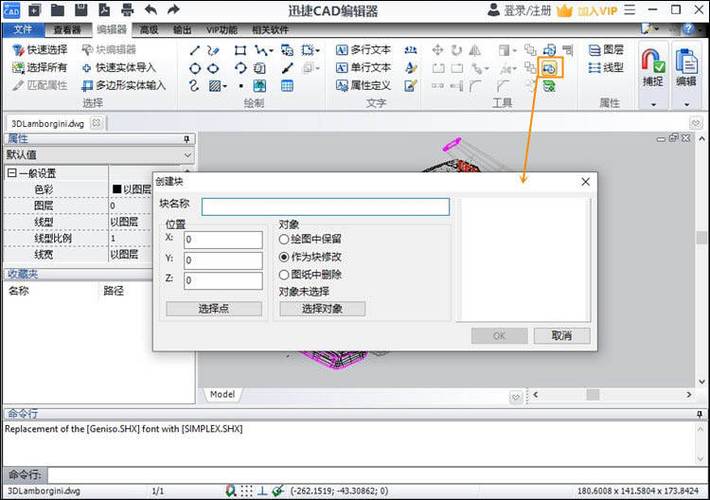

若选择新建块,系统会提示输入块名称，并基于当前选定的对象或绘图区域创建新的块定义。
块编辑器的界面组成
块编辑器界面与CAD主界面相似,但包含特有的工具面板和选项卡，主要组成部分包括：
- 选项卡：提供“块编辑器”、“插入”、“管理”等专用选项卡，块编辑器”选项卡包含“打开/保存块”“几何约束”“标注约束”等工具组。
- 工具面板：
- 绘图工具：如直线、圆、多段线等，用于修改块内的几何图形。
- 块编写选项板：包含“属性定义”“动态块”“可见性状态”等，用于添加块属性或动态行为。
- 参数集：预设的参数与动作组合，如“拉伸动作”“极轴拉伸”等，简化动态块创建。
- 绘图区域：显示当前块的定义内容，所有修改均在此实时预览。
- 工具栏：包含“保存块更改”“关闭块编辑器”等快捷按钮。
块编辑器的核心功能
块的几何编辑
在块编辑器中,用户可直接修改块的几何形状，例如增删对象、调整图层、修改线型等，所有修改将直接影响块的所有插入实例，但需注意“块编辑器”中的修改仅针对块定义，不会直接改变当前绘图区的块显示，需保存更改后更新。
属性定义与管理
属性是块中的非图形文本信息,用于存储数据（如零件编号、价格等），在块编辑器中，可通过“属性定义”工具添加属性，设置标签、提示、默认值等参数，创建一个“零件”块时，可添加“名称”“数量”等属性，插入块时自动弹出对话框输入属性值。
动态块创建
动态块是块编辑器的高级功能,通过添加参数和动作，使块可动态调整，常见操作包括：
- 添加参数：如点参数、线性参数、极轴参数等，用于定义块的约束点或方向。
- 绑定动作：如拉伸动作、移动动作、旋转动作等，使参数变化时块几何图形相应调整。
创建一个“门”块时，可添加线性参数和拉伸动作，使门宽度可通过夹点动态调整。
可见性状态设置
对于包含多个子对象的块,可通过“可见性状态”工具设置不同显示模式，一个“螺栓”块可包含“头部”“螺纹”两部分，通过创建“显示头部”“显示螺纹”等状态，实现块的快速切换。
块的测试与保存
编辑完成后,可在块编辑器中通过“测试块”按钮预览动态效果，确认无误后点击“保存块更改”或“关闭块编辑器并保存更改”，系统将更新块定义并提示是否更新当前图形中的块实例。
操作技巧与注意事项
- 图层管理：块编辑器中应统一图层设置，避免块插入后因图层冲突导致显示异常。
- 属性继承：修改块属性定义后，已插入的块属性不会自动更新，需通过“属性同步”或重新插入块实现。
- 动态块优化：动作参数应与几何对象精确关联，避免动态操作时出现意外变形；可使用“块编写选项板”中的“参数集”简化复杂动作的添加。
- 版本兼容性：低版本CAD可能不支持高版本的动态块功能，需注意文件版本兼容性。
相关操作流程示例（以创建动态“螺栓”块为例）
- 启动块编辑器：输入
BEDIT命令，新建“螺栓”块，选择螺栓轮廓图形。 - 添加属性：使用“属性定义”工具添加“规格”属性，设置标签为“规格”，提示为“输入螺栓规格”。
- 设置可见性状态：创建“显示头部”“显示螺纹”两种状态，分别关联螺栓头部和螺纹图形。
- 添加动态参数：为螺栓长度添加线性参数，绑定拉伸动作，使长度可通过夹点调整。
- 测试与保存：点击“测试块”验证动态效果，保存更改后完成块定义。
相关问答FAQs
Q1：为什么在块编辑器中修改图形后，绘图区的块没有更新？
A：块编辑器中的修改需手动保存，完成编辑后，需点击“保存块更改”按钮或关闭编辑器时选择“保存更改”，系统会提示是否更新当前图形中的所有块实例，选择“是”即可同步修改。
Q2：如何将动态块中的属性数据导出为Excel表格？
A：CAD本身不支持直接导出属性数据，但可通过以下方法实现：
- 使用

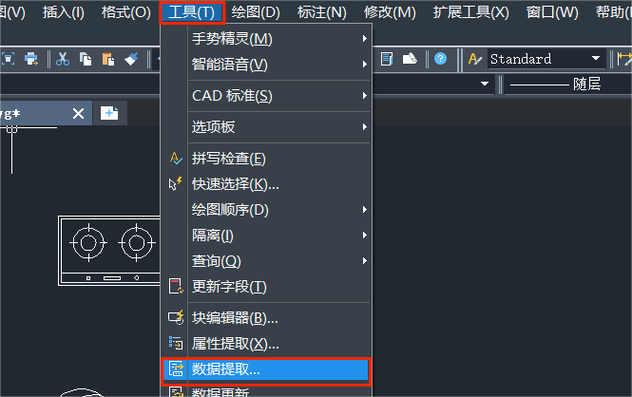

ATTEXT命令（属性提取）生成CSV格式文件，再导入Excel； - 通过第三方插件（如“CAD工具箱”）批量提取属性数据；
- 手动复制粘贴：双击块插入实例，在“增强属性编辑器”中查看属性值，逐个记录到Excel。
