在CAD软件中，三维模型的编辑操作往往比二维图形更为复杂，尤其是当模型中存在多余、重复或不需要的几何元素时，如何高效清理模型成为提升设计效率的关键，CAD中的“三维清除”命令并非一个独立的工具名称，而是通过一系列命令组合实现的模型清理功能，主要目的是删除冗余对象、修复破损几何体、优化模型结构，从而保证模型的准确性、减少文件体积，并为后续操作（如渲染、分析、加工）提供基础，以下将从功能原理、常用命令、操作步骤、注意事项及高级技巧等方面详细解析CAD三维模型的清理方法。

三维清除的核心功能与适用场景

三维清理的核心目标是“去冗余、保精度”，具体包括以下几类操作：

1. 删除重复对象：如建模过程中因多次复制、阵列产生的重叠实体、曲面或网格，这些对象不仅占用资源，还可能导致布尔运算失败。
2. 修复破损几何体：例如实体表面出现“孔洞”、边界不闭合、自相交曲面等问题，这些问题通常由布尔运算错误、曲面修剪不当或导入模型损坏引起。
3. 优化模型结构：简化不必要的细节（如小圆角、细长分割面）、合并共面曲面、删除隐藏的几何历史，以降低模型复杂度。
4. 清理无效数据：如删除未关联的块参照、多余的材质贴图、损坏的视图配置等非几何信息。

适用场景包括：复杂装配体设计、STL模型修复、逆向工程后的模型优化、以及为3D打印或CAM加工准备模型等。

实现三维清除的常用命令及操作详解

CAD的三维清理需结合多个命令协同完成，以下是AutoCAD中常用的核心命令及操作步骤：

删除重复对象（OVERKILL命令）

• 功能：快速识别并删除模型中的重叠、共线、重复的几何对象（包括直线、圆、多段线、三维实体等）。
• 操作步骤：
  1. 输入命令 OVERKILL 并回车，打开“删除重复对象”对话框。
  2. 在“对象”选项卡中，设置检查类型（如“直线、圆弧、多段线”等），勾选“优化多段线”（合并相连的线段为单条多段线）。
  3. 在“特性”选项卡中，设置容差值（如“距离”容差为0.01mm，避免因微小偏差漏删），勾选“忽略颜色、图层、线型差异”（仅几何位置重复才删除）。
  4. 点击“确定”，程序自动扫描并删除重复对象，显示清理结果（如“删除5个重复对象”）。
• 注意：此命令对三维实体和曲面同样有效，但需确保模型未被锁定或冻结在图层中。

修复三维实体（UNDO、JOIN、BOUNDARY命令组合）

• 破损实体的常见问题：布尔运算后出现“非实体”错误、实体表面存在裂缝、无法进行并集/差集运算。
• 修复步骤：
  • 步骤1：检查实体有效性
    输入 MASSPROP 命令选择实体，若提示“非实体”或“错误：无法计算属性”，则说明实体存在破损。
  • 步骤2：分解与重组

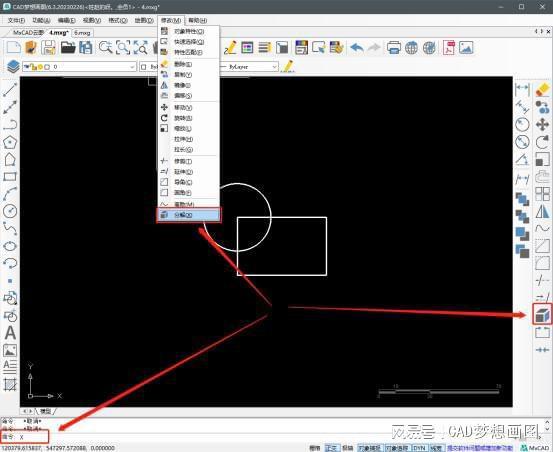

    若实体由多个部分组成，先输入 EXPLODE 分解为基本体（如曲面、面域），再使用 JOIN 命令将相邻的共面面域或曲面合并。
  • 步骤3：重新创建封闭边界
    对于表面孔洞，使用 BOUNDARY 命令在孔洞位置创建封闭面域，再通过 EXTRUDE 拉伸为实体，最后用 UNION 或 SUBTRACT 与原实体合并。
• 高级工具：AutoCAD的“修复工具”（命令 REPAIRSHAPE）可自动修复非流形几何（如“零厚度”实体），适用于复杂曲面修复。

清理曲面与网格（SMOOTHCONVERT、PMESHEDIT命令）

• 曲面优化：对于由导入的网格或点云生成的曲面，可能存在冗余三角面或尖锐棱角，使用 SMOOTHCONVERT 命令将网格转换为平滑曲面时，可通过“平滑度”参数控制细节保留程度，减少不必要的面片。
• 网格编辑：输入 PMESHEDIT 打开“网格编辑”选项板，使用“优化面”功能合并相邻的小面，或“锐化边”保留关键特征，避免模型过度简化。

清理非几何数据（PURGE命令）

• 功能：删除模型中未使用的命名对象，如块定义、图层、文字样式、材质等，减少文件大小。
• 操作步骤：
  1. 输入 PURGE 命令，打开“清理”对话框。
  2. 勾选“确认要清理的每个对象”（避免误删有用项），点击“全部清理”，程序自动扫描并删除未使用的项目。
  3. 重复执行“全部清理”，直到无法清理为止（嵌套块需清理多次）。
• 注意：三维模型中，未使用的“UCS”或“视图”配置也会占用资源，建议一并清理。

三维清理的注意事项与最佳实践

1. 备份模型：执行清理前务必保存副本，避免误删关键几何体导致无法恢复。
2. 分步清理：先清理重复对象，再修复破损几何，最后优化结构，避免因操作混乱导致问题复杂化。
3. 检查容差设置：容差值过小可能导致漏删重复对象，过大则可能误删相邻的有效几何，需根据模型精度要求调整（如机械设计建议0.001~0.01mm，建筑设计可适当放宽）。

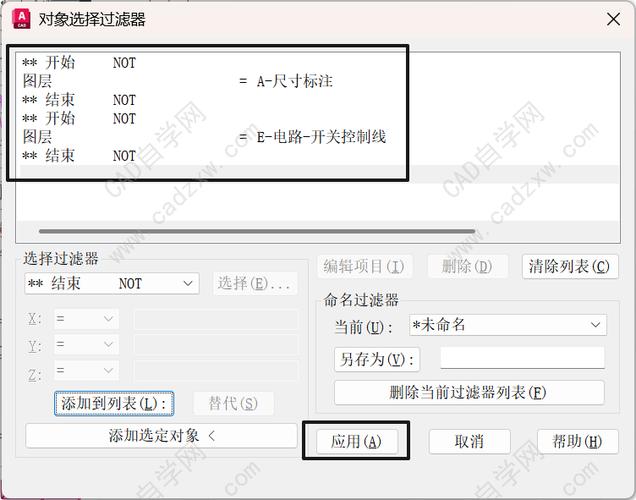

4. 利用图层管理：将需清理的对象单独置于一个图层，清理后冻结或删除该图层，避免影响其他部分。
5. 第三方工具辅助：对于复杂模型（如STEP、IGES格式），可使用“Geomagic Wrap”或“Netfabb”等专业修复软件预处理，再导入CAD进行精细化清理。

相关问答FAQs

问题1：为什么使用OVERKILL命令后仍提示存在重复对象？
解答：可能原因包括：① 容差设置过小，导致几何位置存在微小偏差未被识别；② 对象类型未完全覆盖（如仅勾选“直线”而未勾选“多段线”）；③ 模块化设计中，块参照内的重复对象需先分解再清理，建议调整容差至合理范围（如0.1mm），或使用“EXPLODE”命令分解块后重新执行OVERKILL。

问题2：三维实体进行布尔运算后提示“无效的布尔运算对象”，如何快速修复？
解答：通常因实体存在非流形几何（如零厚度区域）或边界不闭合导致，修复步骤：① 输入 REPAIRSHAPE 命令，选择实体，程序自动尝试修复非流形部分；② 若修复失败，使用 SLICE 命令分割实体，删除异常部分后重新创建封闭体；③ 通过 SECTIONPLANE 创建截面，检查实体内部是否有未封闭的孔洞，再用 BOUNDARY 和 EXTRUDE 补全，若问题仍存在，可导出为STL格式,用第三方软件修复后重新导入CAD。
