核心原理与数据准备
-
坐标系统统一性
所有节点必须具有明确的经纬度信息（WGS84或GCJ-02标准），若原始数据仅包含地址名称（如“北京市海淀区”），需通过地理编码服务转换为坐标点，常用工具包括：
（图片来源网络，侵删）- ArcGIS Online的“地理编码”功能
- Google Maps API中的
geocode()方法 - Python库
geopy（支持多源查询,如Nominatim开放接口）
-
数据格式标准化
建议采用以下结构存储网络节点与边的信息：
| ID | Name | Latitude | Longitude | Type | Weight/Value |
|----------|--------------|----------|------------|-----------|--------------|
| N001 | 数据中心A | 39.9087 | 116.3975 | Facility | 10Gbps |
边的表格可扩展为三元组形式：SourceID → TargetID → Attribute,例如光纤链路的带宽参数。 -
投影变换适配
当使用非Web墨卡托投影时（如UTM分区），需在GIS软件中进行动态重投影，QGIS用户可通过右键图层→“设置CRS”→选择目标坐标系实现自动转换。
主流实现方案对比
方案A：专业级GIS平台（适合复杂分析）
| 工具 | 优势 | 典型操作流程 | 适用场景 |
|---|---|---|---|
| ArcGIS Pro | 三维渲染+空间统计强大 | 导入Shapefile→添加XY事件层→创建网络数据集→符号化分级显示 | 电信基站规划、物流路由优化 |
| QGIS | 开源免费+插件生态丰富 | 加载CSV矢量化→启用“MMQGIS”插件生成热力图→结合TimeManager做动态演变 | 科研论文配图、历史变迁研究 |
| MapInfo Pro | 行业模板预设完善 | 直接拖拽Tabular数据到地图窗口→自动匹配地理位置字段→样式编辑器调整线宽颜色 | 市政管网检修、应急响应部署 |
方案B：编程交互式开发（灵活定制）
以Python为例,结合以下库可实现高度可控的效果：
import networkx as nx
import matplotlib.pyplot as plt
from cartopy import crs, feature
# 创建底图
ax = plt.axes(projection=crs.PlateCarree())
ax.add_feature(feature.LAND) # 添加陆地轮廓
ax.set_extent([minlon, maxlon], [minlat, maxlat]) #限定可视区域
# 绘制网络
G = nx.read_gpickle("topology.pkl") # 反序列化预存的网络对象
pos = {n: (data[n]['lat'], data[n]['lon']) for n in G.nodes()}
nx.draw(G, pos, ax=ax, node_size=50, edge_color='r')
plt.show()
关键技术点：
✅ Cartopy处理地理边界与标签避让
✅ Folium生成交互式HTML地图（支持缩放/弹窗信息窗）
✅ PySAL进行空间自相关分析并着色分级
方案C：在线可视化工具（零代码快速上手）
推荐平台特性对照表： | 平台 | 特色功能 | 输出限制 | |--------------|-----------------------------------|------------------------------| | Kepler.gl | 百万级点云流畅渲染 | 需注册账号且免费版有水印 | | Deck.gl | React组件集成度高 | 依赖JavaScript基础 | | UMap | 支持GPX轨迹叠加 | 高级功能需付费订阅 | | Tableau | 拖拽式操作+故事线叙述 | 地理角色识别偶尔出错 |
关键细节优化技巧
-
视觉层次控制
- 按流量大小设置线条透明度渐变（
alpha=value/max_value） - 使用分位数断点对节点进行色彩分段（Jenks Natural Breaks算法效果最佳）
- 添加半透明遮罩层突出重点区域（如行政区划边界用浅灰色描边）
- 按流量大小设置线条透明度渐变（
-
性能瓶颈解决方案
- LOD（Level of Detail）分级加载：远距离显示简化版几何图形
- WebGL加速渲染：Three.js库可将帧率提升至60FPS以上
- 数据采样策略：当点密度过高时采用聚合显示（Hexagon Binning）
-
交互增强设计
（图片来源网络，侵删）- Hover提示框应包含完整元数据（IP地址、设备型号等）

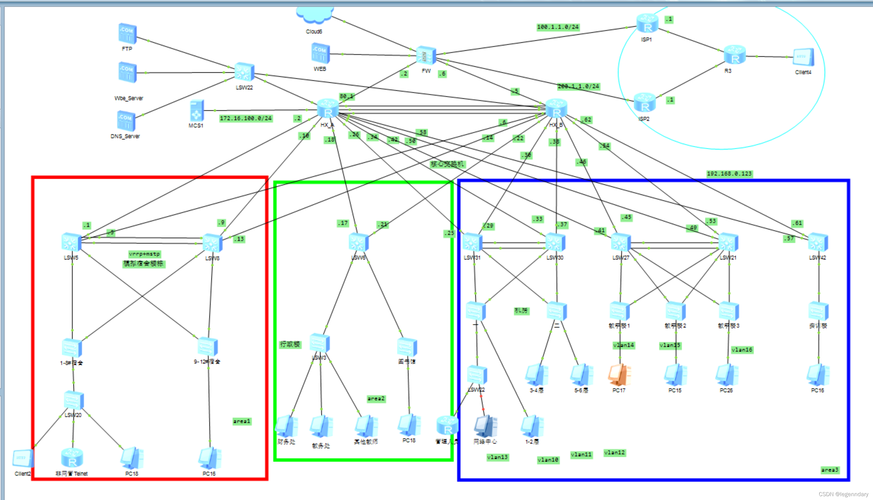

- 双击节点触发钻取分析（Drill Down）到子网拓扑
- 快捷键绑定常用操作（Ctrl+滚轮缩放、Shift+拖动平移视图）
典型错误规避指南
⚠️ 常见误区 修正措施 坐标顺序混淆（经度在前vs纬度在前） 严格遵循EPSG:4326标准的Lon/Lat排列顺序 忽略大地水准面高程影响 对于跨流域项目补充海拔注记层 过度使用绝对定位导致布局拥挤 启用力导向算法模拟物理弹簧模型平衡位置 未校验坐标有效性出现飞点现象 预处理阶段用Turf.js的booleanPointInPolygon过滤异常值
FAQs
Q1: 如果某些节点没有精确坐标怎么办？
A: 可采用两种补救方案：①利用周边已知点的重心估算近似位置；②通过POI兴趣点匹配获取候选集后人工校正,推荐使用ArcGIS的Snapping工具吸附到最近道路中心线。

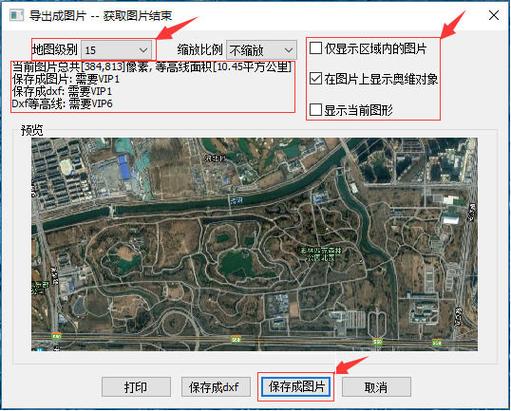

Q2: 如何在保持清晰度的前提下压缩超大尺寸图片导出？
A: 优先选用SVG矢量格式保证无损缩放；若必须输出位图，则在Illustrator中执行以下设置：分辨率≥300DPI、抗锯齿开启、背景选透明而非白色填充，对于网页嵌入场景，建议使用WebP格式兼顾
