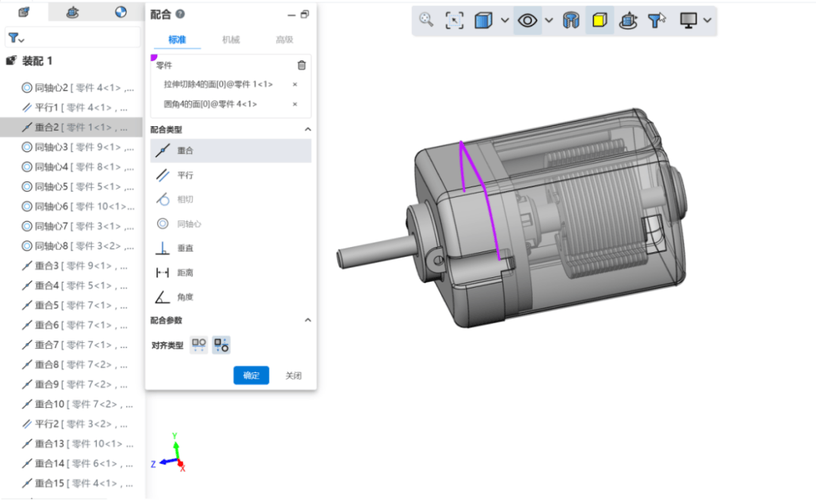

在CAD软件中，将二维平面图形转换为三维模型是工程设计中常见的操作，主要通过一系列三维建模命令实现，这些命令能够基于二维轮廓生成三维实体，或直接构建三维几何体，从而提升设计的可视化效果和功能性，以下将详细介绍常用的CAD平面转三维命令及其应用方法。

拉伸（EXTRUDE）是最基础的三维转换命令，可将二维闭合轮廓（如多段线、圆、矩形等）沿指定路径或高度拉伸为三维实体，操作时需先选择二维对象，输入拉伸命令后，指定拉伸高度或路径，将一个矩形拉伸50个单位，即可生成一个长方体；若选择“倾斜角”选项，还可生成带锥度的实体，适用于创建斜面结构。

旋转（REVOLVE）命令通过将二维轮廓绕指定轴旋转生成回转体，适用于创建圆柱、圆锥、球体等对称模型，操作步骤包括选择轮廓对象、指定旋转轴（可以是直线或两点）、输入旋转角度（默认360度），将一个直角三角形绕其一条直角边旋转，可生成圆锥体；若轮廓包含非线段部分，需确保其为闭合多段线，否则旋转可能失败。

扫掠（SWEEP）命令沿指定路径拉伸二维轮廓，适用于创建复杂的三维路径体，如弹簧、管道或螺纹，使用时需先定义扫掠路径（如多段线、螺旋线）和扫掠截面（闭合二维图形），命令会自动将截面沿路径延伸，用圆形截面沿螺旋线路径扫掠，可生成弹簧模型；通过设置“对齐”和“扭曲”选项，可调整截面与路径的相对方向。

放样（LOFT）命令通过在多个二维截面之间过渡生成三维实体，适用于创建非均匀变化的复杂模型，如飞机机翼、汽车外壳等，操作时需依次选择两个或多个闭合截面（截面形状可不同），并指定放样路径或导向线，选择大小不同的圆形截面进行放样，可生成圆台或异形管道；通过设置“起点轮廓幅值”等选项，可控制模型的平滑度。

除上述命令外，平面曲面（PLANESURF）可将二维封闭区域直接转换为平面三维曲面，适用于快速构建底面或基准面；网格曲面（MESH）命令可将二维对象转换为网格模型，适用于轻量化渲染或动画制作。压印（IMPRINT）、抽壳（SHELL）等编辑命令可进一步优化三维实体，如在实体表面添加凹凸特征或生成中空结构。

在实际应用中，选择合适的命令需根据设计需求决定：若模型具有拉伸或旋转特征，优先使用EXTRUDE或REVOLVE；若路径复杂且截面不变，SWEEP更高效；若需多截面平滑过渡，LOFT是最佳选择，需确保二维轮廓为闭合状态，避免因非闭合对象导致转换失败。

以下为常用平面转三维命令的对比总结：

相关问答FAQs：

Q1：为什么使用拉伸命令时提示“所选对象无法拉伸”？
A：通常是因为选择的二维对象非闭合状态，如未闭合的多段线、自相交曲线或零宽度线，需先使用“编辑多段线（PEDIT）”命令将对象合并为闭合多段线，或使用“边界（BOUNDARY）”命令生成闭合区域后再拉伸，确保对象位于同一平面，避免三维空间中的非共面图形导致错误。

Q2：如何通过旋转命令生成带孔洞的回转体？
A：在绘制二维轮廓时，需将孔洞轮廓与主体轮廓合并为单个闭合多段线，创建一个带圆孔的圆柱体，需先绘制圆形孔和矩形主体，使用“PEDIT”的“合并”选项将其转化为一个整体，再执行旋转命令，若孔洞与主体未合并，旋转后将生成两个独立实体，需通过“差集（SUBTRACT）”命令布尔运算后得到最终模型。
