在CAD软件中，放样命令（Loft）是一种通过多个截面形状创建三维复杂实体的高级建模功能，它通过在一系列截面之间平滑过渡生成实体或曲面，适用于创建管道、异形零件、工业产品等不规则三维模型，掌握放样命令的快捷键及操作技巧，能显著提升三维建模效率，本文将详细介绍CAD放样命令的快捷键、操作步骤及注意事项。
放样命令的快捷键与调用方式
在主流CAD软件（如AutoCAD、中望CAD等）中，放样命令的默认快捷键为 LOFT，用户可通过以下三种方式调用该命令：
- 快捷键输入：在命令行直接输入
LOFT并按回车键确认。 - 功能区面板：切换至“三维建模”选项卡，在“实体”或“曲面”面板中找到“放样”按钮（图标通常为两个截面通过曲线连接的形态）。
- 命令菜单：依次点击“绘图”→“建模”→“放样”。
部分CAD软件（如AutoCAD）支持自定义快捷键，用户可通过“选项”中的“自定义”功能将放样命令关联为更易记忆的快捷键（如 LT）。
放样命令的操作步骤
放样命令的核心是通过定义多个截面轮廓、引导路径或路径曲线来生成三维模型，具体操作步骤如下：
准备截面轮廓
截面轮廓是放样模型的基础，需为闭合或开放的二维图形（如圆、多边形、样条曲线等），确保所有截面轮廓位于同一平面或平行平面内，且截面形状需按逻辑顺序排列（如从大到小或从简到繁）。
- 绘制方法：使用“绘图”工具栏中的“圆”“矩形”“多段线”等命令绘制截面，并通过“移动”命令调整截面位置。
- 注意事项：若截面为非闭合图形，放样结果将生成曲面而非实体。
启动放样命令
调用 LOFT 命令后，命令行提示：“按放样次序选择横截面”，此时需按顺序依次点击所有截面轮廓（建议从起点到终点依次选择，避免顺序错误导致模型扭曲）。
选择放样模式
完成截面选择后，命令行提示：“输入选项 [导向(G)/路径(P)/仅横截面(C)] <仅横截面>”，用户可根据需求选择放样模式：
| 模式选项 | 功能说明 | 适用场景 |
|---|---|---|
| 仅横截面（默认） | 仅通过截面轮廓生成放样模型，无引导或路径控制 | 创建规则变化的实体（如圆锥台、变径管） |

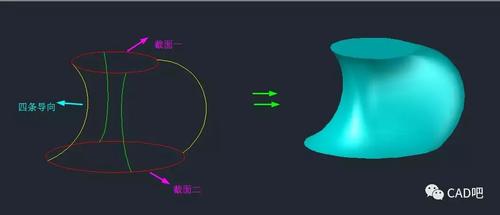

| 导向（G） | 使用导向曲线控制截面形状的过渡，导向曲线需与截面相交 | 创建复杂形状（如带弧度的手柄、机翼） |
| 路径（P） | 使用指定路径曲线引导截面轮廓的拉伸路径，路径需为开放曲线 | 创建沿固定路径延伸的模型（如螺旋管、电缆） |
完成放样
选择模式后，按回车键确认，系统将自动生成放样实体或曲面，若对结果不满意，可通过“放样设置”（命令行输入 LOFTSETTINGS）调整曲面连续性（如平滑度、拟合控制等）。
放样命令的注意事项
- 截面顺序：截面选择顺序直接影响放样模型的形状，需严格按照设计意图选择，避免模型出现交叉或扭曲。
- 几何约束：导向曲线或路径曲线需与截面轮廓相交，且曲线本身不能自相交，否则放样失败。
- 图形简化：复杂截面或过多导向曲线可能导致计算量增大，建议尽量简化图形，提升建模效率。
- 版本差异：不同CAD版本的放样命令功能略有差异（如AutoCAD 2020支持更丰富的曲面控制）,需参考软件帮助文档。
相关问答FAQs
Q1：放样时提示“横截面未正确闭合”，如何解决？
A：该错误通常由截面轮廓未完全闭合或存在微小间隙导致，解决方法：使用“边界”或“面域”命令将截面转换为闭合区域，或检查轮廓是否有断点（通过“对象捕捉”精确绘制）。
Q2：放样生成的模型表面不平滑，如何优化？
A：可通过以下方式优化：① 在“放样设置”中增加“拟合步数”（默认为5，最大可设20）；② 使用“平滑度”选项调整曲面精度；③ 若使用导向模式，确保导向曲线与截面过渡自然,避免剧烈转折。
