CAD命令的使用是掌握计算机辅助设计的核心技能，通过命令输入与操作，用户能够高效完成图形绘制、编辑与标注等任务，本文将以图文结合的方式，详细解析常用CAD命令的功能与操作步骤,帮助用户快速上手。

基础绘图命令

绘制图形是CAD操作的基础，以下为最常用的绘图命令及使用方法：

直线（LINE/L）

功能：绘制连续直线段。
操作步骤：

• 命令行输入“L”回车，启动直线命令；
• 指定第一点（可通过鼠标点击或输入坐标，如“0,0”）；
• 指定下一点（如“@100,0”表示相对于第一点水平向右100单位）；
• 连续输入点或回车结束命令。
  技巧：输入“C”可闭合图形，形成首尾相连的多边形。

圆（CIRCLE/C）

功能：绘制圆形，支持多种定义方式。
操作步骤：

• 输入“C”回车；
• 指定圆心（如“50,50”）；
• 输入半径或直径（如“30”或“D”+直径值）。
  其他方式：通过三点（3P）、两点（2P）或相切相切半径（TTR）绘制，需根据提示选择相应选项。

矩形（RECTANG/REC）

功能：绘制矩形，可设置圆角、宽度等属性。
操作步骤：

• 输入“REC”回车；
• 指定第一个角点（如“0,0”）；
• 指定对角点（如“100,80”），或输入“D”分别设置长度与宽度。
  扩展：输入“F”可设置圆角半径，输入“W”可设置线宽。

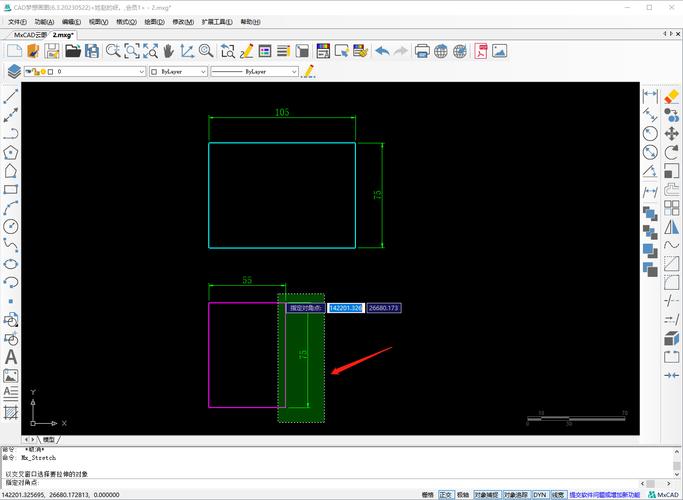

编辑修改命令

图形绘制完成后，常需通过编辑命令调整细节，提升绘图效率。

修剪（TRIM/TR）

功能：以其他对象为边界，修剪掉指定对象的多余部分。
操作步骤：

• 输入“TR”回车，两次回车选择所有对象作为边界；
• 单击需要修剪的对象（如多余线段），右键结束。
  技巧：按住Shift键可切换为“延伸”模式，将对象延伸至边界。

偏移（OFFSET/O）

功能：创建与选定对象平行的新对象，如平行线、同心圆等。
操作步骤：

• 输入“O”回车，设置偏移距离（如“10”）；
• 选择原对象，在需要的一侧单击确定偏移方向。
  注意：偏移多段线时，若存在圆弧，偏移后的圆角半径可能需手动调整。

阵列（ARRAY/AR）

功能：按指定规则复制对象，形成矩形、路径或环形阵列。
操作步骤（以矩形阵列为例）：

• 输入“AR”回车，选择“矩形阵列”；
• 选择对象，设置行数、列数及间距（如行数“3”、列数“4”、行间距“20”、列间距“30”）；
• 预览后回车确认。
  进阶：环形阵列需指定中心点、项目数量及填充角度，适合绘制齿轮、法兰盘等零件。

标注与文字命令

标注是图形尺寸信息的重要载体，文字则用于添加注释或说明。

线性标注（DIMLINEAR/DLI）

功能：标注水平或垂直方向的尺寸。
操作步骤：

• 输入“DLI”回车；
• 指定第一条尺寸界线原点（如端点A）；
• 指定第二条尺寸界线原点（如端点B）；
• 拖动鼠标至合适位置单击，确定尺寸线位置。

多行文字（MTEXT/T）

功能：创建多行文本，支持格式调整（如字体、大小、颜色）。
操作步骤：

• 输入“T”回车，拖动鼠标指定文字区域；
• 在文字编辑器中输入内容，设置格式后回车确认。
  技巧：输入“%%D”可显示“°”符号，“%%C”显示“Φ”直径符号。

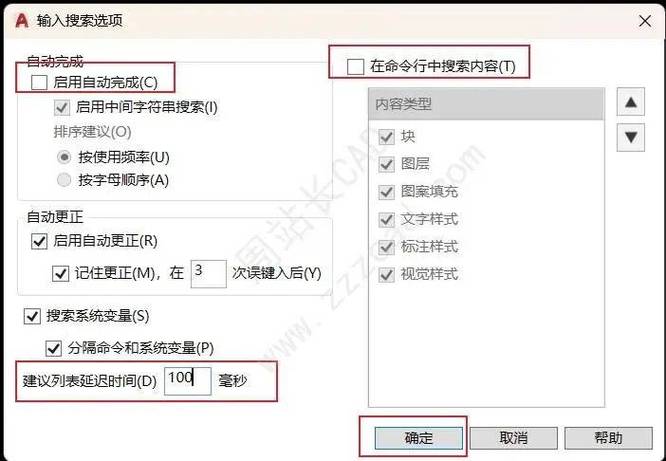

视图与辅助工具

合理使用视图与辅助工具，能大幅提升绘图精度与效率。

缩放（ZOOM/Z）

功能：调整视图显示比例，便于观察细节或整体图形。
常用选项：

• “实时”（默认）：按住鼠标左键拖动缩放；
• “窗口（W）”：框选区域放大；
• “全部（A）”：显示所有图形对象。

对象捕捉（OSNAP）

功能：自动捕捉对象关键点（端点、中点、圆心等），确保绘图精度。
设置方法：右键状态栏“对象捕捉”→“设置”，勾选所需捕捉模式，或按F3键开关。

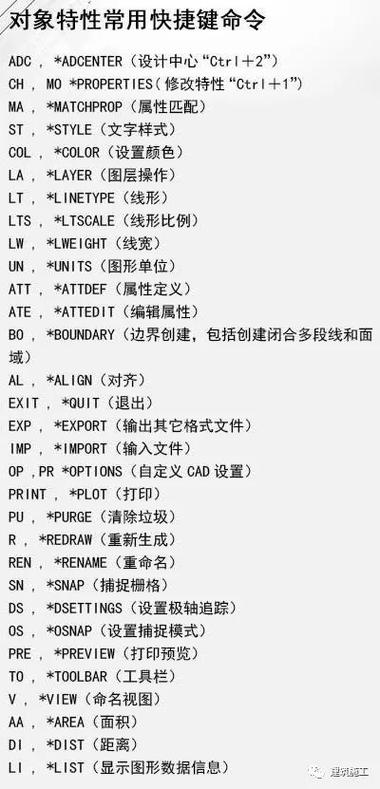

常用命令快捷键汇总表

相关问答FAQs

Q1：如何快速选择CAD中的复杂对象？
A：可通过以下方式高效选择：

1. 窗选（W）：从左向右拖动鼠标，完全框选的对象被选中；
2. 窗交（C）：从右向左拖动鼠标，与选择框相交的对象被选中；
3. 快速选择（QSELECT）：输入“QSELECT”回车，按对象类型（如图层、颜色）批量选择。

Q2：CAD中“块”的作用是什么？如何创建块？
A：块是多个对象的组合，可重复插入并统一修改，提高绘图效率，创建块步骤：

1. 绘制需定义为块的图形；
2. 输入“BLOCK/B”回车，弹出“块定义”对话框；
3. 输入块名称，选择基点（插入时的参考点），选择对象后点击“确定”，创建后，通过“INSERT/I”命令可随时调用块。
