在CAD软件中，命令行是用户与软件交互的核心界面，通过输入命令和参数可以高效完成绘图、编辑、标注等操作，许多用户尤其是初学者常常找不到命令行的位置或不知道如何调出，本文将详细介绍CAD中调出命令行的多种方法、不同界面下的操作技巧以及命令行的功能扩展,帮助用户全面掌握这一重要工具。
在AutoCAD等主流CAD软件中，调出命令行最直接的方法是通过快捷键，默认情况下，CAD的命令行快捷键是“Ctrl+9”，这一组合键可以快速切换命令行的显示与隐藏状态，当用户按下“Ctrl+9”时，如果命令行当前处于隐藏状态，界面底部会立即弹出命令行窗口；如果命令行已经显示，再次按下该快捷键则会隐藏窗口，这种方法无需鼠标操作，适合在绘图过程中频繁切换显示状态的用户,能够有效提升绘图效率。
除了快捷键，用户还可以通过功能区选项卡调出命令行，在CAD的经典工作空间或三维建模工作空间中，顶部功能区包含“视图”选项卡，点击后在“窗口”面板中可以找到“命令行”选项，单击该选项，命令行窗口会在绘图区域底部自动展开，值得注意的是，不同版本的CAD软件功能区布局可能略有差异，例如在AutoCAD 2020及更高版本中，“命令行”选项可能位于“视图”选项卡的“用户界面”面板下,用户需要根据实际使用的版本进行查找。

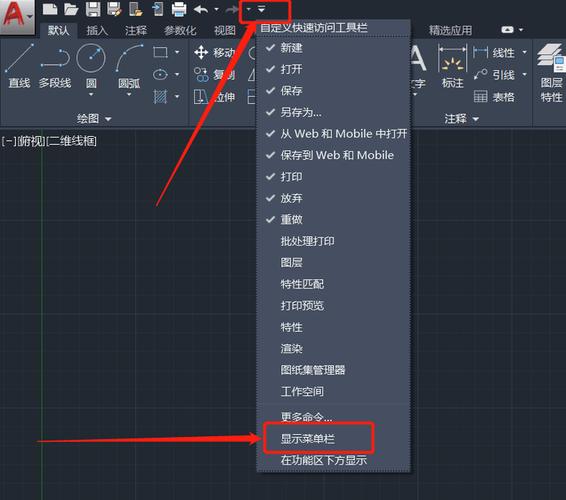

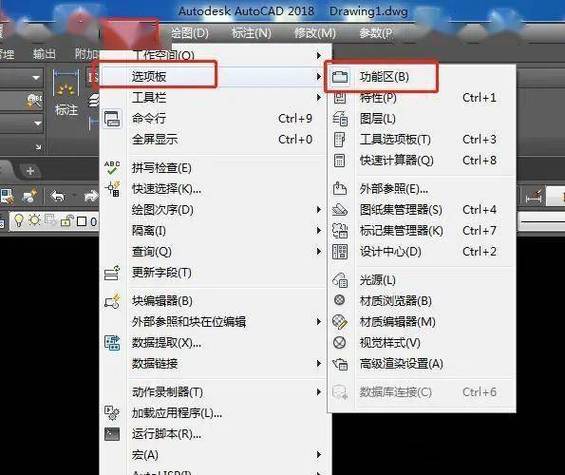

对于习惯使用菜单栏的用户，调出命令行同样简单，在CAD界面顶部启用菜单栏（默认情况下可能隐藏，可通过“工具”菜单中的“选项板”勾选“菜单栏”显示），点击“工具”菜单，在下拉列表中选择“命令行”选项，即可打开命令行窗口，这种方法适合不熟悉快捷键或功能区布局的老用户,通过菜单导航可以直观地找到所需功能。
另一种便捷方式是通过输入命令本身调出命令行，在CAD中，许多功能都有对应的命令名称，COMMANDLINE”或“CMD”命令，用户只需在绘图区域的任意位置输入“COMMANDLINE”并按下回车键，命令行窗口便会立即显示，这种方法的优势在于无需记忆快捷键或菜单路径，尤其适合临时需要调用命令行的场景，需要注意的是，部分CAD软件的命令名称可能存在简写形式，CMD”是“COMMANDLINE”的简化命令,用户可根据软件提示选择输入。

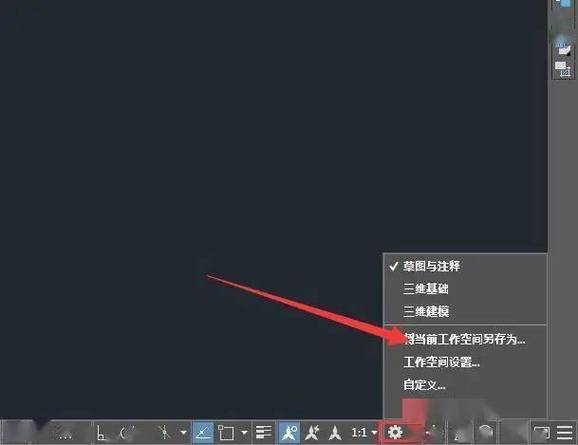

在CAD的草图与注释工作空间中，命令行的位置和显示方式可能与其他工作空间有所不同，该工作空间默认会将命令行固定在绘图区域下方，但用户可以通过拖动命令行窗口的标题栏来改变其位置，将命令行拖至绘图区域右侧可形成垂直布局，拖至顶部则可形成水平布局，这种灵活性能够适应不同用户的绘图习惯，命令行窗口支持自定义大小，用户可以通过拖动窗口边缘的调整手柄来改变其宽度和高度,确保命令内容能够完整显示。
当命令行窗口显示后，用户还可以通过其属性面板进一步调整显示效果，在命令行窗口的标题栏上单击右键，选择“选项”或“属性”菜单，会弹出命令行设置对话框，在该对话框中，用户可以修改命令行的字体、颜色、背景色、透明度等属性，例如将背景色设置为浅黄色可减少长时间使用时的视觉疲劳，还可以设置命令行的历史记录行数，默认值为8行，用户可根据需要增加或减少,以保留更多命令执行记录便于回溯。
对于使用CAD触摸屏设备的用户，调出命令行的方法也有所不同，在触摸模式下，用户可以通过手指滑动屏幕调出隐藏的工具栏，其中包含“命令行”按钮，点击该按钮即可显示命令行窗口，部分CAD软件还支持语音输入命令，用户可以通过麦克风图标启用语音识别功能，直接说出命令名称来调出或操作命令行,这种交互方式大大提升了移动设备的操作便利性。
在CAD的高级应用中，命令行还可以与脚本文件结合使用，用户可以将一系列命令编写为脚本文件（.scr格式），然后在命令行中输入“SCRIPT”命令并选择脚本文件，即可批量执行绘图操作，这种方法常用于标准化绘图流程或重复性任务，能够显著提高工作效率，命令行还支持自动完成功能，当用户输入命令的前几个字母时，系统会自动显示匹配的命令列表，用户可通过按“Tab”键或点击选择快速输入,减少拼写错误。
对于CAD二次开发用户，命令行接口（CLI）是重要的交互方式，通过AutoLISP、VBA等编程语言，可以自定义命令行行为，例如添加新命令、修改命令提示信息或实现命令执行后的自动处理，开发者可以通过调用“acadDocument.ActiveDocument.GetCommandLine”等接口获取命令行对象，进而实现与命令行的交互操作,扩展CAD的功能。
总结来看，CAD中调出命令行的方法多种多样，包括快捷键、功能区选项卡、菜单栏、命令输入等，用户可根据自身习惯和操作场景选择最合适的方式，命令行不仅是输入命令的工具，还支持自定义显示、脚本执行、二次开发等高级功能,掌握这些技巧能够帮助用户更高效地使用CAD软件完成复杂的设计任务。
相关问答FAQs
-
问：为什么按了Ctrl+9命令行没有显示？
答：如果按Ctrl+9无法调出命令行，可能是快捷键被其他程序占用或CAD设置异常，建议检查CAD的“选项”对话框中的“系统”选项卡，确认“命令行窗口”未被禁用；同时关闭其他可能占用Ctrl+9快捷键的程序，或尝试在CAD中通过“工具”菜单手动调出命令行，若问题仍未解决,可尝试重置CAD配置文件。 -
问：如何将命令行固定在CAD界面的右侧？
答：调出命令行后，将鼠标光标移动到命令行窗口的标题栏上，按住左键不放，将窗口拖拽到CAD绘图区域的右侧边缘，当出现垂直吸附提示时释放鼠标即可，拖拽过程中，命令行窗口会自动调整大小以适应新的布局位置，用户也可通过命令行标题栏的右键菜单选择“允许固定”来启用吸附功能。
