UG模具设计常用命令有哪些核心技巧?

在UG模具设计过程中,熟练掌握常用命令是提升设计效率与质量的关键,这些命令涵盖了从产品分析、分模设计到模架创建、结构优化等多个环节,以下结合实际应用场景详细介绍核心命令及其使用要点。

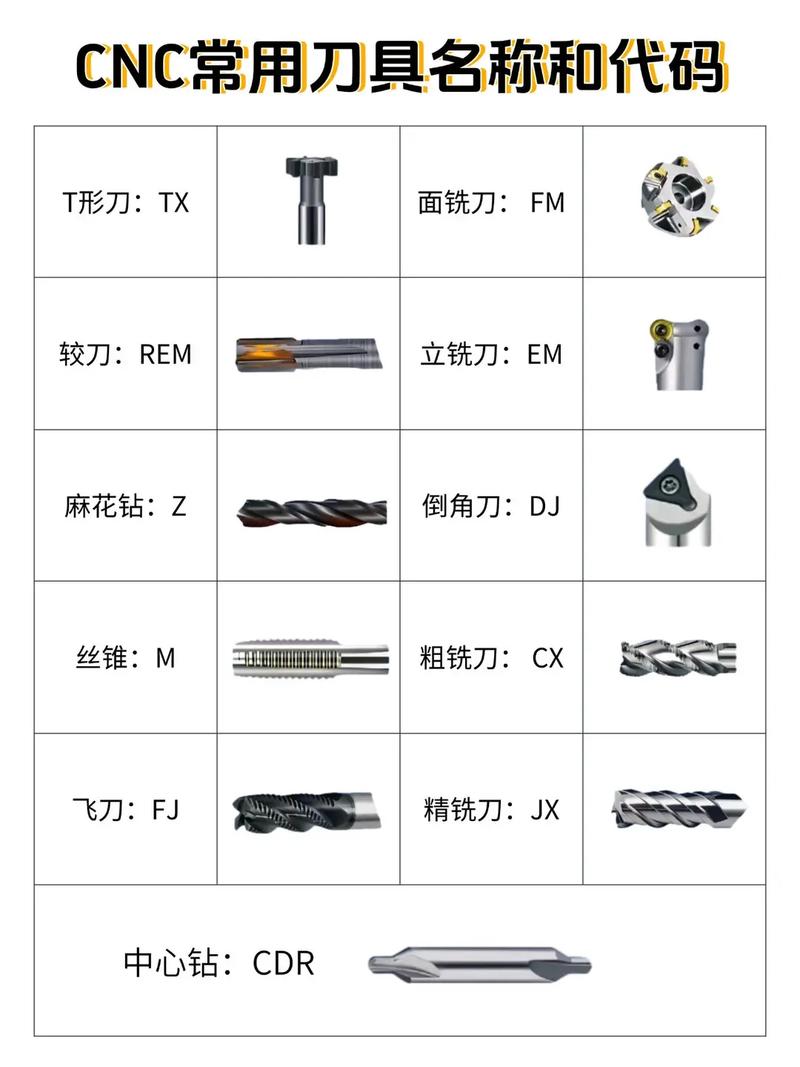

UG模具设计常用命令有哪些核心技巧?-图1
(图片来源网络,侵删)

产品分析与预处理命令

模具设计的首要步骤是对产品模型进行预处理,确保其符合成型要求。布尔运算(布尔求和、求差、求交)是基础操作,用于将多个实体合并或分割,例如将产品模型与基准面结合,或通过求差命令创建产品内部的孔位结构。拔模分析(Draft Analysis)则用于检查产品表面的拔模角度,确保产品能顺利脱模,系统会以颜色标注不同拔模区域,直观显示需要调整的部位,对于复杂曲面,曲面分析(Curvature Analysis)可评估曲率连续性,避免因曲率突变导致模具加工困难。缩水率(Shrinkage)命令不可或缺,通过设置材料收缩率(如ABS材料缩水率 typically 为1.005),将产品模型按比例放大,补偿成型后的尺寸收缩。

分模设计核心命令

分模是模具设计的核心环节,目的是将产品模型型腔与型芯分离。创建箱体(Create Box)用于生成包容产品模型的实体,作为分割毛坯的基础;分割实体(Split Body)则通过产品表面或曲面将箱体分割成型腔、型芯等部分,需注意分割方向的选择,避免出现负体积错误。曲面补面(Surface Patch)是处理产品破孔或缺口的关键,通过有界平面(Bounded Plane)、N边曲面(N-Sided Surface)等命令创建修补面,确保分型面封闭。分型线(Parting Lines)的提取需借助提取曲线(Extract Curve)或边缘分割(Edge Split)命令,识别产品最大轮廓线,作为分型面设计的基准。分型面(Parting Surface)通过拉伸(Extrude)、扫掠(Sweep)、网格曲面(Through Curves)等命令构建,需保证其与产品模型完全贴合,且具备足够的强度和加工可行性。

模架与标准件设计命令

分模完成后,需通过模架和标准件构建模具整体结构。模架库(Mold Wizard Library)提供了DME、HASCO等标准模架,直接调用并编辑模架尺寸(如A板、B板厚度),可快速完成模架布局。标准件管理(Standard Parts Manager)用于添加顶针、导柱、导套、冷却水路等标准件,通过参数化设置调整型号、尺寸和位置,例如顶针(Ejector Pin)需通过修剪实体(Trim Body)命令修剪至合适长度,确保与产品表面平齐。腔体(Cavity)命令可将模架和标准件与型腔、型芯合并,创建模具装配体,避免干涉。

结构优化与细节处理命令

为确保模具性能,需对结构进行优化。滑块(Slider)和斜顶(Lifter)设计用于处理产品侧凹或侧孔,通过设计滑块(Design Slider)命令创建滑块体,并定义滑动方向和行程。冷却系统(Cooling System)设计依赖管道(Tube)和冷却通道(Cooling Channel)命令,水路布局需遵循“距离产品表面15-20mm,直径8-12mm”的原则,确保冷却均匀,对于复杂结构,干涉检查(Interference Check)可检测模具部件间是否存在干涉,避免装配冲突;倒角(Blend)和圆角(Fillet)命令则用于优化模具棱角,减少应力集中。

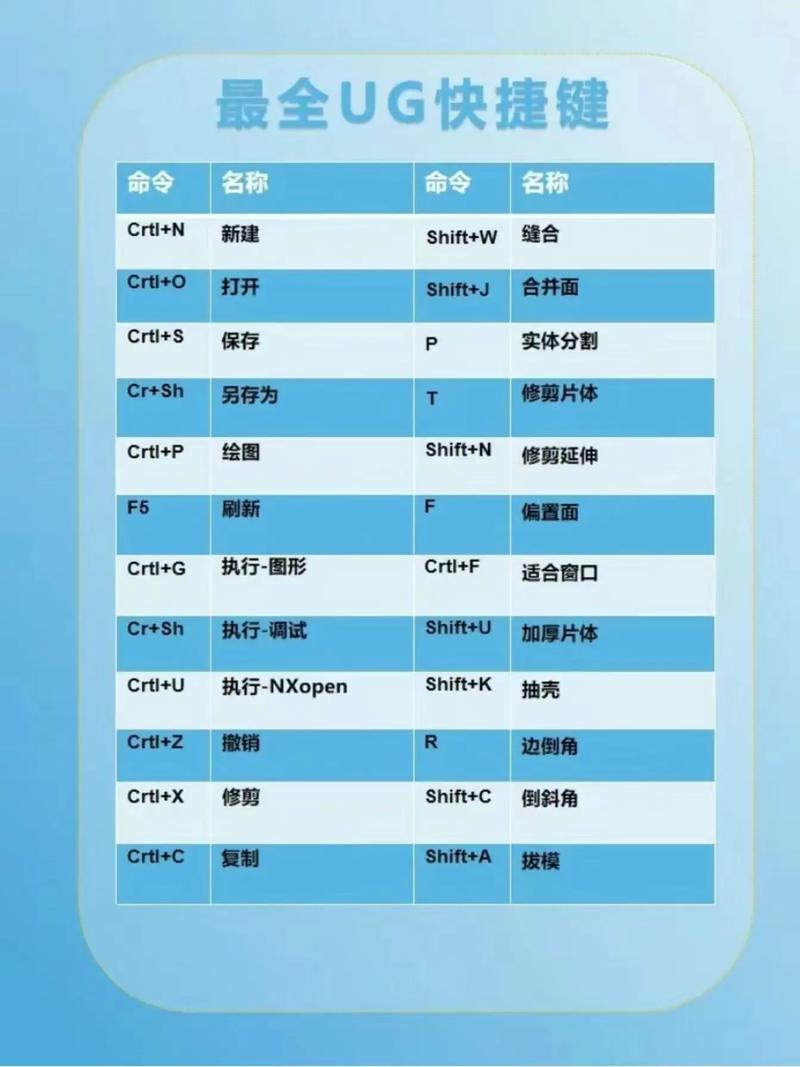

UG模具设计常用命令有哪些核心技巧?-图2
(图片来源网络,侵删)

工程图与输出命令

模具设计完成后需生成工程图用于加工。制图(Drafting)模块中,视图创建(Create View)可生成主视图、剖视图、局部放大图,尺寸标注(Dimension)用于标注关键尺寸,形位公差通过特征控制框(Feature Control Frame)添加。导出(Export)命令可将模型导出为STEP、IGES等格式,便于与CAM软件对接,或生成PDF格式的工程图供生产部门使用。

相关问答FAQs

Q1:UG模具设计中,如何快速判断分型面是否合理?
A:判断分型面合理性需从三方面检查:① 封闭性:分型面必须与产品模型完全贴合,无间隙或破孔,可通过“检查几何体”命令验证;② 脱模性:分型面方向需保证型腔、型芯在开模时能顺利分离,避免倒扣;③ 加工性:分型面应尽量为平面或简单曲面,减少复杂加工步骤,例如优先选择平面分型面而非阶梯分型面,可通过“模具分型验证”功能模拟分型过程,观察分型线是否连续,有无分割失败的情况。

Q2:UG模具设计中,顶针布局的注意事项有哪些?
A:顶针布局需遵循以下原则:① 分布均匀:顶针应布置在产品脱模阻力较大区域(如加强筋、凸台附近),避免产品变形;② 距离合理:顶针边缘与产品边缘保持1-2mm距离,防止损伤产品外观;③ 数量适中:顶针数量需足够支撑产品,但过多会增加加工难度和成本;④ 避让关键区域:顶针位置需避开产品装配面、外观面及精密结构,必要时可采用司筒针(扁顶针)替代普通顶针,设计完成后,可通过“顶针模拟”功能验证顶出行程是否顺畅,有无卡滞现象。

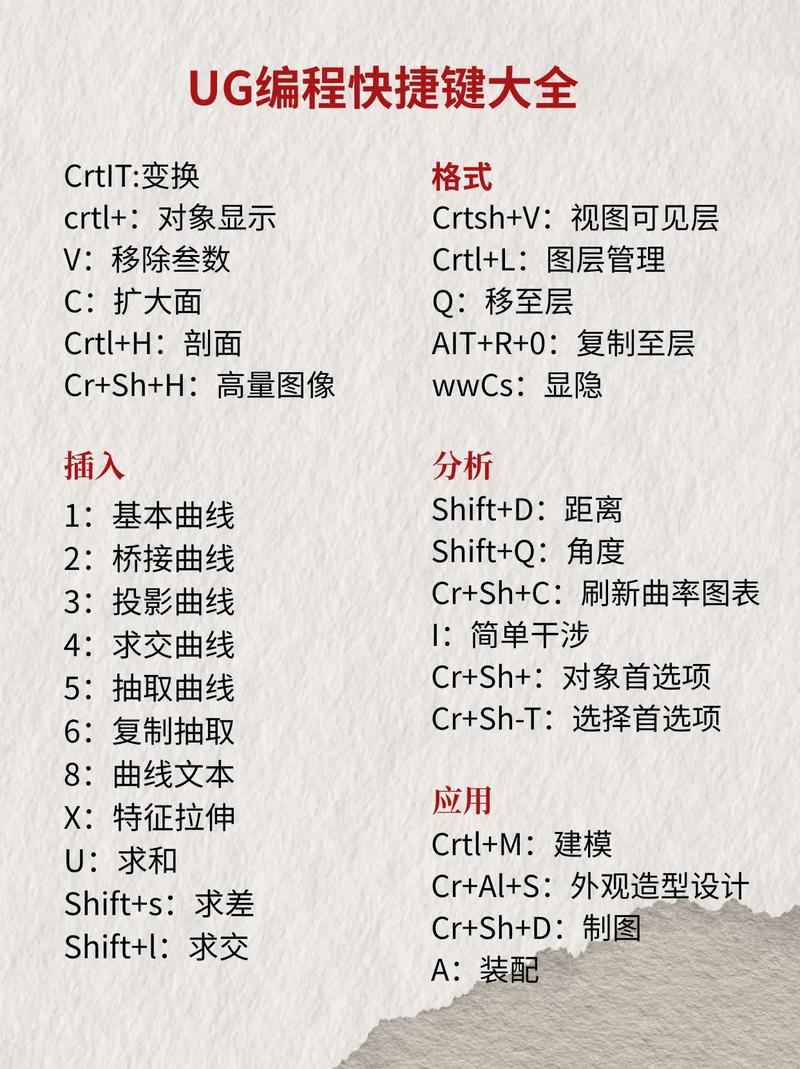

UG模具设计常用命令有哪些核心技巧?-图3
(图片来源网络,侵删)
