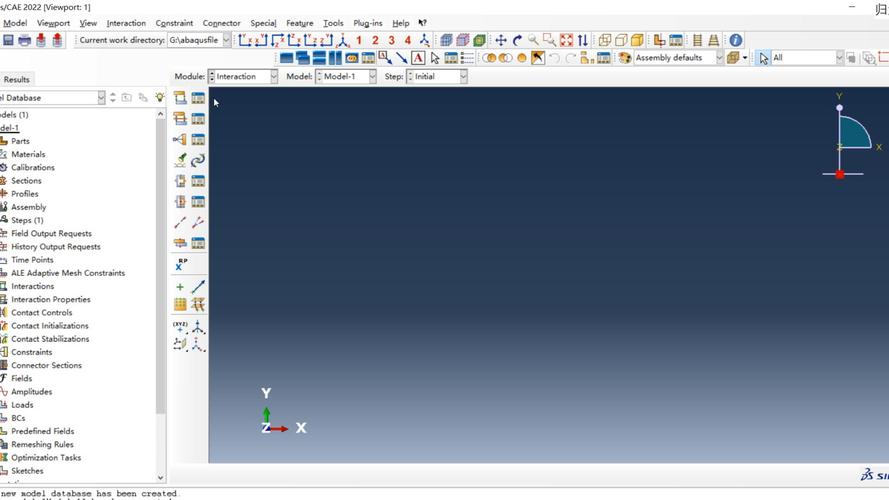

草图命令是CAD软件中用于创建二维几何图形的核心工具集，它们是三维建模、工程制图和设计表达的基础，通过草图命令，用户可以在二维平面上绘制点、线、圆、弧、多边形等基本元素，并通过约束（如尺寸约束、几何约束）定义图形的形状和位置关系，最终生成精确、可编辑的草图轮廓，草图命令的灵活性和准确性直接影响后续设计工作的效率和质量,因此掌握常用草图命令的功能和操作方法至关重要。

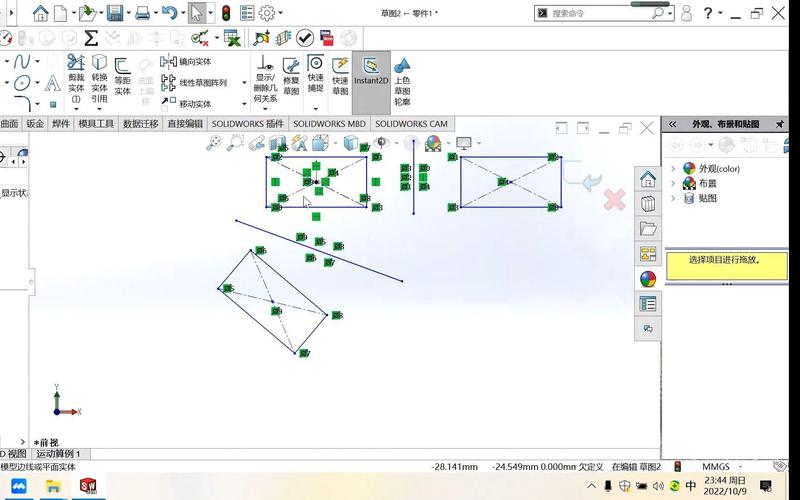

在草图环境中，最基础的命令是“直线”命令，用于绘制连续的线段，用户可以通过指定起点和终点创建直线，或启用“连续”模式绘制首尾相连的折线，配合“正交”模式，可绘制水平或垂直线段；“极轴追踪”则能帮助绘制特定角度的直线，与直线类似的是“多段线”命令，它允许用户将直线和圆弧组合为单一对象，并统一设置线宽，适合绘制复杂的轮廓线，若需要绘制闭合图形，“矩形”和“多边形”命令更为高效：矩形命令可通过指定两个对角点或长度加宽度快速生成，而多边形命令则能创建3至1024边的正多边形,仅需输入边数和中心点或边长即可。

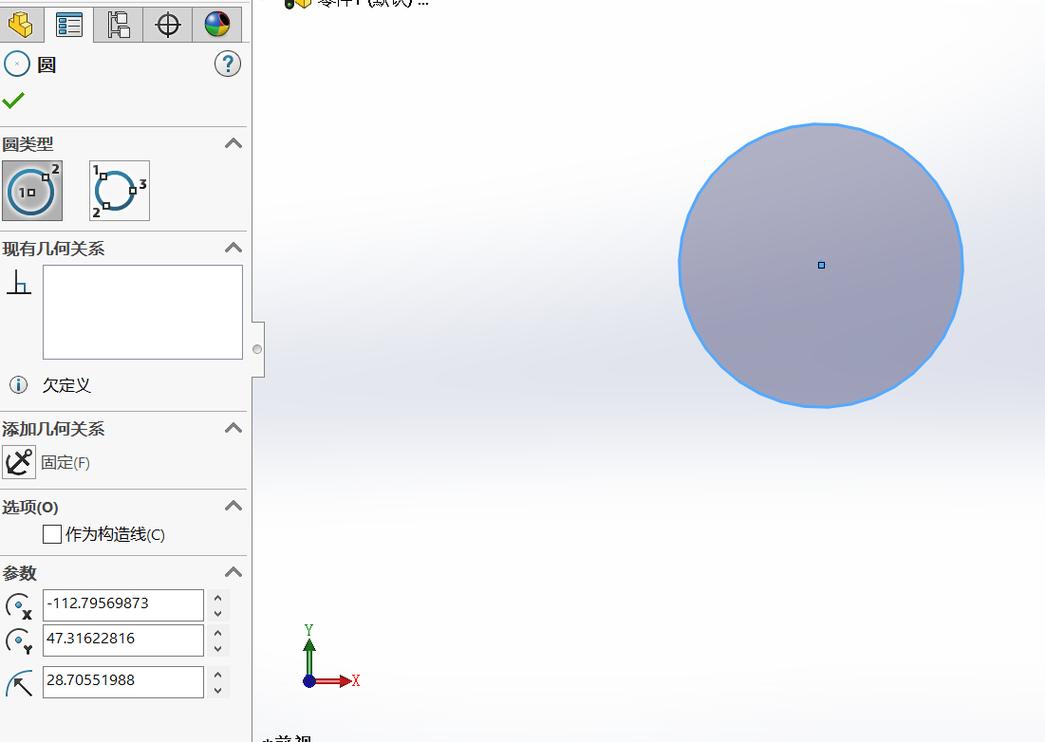

曲线类草图命令中，“圆”和“圆弧”是最常用的工具，圆命令支持“圆心-半径”“两点-直径”“三点相切”等多种绘制方式，圆弧命令则提供“三点”“圆心-起点-端点”“相切-相切-半径”等选项，满足不同场景的绘制需求，对于不规则曲线，“样条曲线”命令通过定义一系列控制点生成平滑曲线，常用于绘制机械零件的剖面轮廓或建筑设计的流线型元素。“椭圆”命令可绘制标准椭圆或椭圆弧，需指定中心点、长轴和短轴长度，而“椭圆弧”则在此基础上通过起始和终止角度定义弧长。
草图编辑命令是对已绘制图形进行修改的关键工具。“修剪”和“延伸”命令可调整线段长度：修剪命令通过选择边界对象删除多余部分，延伸命令则将线段精确延伸至指定边界。“倒角”和“圆角”命令用于在直线或圆弧之间创建过渡：倒角命令可设置距离或角度，生成斜角连接；圆角命令通过输入半径生成圆弧过渡，常需启用“修剪”模式以自动删除多余线段。“偏移”命令能生成与原对象平行的新图形，适用于创建等距轮廓，如法兰孔或筋板；“镜像”命令则通过选择对称轴复制图形，确保左右或上下部分的对称性,大幅提高对称图形的绘制效率。
约束命令是确保草图精确性和参数化设计的核心，几何约束包括“重合”“同心”“平行”“垂直”“相切”等，用于定义图形元素之间的位置关系：通过“重合”约束将两条直线的端点对齐，或通过“相切”约束使直线与圆弧平滑连接，尺寸约束则通过标注长度、角度、半径等尺寸参数，将图形的几何特征与具体数值关联，实现参数化驱动——当修改尺寸值时，图形会自动更新，合理运用约束命令，可避免手动调整的误差,并支持设计的快速迭代。
草图命令的常用操作技巧能显著提升绘图效率，启用“对象捕捉”功能（如端点、中点、交点捕捉）可确保点的精确定位；使用“草图设置”中的“栅格显示”和“栅格捕捉”能辅助对齐和绘制等距图形，对于复杂草图，可通过“图层”管理不同类型的元素（如中心线、轮廓线、尺寸线），便于编辑和显示，草图命令通常支持“快捷键”操作（如L为直线、C为圆、TR为修剪），熟练掌握快捷键可减少鼠标操作,加快绘图速度。
以下是草图命令的常用功能总结表：
| 命令类型 | 常用命令 | 主要功能 | 适用场景 |
|---|---|---|---|
| 基础绘图 | 直线、矩形、多边形 | 绘制线段、矩形、多边形 | 简单轮廓、框架结构 |
| 曲线绘制 | 圆、圆弧、样条曲线、椭圆 | 绘制圆形、弧形、平滑曲线 | 机械零件轮廓、流线型设计 |
| 编辑命令 | 修剪、延伸、倒角、圆角、偏移、镜像 | 修改图形、创建过渡、复制图形 | 轮廓优化、对称图形 |
| 约束命令 | 几何约束（重合、平行等）、尺寸约束 | 定义位置关系、参数化驱动 | 精确绘图、设计修改 |
在实际应用中，草图命令的选择需根据设计需求灵活调整，绘制机械零件的截面轮廓时，可先通过直线和圆命令绘制基本形状，再用修剪和圆角命令细化过渡，最后通过尺寸约束标注关键尺寸，而在建筑设计中，样条曲线和多边形命令更适合绘制复杂的平面布局,配合偏移命令生成墙体或道路轮廓。
相关问答FAQs：
-
问：草图命令中的“约束”和“尺寸”有什么区别？
答：几何约束定义图形元素之间的相对位置关系（如两条直线平行、一个点在圆上），属于定性约束；尺寸约束则通过具体数值（如长度100mm、角度30°）定量控制图形的大小和位置，几何约束确保图形的拓扑结构正确，而尺寸约束确定图形的精确尺寸,两者结合可实现参数化设计。 -
问：如何快速绘制多个等间距的圆形？
答：可结合“圆”命令和“阵列”工具实现，首先绘制一个圆形作为基准，然后使用“环形阵列”或“矩形阵列”命令，设置阵列数量、间距等参数，即可快速生成多个等间距的圆形，部分CAD软件还支持“偏移”命令配合“复制”选项,通过指定偏移距离和数量实现类似效果。
