在CAD软件中，单位设置是确保绘图精度和一致性的基础操作，而“单位命令”正是控制图纸单位、精度及格式核心功能，本文将详细解析CAD单位命令的调用方式、参数设置及实际应用,帮助用户准确掌握这一基础工具。
单位命令的调用方法
在CAD中，单位命令可通过多种方式调用,以满足不同操作习惯的需求：

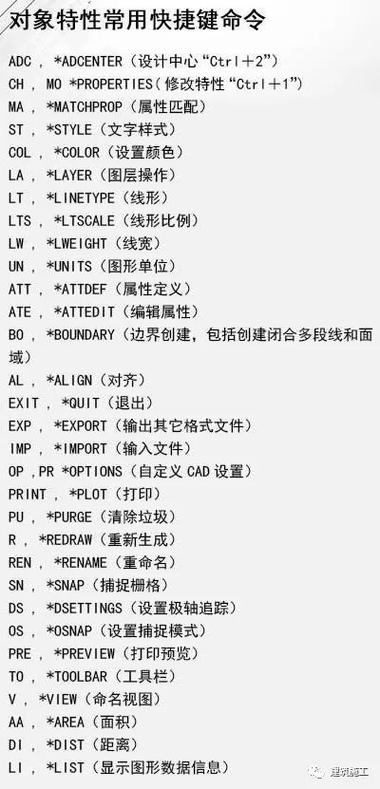

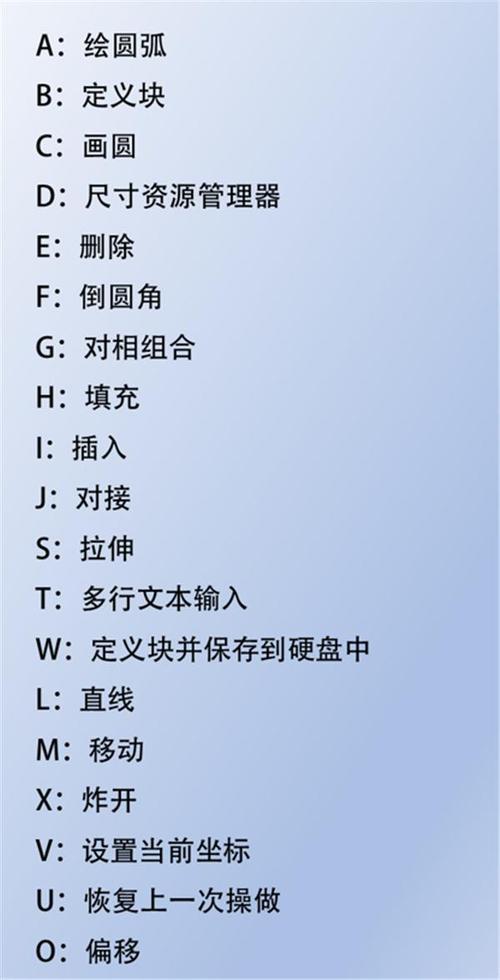

- 命令行输入：直接在命令行输入“UNITS”或简化命令“UN”，按回车键即可打开“图形单位”对话框，这是最快捷的调用方式,尤其适合习惯键盘操作的用户。
- 菜单栏操作：依次点击“格式”→“单位”，在弹出的下拉菜单中选择该选项，此方式适合新手用户,路径清晰直观。
- 应用程序菜单：在AutoCAD等软件中，点击左上角“A”图标，展开菜单后选择“图形实用工具”→“单位”,也可快速进入设置界面。
- 右键快捷菜单：在状态栏的“坐标”“栅格”等按钮上右键单击，选择“单位”或通过“设置”选项间接调用,适合需要频繁调整单位的场景。
图形单位对话框的核心参数设置
打开“图形单位”对话框后,用户需根据绘图需求配置以下关键参数：
长度单位与精度
长度单位控制线性尺寸的表示方式,常见选项包括：
- 类型：提供“小数”“工程”“建筑”“分数”“科学”五种格式，机械设计多采用“小数”，建筑制图常用“建筑”（以英尺和英寸为单位）。
- 精度：设置小数点后的位数，如“0.00”表示保留两位小数，精度过高可能导致数据冗余，过低则影响测量准确性,需根据项目需求合理设置。
角度单位与方向
角度单位用于控制角度的显示和输入格式：
- 类型：可选“十进制度数”“度/分/秒”“百分度”“弧度”“勘测单位”，默认为“十进制度数”。
- 精度：与长度精度类似,设置角度值的小数位数或分秒显示。
- 方向：点击“方向”按钮，可定义角度的测量基准（如东、南、西、北）和正方向（逆时针或顺时针），默认以东方为0度,逆时针为正向。
插入比例
此参数控制当用户插入外部块或参照文件时的单位换算比例，若当前图形文件单位为“毫米”，而插入的块以“米”为单位，则需将“插入时的缩放单位”设置为“米”，CAD将自动进行比例换算（1米=1000毫米），若勾选“用于缩放插入内容”,则插入的块会根据此比例自动缩放。
光源单位
高级渲染功能中，光源单位影响场景光照的真实性，提供“国际（SI）”“美国”和“常规”三种选项，默认为“国际”,适合大多数工程渲染需求。
方块参考单位
此选项仅当图形中存在外部参照时显示，用于定义参照文件的单位缩放比例,确保不同单位制的图形正确整合。
单位设置的实践应用
单位命令的正确使用直接影响后续绘图和打印的准确性,以下为典型应用场景：
- 机械设计：通常采用“小数”单位，精度设为“0.00”，角度单位为“十进制度数”，插入比例与零件加工单位一致（如毫米）。
- 建筑制图：选择“建筑”单位，精度为“0 1/16”（十六分之一英寸），角度单位为“度/分/秒”，插入比例对应“米”或“英尺”。
- 地理信息系统（GIS）：需使用“度/分/秒”或“十进制度数”表示经纬度，并设置正确的方向基准（如北为0度）。
单位与标注样式的关联
单位设置需与标注样式协同工作，确保尺寸显示一致，当单位精度为“0.00”时，标注样式的“主单位”选项卡中，精度也应设置为“0.00”，否则可能出现尺寸值与实际测量值不符的问题，标注的线性比例、测量单位比例等参数,均需基于单位设置进行调整。
单位转换与兼容性处理
在协作项目中，不同单位制的图形文件需进行单位转换，可通过“SCALE”命令缩放整个图形，或使用“INSUNITS”系统变量自动匹配插入比例，将一个以“英寸”为单位的图形导入到“毫米”制图形中，需执行“SCALE”命令，输入比例因子“25.4”（1英寸=25.4毫米）。
常见问题与解决方案
- 单位设置后绘图尺寸异常：检查“插入比例”是否与绘图单位一致,确认标注样式的精度是否匹配单位设置。
- 角度显示与实际不符：验证“方向”设置中的基准方向和正方向,确保与设计规范一致。
相关问答FAQs
Q1：为什么在CAD中绘制的图形尺寸与实际测量值不符？
A1：通常由单位设置错误或比例缩放问题导致，首先检查“图形单位”对话框中的长度单位精度是否与绘图需求匹配；其次确认插入外部参照或块时是否正确设置了“插入时的缩放单位”；最后检查图形是否被意外缩放，可通过“SCALE”命令查看当前比例因子,必要时重新调整。
Q2：如何快速将一个以“英尺”为单位的图形转换为“毫米”单位？
A2：可通过两种方法实现：① 使用“SCALE”命令，全选图形后输入比例因子“304.8”（1英尺=304.8毫米），完成整体缩放；② 在“图形单位”对话框中修改“插入时的缩放单位”为“英尺”，然后重新插入图形，CAD会自动按比例转换，推荐方法①,避免因插入比例导致参照文件错位。
