在CAD软件操作中,重叠命令（如OVERKILL命令）是处理图形冗余元素的重要工具，尤其当图纸中存在重复、重叠或部分重合的线条、多段线等对象时，该命令能有效清理图形，提高绘图效率和数据准确性，OVERKILL命令的核心功能是通过用户设定的参数（如公差、对象类型、处理方式等），自动识别并合并或删除重叠部分，从而简化图形结构，以下从命令原理、操作步骤、参数设置及实际应用场景等方面展开详细说明。
OVERKILL命令的执行逻辑基于几何位置和对象属性的匹配,它通过扫描当前图形中的所有选定对象，计算对象之间的距离、重叠区域或端点差异，并根据预设的容差范围判断是否为“重叠”或“重复”对象，两条直线端点距离小于0.001单位且方向相同，则可能被识别为重复对象而被合并；对于部分重叠的多段线，命令可根据“合并”参数将其整合为单一对象，同时保留非重叠部分，需要注意的是，OVERKILL仅处理二维对象，且对块、外部参照等复杂对象的处理需谨慎，建议先分解再操作。

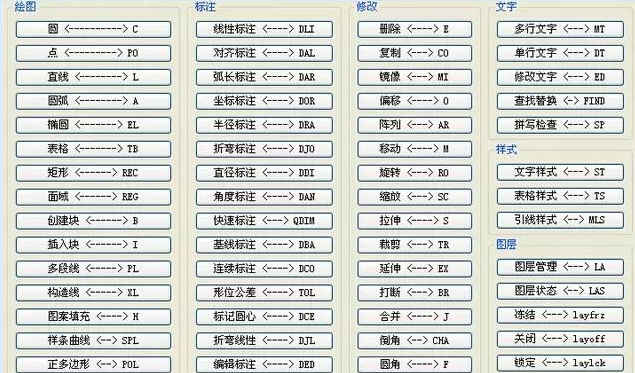

操作步骤上,启动OVERKILL命令可通过命令行输入“OVERKILL”或“OV”，或在“工具-清理-重叠对象”菜单中调用，执行后，系统会弹出对话框，包含多个设置选项卡，在“对象”选项卡中，可选择处理的对象类型，如直线、圆弧、多段线等，勾选“优化多段线”可将相连的多段线合并为单一对象；“公差”选项卡用于设定距离、角度、半径等参数的容差值，合并公差”设置为0.5时，间距小于0.5的对象将被合并；“选项”选项卡则提供“删除重复对象”“闭合未闭合的多段线”等高级功能，忽略颜色/线型”可确保仅几何重叠而属性不同的对象仍被处理，参数设置完成后，通过“选择对象”按钮框选需处理的图形，点击“确定”即可执行清理。
实际应用中,OVERKILL命令的参数设置需根据图形复杂度灵活调整，在机械图纸中，若存在因多次复制产生的重复尺寸线，可勾选“删除重复对象”并设置较小的合并公差；而在建筑平面图中，处理墙体轮廓时，需启用“优化多段线”并适当放宽公差，避免因微小误差导致多段线无法合并，对于包含大量文本或标注的图形，建议先冻结或隔离这些图层，避免误操作，下表总结了常见参数设置及其作用：
| 参数类别 | 关键选项 | 作用说明 |
|---|---|---|
| 对象选择 | 处理对象类型 | 勾选需清理的对象（如直线、圆弧），未勾选的类型将被忽略 |
| 公差设置 | 合并公差 | 设定对象合并的最大间距，小于该值时自动合并 |
| 半向公差 | 控制对象端点单向重叠的容差范围 | |
| 优化选项 | 优化多段线 | 将相连的多段线合并为单一对象，减少碎片化 |
| 闭合未闭合的多段线 | 自动连接多段线的首尾端点，形成闭合图形 | |
| 高级选项 | 忽略颜色/线型/图层 | 仅根据几何位置判断重叠，忽略对象属性差异 |
| 保留边界对象 | 在删除重叠对象时，保留位于边界的对象 |
值得注意的是,OVERKILL命令虽高效，但可能存在误判风险，当两条本应独立的直线因公差设置过小而被错误合并时，会导致图形失真，执行前建议备份原图形，并在处理复杂图纸时逐步验证参数效果，对于三维对象或属性复杂的块，可结合“SELECT”命令和“FILTER”工具先筛选目标对象，再使用OVERKILL，以提高清理精度。
相关问答FAQs
-
问：OVERKILL命令能否处理块（BLOCK）中的重叠对象？
答：OVERKILL无法直接处理块内的对象，需先将块分解（使用“EXPLODE”命令），使块内对象转换为独立元素后再执行重叠清理，分解后，若块内存在重复线条，即可通过OVERKILL合并或删除。 -
问：为什么使用OVERKILL后部分重叠对象未被清理？
答：可能原因包括：① 未勾选对象类型（如未勾选“多段线”导致多段线重叠被忽略）；② 公差设置过小，对象间距超出容差范围；③ 对象属性差异过大（如不同图层或颜色），且未启用“忽略颜色/图层”选项，建议检查参数设置，适当放宽公差或启用相关优化选项。
