CAD（计算机辅助设计）作为现代工程设计领域不可或缺的工具，其强大的功能离不开各类命令的高效运用，无论是二维绘图、三维建模还是参数化设计，熟练掌握CAD命令都是提升设计效率与精度的关键，以下将详细介绍CAD中常用命令的功能、操作方法及应用场景，帮助用户系统理解并灵活运用这些工具。
在二维绘图基础中,LINE（直线）命令是最基本的绘图工具，用于绘制连续的直线段，用户通过指定起点和终点，可创建单条或多条首尾相连的直线，绘制一个矩形需调用LINE命令四次，依次连接四个顶点，而PLINE（多段线）命令则更为灵活，它允许用户绘制由直线和圆弧组成的连续线段，并可统一设置线宽，绘制带箭头的尺寸引线时，可通过PLINE命令一次性设置起点线宽为0、终点线宽为0.5，快速创建箭头效果，CIRCLE（圆）命令提供了多种绘制方式，包括“圆心、半径”“圆心、直径”“两点定圆”“三点定圆”及“相切、相切、半径”等，满足不同绘图需求，绘制与两个已知圆相切的圆时，可选择“相切、相切、半径”模式，依次选择两个圆并输入半径值。

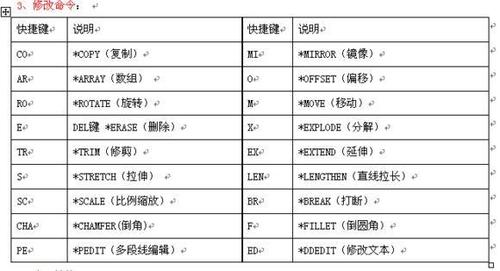

编辑类命令是修改图形的核心工具,TRIM（修剪）命令用于剪切多余线段，需先选择剪切边界，再选择要修剪的对象，修剪两条相交直线中超出交点的部分时，可调用TRIM命令，分别选择两条直线作为边界，然后点击各自超出交点的线段完成修剪，EXTEND（延伸）命令与TRIM功能相反，可将对象延伸至指定边界，将一条短线延伸至与另一条直线相交时，选择目标直线为边界，再点击短线即可，MOVE（移动）命令用于改变对象位置，需先选择对象，再指定基点和位移点，将图形从原点移动至坐标(100,50)时，可调用MOVE命令，选择全部图形后，指定基点为(0,0)，位移点为(100,50)，ROTATE（旋转）命令可围绕基点旋转对象，需指定旋转角度或通过“参照”选项确定旋转角度，将图形旋转45度时，选择对象后指定基点，输入旋转角度45即可。
尺寸标注是工程图纸的重要组成部分,DIMLINEAR（线性标注）命令用于标注水平或垂直方向的尺寸，需指定第一条尺寸界线原点、第二条尺寸界线原点及尺寸线位置，标注矩形长度时，依次选择两个角点作为尺寸界线原点，再点击尺寸线位置即可，ALIGNED（对齐标注）命令则用于标注倾斜对象的实际长度，尺寸线与标注对象平行，标注斜边的长度时，选择斜边的两个端点，系统自动计算实际长度并显示标注，DIMRADIUS（半径标注）和DIMDIAMETER（直径标注）分别用于标注圆或圆弧的半径和直径，只需选择圆弧或圆并指定尺寸线位置，标注圆的直径时，调用DIMDIAMETER命令，点击圆周并拖动至合适位置即可显示直径值。
三维建模命令为复杂设计提供了可能,BOX（长方体）命令可通过指定长方体的角点或长宽高创建三维实体，创建一个长100、宽50、高30的长方体时，调用BOX命令，指定第一个角点后，输入L（长度）并输入100，再输入W（宽度）50，最后输入H（高度）30，CYLINDER（圆柱体）命令用于创建圆柱或椭圆柱，需指定底面圆心、半径或直径及高度，创建底面半径20、高度50的圆柱时，调用CYLINDER命令，指定底面圆心后输入半径20，再输入高度50，EXTRUDE（拉伸）命令可将二维截面拉伸为三维实体，需先选择闭合的二维对象（如多段线、圆等），再输入拉伸高度或路径，将一个圆形截面拉伸为高度为40的圆柱时，选择圆后调用EXTRUDE命令，输入拉伸高度40即可，REVOLVE（旋转）命令通过绕轴旋转二维截面创建三维回转体，需选择旋转对象并指定旋转轴和角度，将一个矩形绕其一条边旋转360度，可创建一个圆柱体。
辅助工具命令能显著提升绘图效率,OSNAP（对象捕捉）命令用于精确捕捉对象的特殊点，如端点、中点、圆心等，可通过“草图设置”对话框开启或关闭捕捉模式，绘制直线时开启“中点”捕捉，可将鼠标光标自动吸附到线段中点，GRID（栅格）命令可在绘图区域显示网格，帮助用户定位对象，通过输入GRID命令后按回车键可切换栅格的显示与隐藏，ORTHO（正交）命令限制光标在水平或垂直方向移动，确保绘制的直线为水平或垂直状态，绘制水平线时，开启ORTHO模式，移动鼠标光标即可自动约束水平方向。

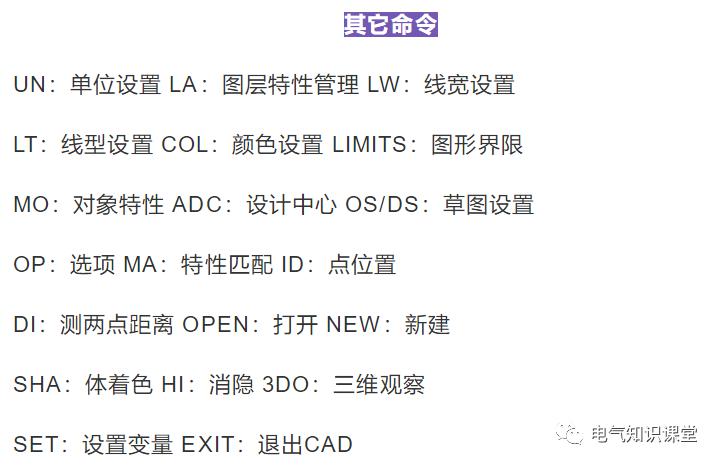

以下为常用CAD命令的速查表格,方便用户快速查阅：
| 命令名称 | 功能简介 | 常用参数/选项 |
|---|---|---|
| LINE | 绘制直线 | 起点、下一点、闭合（C） |
| CIRCLE | 绘制圆 | 圆心、半径（R）、直径（D） |
| TRIM | 修剪对象 | 选择剪切边界、选择要修剪的对象 |
| MOVE | 移动对象 | 选择对象、基点、位移点 |
| EXTRUDE | 拉伸实体 | 选择二维截面、拉伸高度（H）、路径（P） |
| OSNAP | 对象捕捉 | 端点（END）、中点（MID）、圆心（CEN） |
相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A1：可使用ARRAY（阵列）命令实现，绘制多个间距为50的圆时，先绘制一个圆，调用ARRAY命令，选择“矩形阵列”选项，设置“行数”为1、“列数”为5、“列间距”为50，即可快速生成五个等距圆，OFFSET（偏移）命令也可用于绘制等距图形，如通过偏移直线创建平行线时，调用OFFSET命令，输入偏移距离后选择直线，再点击偏移方向即可。
Q2：如何将CAD图纸中的部分图形转换为块？
A2：使用BLOCK（创建块）命令可将重复使用的图形定义为块，便于统一修改和调用，具体步骤为：首先绘制或选择要定义为块的图形对象，调用BLOCK命令，在弹出的“块定义”对话框中输入块名称，指定基点（如插入时的基准点），点击“选择对象”按钮框选图形，最后点击“确定”即可，定义块后，INSERT（插入）命令可调用该块，通过设置缩放比例和旋转角度灵活调整块的大小和方向。
