在CAD软件中，对图形进行上下翻转操作是常见的编辑需求，尤其在绘制对称图形、调整视图方向或修正图纸错误时，这一操作通常通过“镜像”命令结合特定参数设置实现，也可通过旋转或动态输入等方式完成，以下将详细解析CAD上下翻转的具体命令操作步骤、适用场景及注意事项,帮助用户高效掌握这一功能。
核心命令：镜像（MIRROR）实现上下翻转
“镜像”命令是CAD中最基础的翻转工具，通过指定镜像轴线将图形对称复制或移动，要实现上下翻转，需将镜像轴线设置为水平线,具体操作步骤如下：
- 启动命令：在命令行输入
MIRROR（快捷键MI）或点击“修改”工具栏中的镜像图标。 - 选择对象：根据提示“选择对象”，使用鼠标框选需要翻转的图形，按回车键确认。
- 指定镜像轴线：
- 输入
两点模式（默认），通过捕捉或输入坐标指定镜像线的两个端点。 - 为实现上下翻转，需将镜像线设置为水平线，
- 第一点捕捉图形底边中点，第二点输入
@0, 100（Y轴正向延伸100单位），确保轴线为水平。 - 或直接输入两点坐标，如第一点
(0,0)，第二点(100,0)，沿X轴方向生成水平镜像线。
- 第一点捕捉图形底边中点，第二点输入
- 输入
- 删除源对象：提示“是否删除源对象？[是(Y)/否(N)]”时，输入
N保留原图形（生成翻转后的副本），输入Y则仅保留翻转图形。
示例：若需将一个矩形上下翻转，选择矩形后，以矩形底边为镜像线（水平方向），生成对称的矩形副本,即完成翻转。
辅助方法：旋转（ROTATE）与动态输入
若镜像操作不适用，还可通过旋转命令实现上下翻转,尤其适用于非对称图形或需要精确角度控制时：

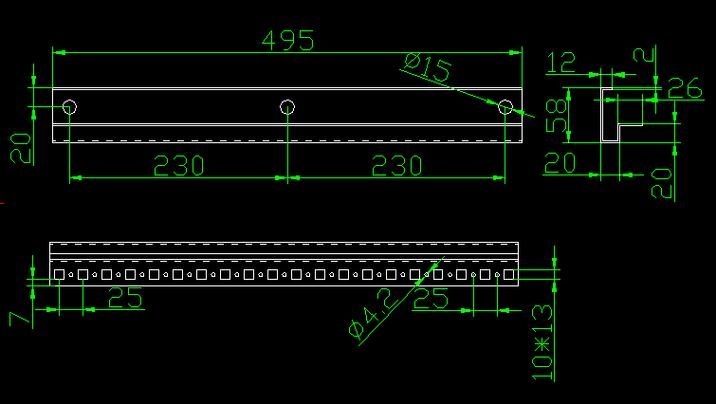

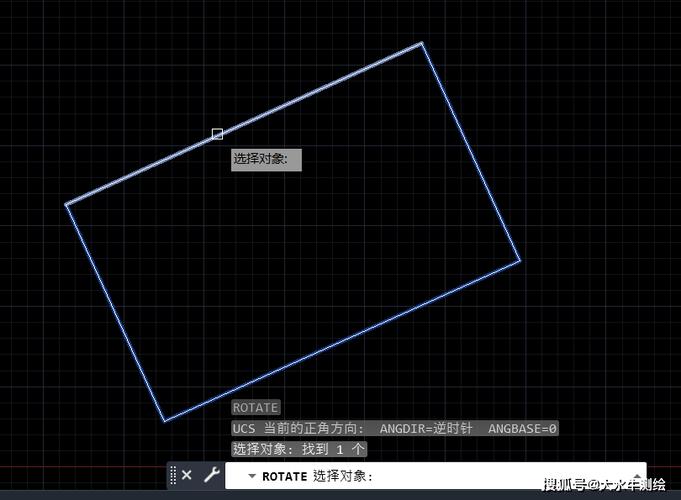

- 旋转180度：
- 输入
ROTATE（快捷键RO），选择对象后指定基点（如图形中心点）。 - 输入旋转角度
180，图形将围绕基点旋转180度，效果等同于上下翻转。
- 输入
- 动态输入配合极坐标：
- 开启动态输入（F8键切换正交模式），选择对象后基点，移动鼠标垂直向上或向下，输入距离值并回车，再输入角度
180完成翻转。
- 开启动态输入（F8键切换正交模式），选择对象后基点，移动鼠标垂直向上或向下，输入距离值并回车，再输入角度
适用场景：当图形需围绕特定点翻转时（如机械零件中的孔位）,旋转命令比镜像更灵活。
高级技巧：带属性块与参照的处理
若翻转对象包含属性块（如文字、标注）或外部参照,需注意以下问题：
- 属性块翻转：
- 默认情况下，镜像文字会反向显示（可读性差），需输入
MIRRTEXT系统变量，设置为0，使文字保持原方向。 - 操作：命令行输入
MIRRTEXT，输入新值0，再执行镜像命令，文字将正常显示。
- 默认情况下，镜像文字会反向显示（可读性差），需输入
- 外部参照（XREF）：
若图形包含外部参照，需绑定参照后镜像，或进入参照编辑状态单独处理翻转部分。
常见问题与解决方案：
| 问题现象 | 原因分析 | 解决方案 |
|-------------------------|-------------------------|---------------------------|
| 镜像后文字反向显示 | MIRRTEXT变量值为1 | 输入MIRRTEXT后设置值为0 |
| 参照图形无法镜像 | 参照未绑定或锁定 | 使用XBIND绑定参照或解锁 |
操作注意事项
- 坐标系选择：确保当前坐标系为世界坐标系（WCS）或自定义坐标系下镜像线方向正确，避免因坐标系倾斜导致翻转方向错误。
- 图层管理：若翻转对象位于不同图层，建议先冻结或锁定无关图层，避免误选。
- 精度控制：通过输入精确坐标（如
@0, 0）或捕捉端点、中点，确保镜像线位置准确，防止图形偏移。
相关问答FAQs
问题1：为什么镜像文字时显示为反字，如何解决？
解答：这是由于系统变量MIRRTEXT默认值为1，导致文字与图形一同镜像，解决方法：在命令行输入MIRRTEXT，按回车后输入新值0，再执行镜像命令，文字将保持原始方向不变。
问题2：如何将三维模型进行上下翻转？
解答：三维模型翻转可通过三维镜像命令（MIRROR3D）实现，操作步骤：输入MIRROR3D，选择对象后指定镜像平面（如选择“XY平面”并指定Z轴点），设置是否删除源对象,即可完成三维模型的上下翻转。
