在CAD软件中,等分角命令是一个用于将指定角度均匀分割成若干等份的实用工具，尤其在机械设计、建筑工程和绘图标注中具有广泛应用，通过该命令，用户可以快速、精确地创建角度等分线，避免手动计算和绘制的误差，提高绘图效率，以下将从命令功能、操作步骤、应用场景、注意事项及技巧等方面进行详细说明。
等分角命令的功能与意义
等分角命令的核心功能是将任意已知角度按照用户设定的数量进行等分,生成一系列从角顶点出发的射线，这些射线将原角度均匀分割，将一个90度的角三等分，会生成两条射线，使每个小角度均为30度，这一功能在绘制对称图形、标注角度尺寸、设计机械零件（如齿轮、多边形）时尤为重要，与传统手动绘制相比，CAD等分角命令通过算法计算确保了角度的绝对精确，避免了因人为操作导致的偏差，尤其在对精度要求较高的工程制图中优势明显。
等分角命令的操作步骤
以AutoCAD为例,等分角命令通常通过“DIVIDE”命令结合“角度”选项实现，具体操作步骤如下：
-

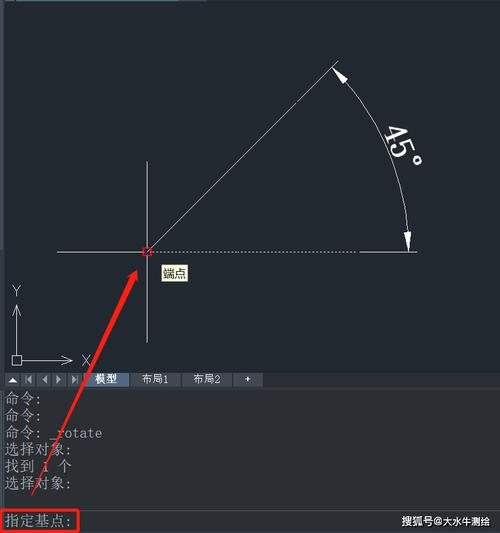

绘制原始角度：首先使用“LINE”或“RAY”命令绘制一个角，确保两条边相交于顶点，且角度值已知（可通过“DIMANGULAR”命令标注确认）。
-

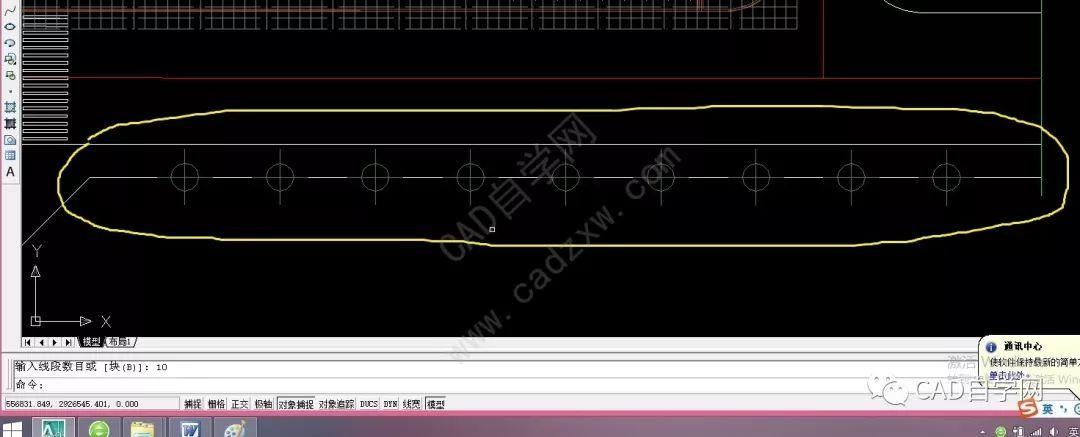

启动等分命令：在命令行输入“DIVIDE”并按回车键，或在“绘图”菜单中选择“点”→“定数等分”，此时命令行提示“选择要定数等分的对象”，点击选择角度的一条边（注意：此处选择的是边而非整个角度）。
（图片来源网络，侵删） -
选择等分选项：命令行继续提示“输入线段数目或[块(B)]”，此时需输入“B”选择“块”选项，或直接输入等分数目，但需注意，直接输入数目会等分所选边的长度，而非角度，需结合“角度”选项调整操作：
- 方法一（推荐）：使用“MEASURE”命令（测量）替代“DIVIDE”，输入“MEASURE”后选择角度的一条边，输入“B”选择“角度”，再输入等分数目（如3），系统会自动沿角度方向等分。
- 通过“构造线”命令（XLINE）的“二等分”选项逐步分割，三等分一个角时，可先用“XLINE”选择“二等分”，分别指定角的两边和一点创建第一条平分线，再对新生成的小角重复操作，直至达到等分要求。
-
确认等分结果：完成操作后，系统会在角度内生成等分射线，若未显示，需通过“DDPTYPE”命令调整点的样式（如选择“×”或“圆圈”），或使用“NODE”图层显示点标记。
等分角命令的应用场景
- 机械设计：在设计多边形零件（如六角螺母、星形轮）时，需将圆周或角度等分以确定顶点位置，将360度的圆周五等分，可得到正五边形的各个顶点。
- 建筑工程：在绘制楼梯、坡道或屋顶结构时，需将倾斜角度等分以确定台阶或分界线的位置，确保结构均匀受力。
- 绘图标注：当需要对复杂角度进行尺寸标注时，可通过等分命令生成辅助线，使标注更清晰、准确。
- 教学演示：在几何教学中，等分角命令可用于直观展示角度分割过程，帮助学习者理解等分原理。
注意事项与操作技巧
- 选择正确的对象：等分命令操作的是线段（边）而非角度本身，因此需确保选择的是角度的一条边，并明确等分方向是从顶点出发。
- 精度设置：在绘制前，需检查“单位”设置（通过“UNITS”命令），确保角度单位（如度、分、秒）与绘图需求一致，避免因单位错误导致等分结果偏差。
- 辅助工具的使用：结合“对象捕捉”（OSNAP）功能，可精确捕捉角的顶点和端点，确保等分射线从顶点正确出发，使用“极轴追踪”（POLARTRACK）可辅助验证等分角度的均匀性。
- 块与点的结合：若需在等分点处插入特定符号（如螺栓、标记），可在“DIVIDE”或“MEASURE”命令中选择“块”选项，直接插入预定义的图块，提高绘图效率。
- 版本差异：不同版本的CAD软件中，等分命令的选项可能略有不同，AutoCAD 2020及以上版本支持“等分角度”的直接选项，而旧版本需通过构造线或组合命令实现，需根据实际版本调整操作方法。
常见问题与解决方法
以下表格总结了等分角命令操作中常见的问题及解决方案：
| 常见问题 | 可能原因 | 解决方法 |
|---|---|---|
| 等分后未显示任何变化 | 点样式过小或未开启节点显示 | 通过“DDPTYPE”命令调整点样式大小，或确保“NODE”图层处于打开状态。 |
| 等分结果不均匀 | 选择对象错误（如选择了整个角度而非边） | 重新选择角度的一条边，并确保从顶点开始等分。 |
| 无法输入等分数目 | 命令选项选择错误 | 确认使用“MEASURE”命令并选择“角度”选项，或通过“XLINE”手动等分。 |
| 等分射线长度不足 | 未设置射线延伸长度 | 在“MEASURE”命令中，输入“T”选择“选项”，调整“射线长度”参数。 |
相关问答FAQs
问题1：为什么使用DIVIDE命令等分角度时，结果只等分了边的长度而非角度？
解答：DIVIDE命令默认是对所选对象的长度进行等分，而非角度，要等分角度，需结合“MEASURE”命令并选择“角度”选项，或使用“构造线”（XLINE）的“二等分”功能手动分割，具体操作为：输入“MEASURE”→选择角度的一条边→输入“B”选择“角度”→输入等分数目（如3），即可实现角度等分。
问题2：如何在等分角的同时，在每个等分点处插入一个圆形标记？
解答：可通过“MEASURE”命令结合“块”功能实现，首先定义一个包含圆形的图块（使用“BLOCK”命令），然后输入“MEASURE”→选择角度的一条边→输入“B”选择“块”→输入块名称→勾选“对齐”选项→输入等分数目（如4），系统会自动在等分点处插入对齐的圆形标记，若需调整标记大小，可修改图块定义中的比例参数。
