在CAD软件中,PL命令是绘制多段线（Polyline）的核心工具，它允许用户创建由直线段和圆弧段组成的连续线对象，且这些线段被视为一个单一对象，与使用LINE命令绘制多条独立直线不同，PL命令生成的多段线具有整体性，便于统一修改、赋予宽度或进行三维建模，以下从功能特性、操作步骤、高级应用及注意事项等方面详细解析PL命令的使用方法。
PL命令的基础功能与启动方式
PL命令的全称为“POLYLINE”，通过命令行输入“PL”或“POLYLINE”即可启动，也可通过“绘图”菜单选择“多段线”选项执行，其核心优势在于：
- 整体性：无论包含多少直线或圆弧段，多段线均被视为一个对象，选中时整体高亮显示，避免逐段编辑的繁琐。
- 宽度可控：可为多段线设置固定宽度或渐变宽度，直接绘制出具有视觉粗细效果的线条，无需后续使用OFFSET命令偏移。
- 闭合与开放：支持通过“闭合（C）”选项将起点和终点连接，形成封闭图形，也可保持开放状态。
PL命令的操作步骤与参数详解
执行PL命令后,命令行会提示指定起点，随后进入多段线编辑模式，主要参数及操作如下：
| 参数选项 | 功能说明 | 操作示例 |
|---|---|---|
| 指定下一个点 | 默认选项，绘制直线段 | 输入坐标或点击鼠标确定下一点 |
| 圆弧（A） | 切换至圆弧绘制模式 | 输入“A”后，可通过“角度（A）”“圆心（CE）”“方向（D）”等子选项绘制圆弧 |
| 宽度（W） | 设置多段线起点和终点的宽度 | 输入“W”，分别指定起点宽度和终点宽度（如起点10，终点0可绘制箭头） |
| 闭合（C） | 连接终点与起点形成封闭图形 | 在绘制过程中输入“C”自动闭合 |
| 半宽（H） | 设置多段线中心线到一侧的宽度 | 输入“H”后，输入半宽值（总宽度=半宽×2） |
| 长度（L） | 沿前一线段方向绘制指定长度的线段 | 输入“L”后，输入长度值，无需指定角度 |
| 放弃（U） | 撤销上一段多段线的绘制 | 输入“U”可逐步回退操作 |
| 宽度（W） | 修改后续多段线的宽度 | 在绘制过程中动态调整宽度，实现渐变效果 |
示例操作：绘制一条带箭头的多段线
- 输入“PL”并回车，指定起点（如坐标0,0）；
- 输入“W”并回车，设置起点宽度10，终点宽度0（箭头尖端）；
- 指定下一点（如坐标@100,0），绘制出箭头主体；
- 输入“L”并回车，输入长度50，绘制水平延伸线；
- 按ESC键退出命令,完成箭头绘制。
PL命令的高级应用技巧
-
绘制圆弧多段线
在圆弧模式下，可通过“角度（A）”指定圆弧包含的角度，“半径（R）”设置半径值，“第二点（S）”通过三点确定圆弧，输入“A”→“R”→输入半径50→指定圆弧起点和终点，即可绘制圆弧段。

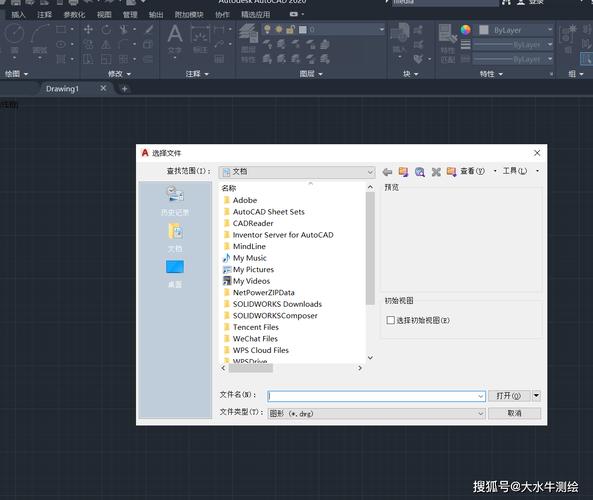

（图片来源网络，侵删） -
多段线编辑与修改
绘制完成后，可通过“PE”（PEDIT）命令对多段线进行编辑，包括合并多段线（JOIN）、拟合曲线（FIT）、转换为样条曲线（SPLINE）等，输入“PE”→选择多段线→输入“J”→选择其他需合并的直线或圆弧，即可将多个对象合并为一条多段线。 -
多段线与三维建模
在三维空间中，PL命令可绘制二维多段线，并通过“拉伸（EXTRUDE）”命令生成三维实体，绘制一个闭合矩形多段线后，使用“EXT”命令沿Z轴拉伸，即可创建长方体。 -
多段线线型与填充
多段线可单独设置线型（如虚线、中心线），并通过“填充（FILL）”命令控制是否填充闭合区域，输入“FILL”→“OFF”可关闭填充，使空心多段线显示为轮廓线。
使用PL命令的注意事项
- 宽度设置的局限性：多段线的宽度仅在模型空间中显示真实效果，在图纸空间布局中可能需要调整线宽比例。
- 圆弧与直线过渡：在圆弧和直线段切换时，需注意方向连续性，避免出现意外拐角。
- 性能优化：复杂多段线（如大量顶点或圆弧）可能影响文件大小和操作速度，建议合理拆分或简化图形。
- 与其他命令的协同：PL命令绘制的多段线可与“TRIM”（修剪）、“EXTEND”（延伸）等命令配合使用，但需确保对象为多段线或通过“PE”命令转换。
相关问答FAQs
Q1：如何将多条直线或圆弧合并为一条多段线？
A1：使用“PEDIT”命令合并对象，操作步骤如下：
- 输入“PE”并回车，选择其中一条直线或多段线作为基础对象；
- 若选择的是直线,命令行提示“是否将其转换为多段线？”，输入“Y”并回车；
- 输入“J”（合并）并回车，框选所有需合并的直线或圆弧；
- 按回车键确认,完成合并，合并后的对象将整体编辑，如统一修改宽度或线型。
Q2：多段线的宽度在打印时显示不正常，如何解决？
A2：多段线宽度显示异常通常与打印比例或线宽设置有关，可通过以下方法解决：
- 检查打印比例：在打印设置中，确保“线宽比例”与模型空间比例一致，模型空间按1:100绘图时，打印比例应设为1:100，避免线宽按比例缩放过小。
- 使用图层线宽：取消多段线的自定义宽度，改由图层控制线宽，在图层特性管理器中设置图层线宽（如0.3mm），并将多段线置于该图层，打印时按图层线宽输出。
- 全局比例因子：输入“LTSCALE”命令，调整全局比例因子（如将比例从1改为10），使虚线等线型正确显示，间接影响多段线视觉效果。
