在CAD操作中,块（Block）是提高绘图效率的重要工具，但实际应用中常需要对块进行修改，掌握块的快捷命令能显著提升操作速度，以下将详细介绍CAD块修改的快捷命令及相关操作技巧。

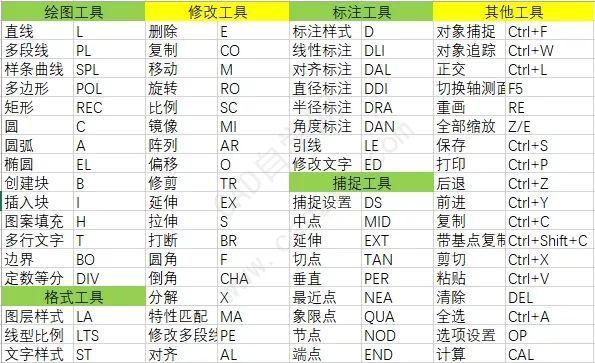

（图片来源网络，侵删）
块的修改通常分为编辑块定义和分解块两种核心操作，编辑块定义可直接修改块内部图形，而分解块则将块打散为独立对象，适用于局部调整。
编辑块定义的快捷命令
-
BEDIT（BE）
- 功能：打开“块编辑器”，进入块定义的编辑界面，可修改块内的图形、添加属性或动态参数。
- 操作步骤：输入命令
BE→选择要编辑的块→进入块编辑器→修改完成后点击“保存块定义”或“关闭块编辑器”。 - 适用场景：需要批量修改块内部图形或添加动态行为时，将机械零件块中的螺纹孔尺寸统一放大。
-
REFEDIT（RE）
- 功能：在当前图形中直接参照编辑块，无需进入块编辑器，适合快速调整块内个别对象。
- 操作步骤：输入命令
RE→选择要编辑的块→在“参照编辑”工具栏中选择需修改的对象→右键单击“保存参照修改”。 - 优势：无需关闭当前图形即可修改块，适合对块内少量对象进行调整的情况。
分解块的快捷命令
-
X（EXPLODE）

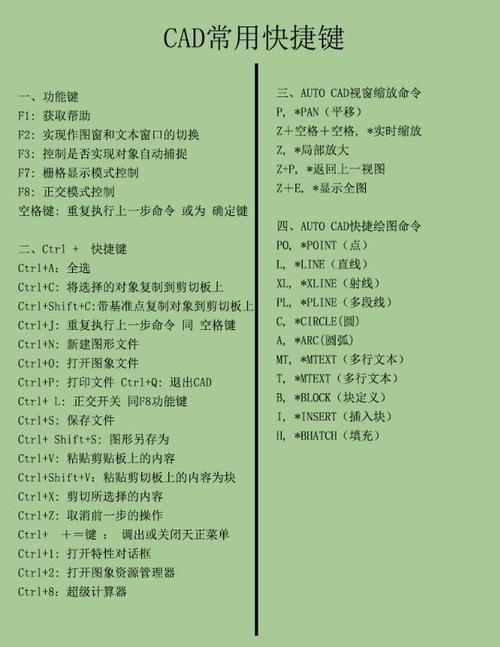

（图片来源网络，侵删）- 功能：将块分解为最基本的图形对象（如直线、圆等），分解后可单独修改每个对象。
- 操作步骤：输入命令
X→选择要分解的块→按回车键确认。 - 注意事项：分解后的块不再具有块属性，无法通过块编辑器统一修改，且文件体积可能增大。
-
Xplode（XP）
- 功能：增强版分解命令，可选择性分解块的颜色、线型等属性。
- 操作步骤：输入命令
XP→选择块→根据提示选择“全部”“仅分解图层”或“仅分解颜色”等选项。 - 适用场景：需保留部分块属性（如图层）时，比
X命令更灵活。
块属性修改的快捷命令
块属性（如文字、编号）可通过以下命令快速调整：
-
EATTEDIT（ATE）
- 功能：编辑块属性的值、文字样式或位置。
- 操作步骤：输入命令
ATE→选择带属性的块→在“增强属性编辑器”中修改属性值或样式。
-
ATTEDIT（ATE）

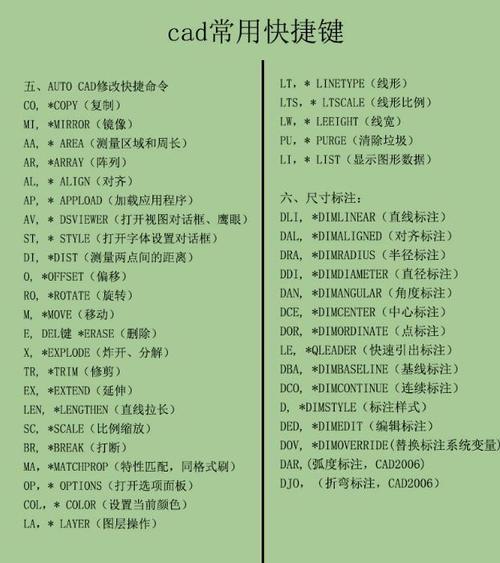

（图片来源网络，侵删）- 功能：全局修改块属性，如批量更改属性文字的高度或内容。
- 操作步骤：输入命令
ATE→输入G（全局）→选择需修改的属性→输入新值。
块替换与更新的快捷命令
-
BLOCKICON
- 功能：更新块在当前图形中的预览图标，避免因块源文件修改后显示异常。
- 操作步骤：输入命令
BLOCKICON→选择需更新的块→按回车键。
-
-INSERT（-I）
- 功能：通过命令行重新插入块，替换原有块。
- 操作步骤：输入命令
-I→输入块名→指定插入点→根据提示调整比例或旋转角度。
块修改操作对比表
| 命令 | 功能 | 适用场景 | 注意事项 |
|---|---|---|---|
| BEDIT | 编辑块定义 | 批量修改块内部图形或添加动态参数 | 需保存修改才能生效 |
| REFEDIT | 参照编辑块 | 快速调整块内个别对象 | 修改后需手动保存参照 |
| X | 分解块 | 需打散块为独立对象时 | 分解后无法统一修改块属性 |
| Xplode | 选择性分解块 | 保留部分块属性（如图层） | 需选择分解选项，操作稍复杂 |
| EATTEDIT | 编辑块属性 | 修改单个块属性的值或样式 | 仅适用于带属性的块 |
相关问答FAQs
Q1：如何快速修改多个相同块的内部图形？
A1：使用BEDIT（BE）命令进入块编辑器，修改块内图形后保存，所有同名块将自动更新，若块已插入多个，修改后需输入REGEN（RE）命令刷新显示。
Q2：分解块后如何恢复为块？
A2：分解后的块无法直接恢复，但可通过BLOCK（B）命令重新定义同名块：输入B→输入原块名→选择分解后的对象→确认后替换原有块定义。
