在CAD软件中，“炸开”命令是一个基础且高频使用的工具，其正式名称为“explode”，主要用于将复合对象分解为多个独立的单一对象或更低级别的对象，通过炸开命令，用户可以方便地编辑图形中的特定部分，例如修改块、多段线或尺寸标注的细节，下面将详细介绍CAD炸开命令的使用方法、适用对象、操作步骤及注意事项,帮助用户全面掌握这一功能。
炸开命令的基本概念
炸开命令的核心作用是“分解”，即打破对象的组合结构，使其回归到最基本的元素状态，一个由多条直线组成的“多段线”被炸开后，会变成独立的直线对象；一个“块”被炸开后，会分解为其创建时的原始对象集合，需要注意的是，并非所有对象都能被炸开，部分CAD对象可能需要多次炸开才能完全分解,或者需要结合其他命令进行编辑。
适用炸开命令的对象类型
CAD中的对象种类繁多，但并非所有对象都支持炸开操作,以下是常见可炸开对象及其分解结果的说明：
| 原始对象类型 | 炸开后的结果 | 是否需要多次炸开 |
|---|---|---|
| 块（Block） | 分解为创建块时的原始对象（如直线、圆、文字等） | 若块内嵌套其他块，需多次炸开 |
| 多段线（Polyline） | 分解为直线段或圆弧段，失去宽度、厚度等属性 | 否 |
| 尺寸标注（Dimension） | 分解为直线、箭头、文字等独立元素 | 否 |
| 图案填充（Hatch） | 分解为独立的线条或点，失去关联性 | 否 |
| 面域（Region） | 分解为边界线段 | 否 |
| 文字（Text、Mtext） | 单行文字分解为无意义的字符，多行文字分解为单行文字 | 单行文字炸开后不可编辑，需谨慎使用 |
| 三维实体（3D Solid） | 分解为面、边或顶点 | 否 |
炸开命令的操作步骤
不同版本的CAD软件（如AutoCAD、浩辰CAD等）操作流程基本一致,以下是通用步骤：
-
启动炸开命令
（图片来源网络，侵删）- 在命令行输入“explode”或“X”，按回车键确认。

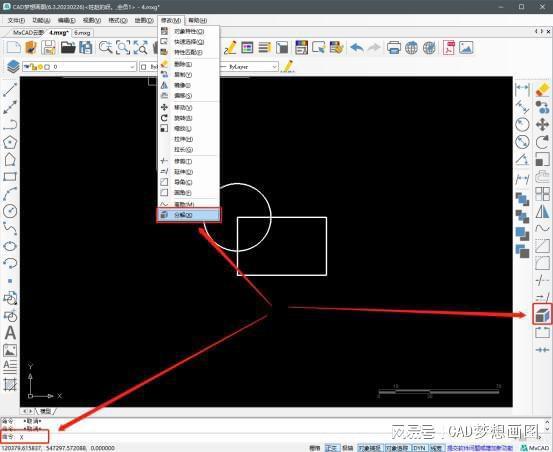

- 点击“常用”选项卡中“修改”面板的“炸开”按钮（图标为一个爆炸图形）。
- 使用快捷键“X+空格键”（需在命令行设置快捷键）。
-
选择要炸开的对象
命令行提示“选择对象：”时，用户可以通过以下方式选择目标：- 单击选择单个对象。
- 框选多个对象（从左到右框选为窗口选择，仅选中完全在框内的对象；从右到左框选为窗交选择，选中框内及与框边相交的对象）。
- 输入“all”选中当前图纸中的所有对象（慎用，可能炸开不需要编辑的对象）。
-
确认炸开操作
选择对象后，按回车键或空格键确认，CAD自动执行炸开操作，无需额外设置参数，炸开完成后，对象外观可能无明显变化,但实际已分解为独立元素。
炸开命令的高级技巧与注意事项
-
嵌套对象的分解
若块或多段线中嵌套了其他块，需多次执行炸开命令，一个包含块的矩形多段线，第一次炸开将矩形分解为直线，第二次炸开才能分解嵌套的块，用户可通过命令行“分解”选项中的“级别”参数指定分解深度（如输入“3”表示最多分解3层嵌套）。 -
炸开后的对象特性变化
（图片来源网络，侵删）- 颜色和线型：炸开后，对象可能继承原始块的图层特性，而非当前图层设置。
- 几何特性：带宽度的多段线炸开后，宽度属性消失，变为普通直线；填充图案炸开后，与边界的关联性丢失，需重新编辑。
- 文字对象：单行文字炸开后变为无意义的字符，无法编辑,因此通常不建议炸开文字。
-
炸开命令的局限性
- 部分CAD对象（如外部参照、视口、组对象）无法直接炸开，需先通过“绑定”或“分解”命令转换类型。
- 炸开操作不可逆，建议在炸开前备份文件或使用“放弃”（Ctrl+Z）功能。
-
批量炸开的效率优化
若需炸开大量对象，可先通过“快速选择”工具（输入“qselect”）筛选特定类型的对象（如所有块），再统一执行炸开命令,避免逐个选择。
炸开命令的典型应用场景
- 编辑块中的局部元素
当需要修改块内的某条直线或圆时，需先将块炸开，编辑后再重新定义为块。 - 修改复杂图形的细节
将带圆角的多段线炸开后，可单独调整圆弧段的半径或删除某一段。 - 提取填充图案的线条
炸开填充图案后，可单独移动或删除其中的线条,用于图案修改或导出。
相关问答FAQs
问题1：为什么炸开块后，部分对象仍然无法编辑？
解答：这可能是因为块中嵌套了其他块或复杂对象（如多段线、尺寸标注），此时需要多次执行炸开命令，直到所有对象分解为最基本的直线、圆等元素，若块被定义为“统一”或“超级块”，需先通过“分解”命令解除其特殊属性。
问题2：炸开文字对象后出现乱码，如何恢复？
解答：单行文字（Text）炸开后会被分解为ASCII字符，无法直接恢复，若误炸，可通过“放弃”（Ctrl+Z）撤销操作；若无法撤销，需重新输入文字，对于多行文字（Mtext），炸开后会分解为多个单行文字，可通过“合并”命令（输入“join”）尝试合并，但格式可能丢失，建议避免炸开文字对象，改用“双击编辑”或“特性”面板（Ctrl+1）修改内容。
