在CAD软件中,距离标注是工程制图中最常用的操作之一，用于快速测量并标注两点之间的直线距离、水平距离、垂直距离或倾斜距离，掌握快捷命令能显著提升绘图效率，以下是关于CAD距离标注快捷命令的详细说明及操作技巧。

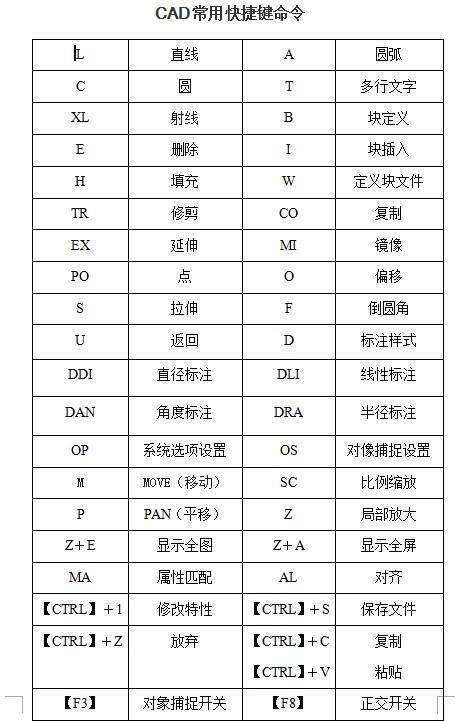

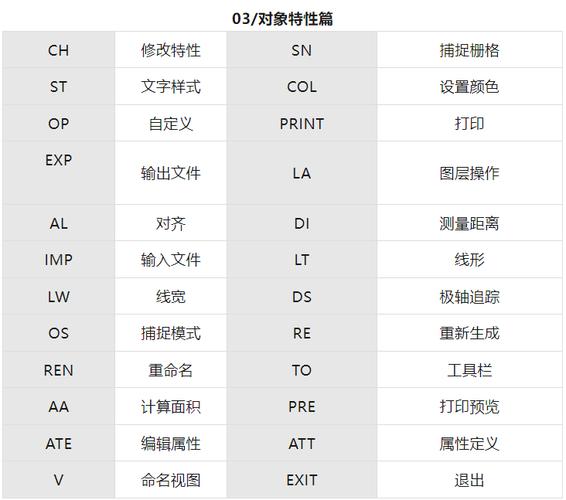

核心快捷命令：DI（DIST）

DI 是CAD中最基础的距离测量命令，全称为“DIST”，主要用于查询两点之间的实际距离，而不生成标注对象，操作步骤如下：

1. 命令启动：在命令行输入 DI 并按回车键，或通过菜单栏“工具”→“查询”→“距离”执行。
2. 指定第一点：用鼠标点击或输入坐标值指定测量起点。
3. 指定第二点：点击或输入终点坐标，命令行会立即显示两点间的距离（X/Y增量、直线距离、角度等信息）。
4. 应用场景：适用于仅需查看距离值、不标注图形的情况，如检查尺寸是否合理。

标注类快捷命令：DAL（DIMALIGNED）与 DLI（DIMLINEAR）

若需生成带箭头和文字的标注对象,需使用标注类命令，其中与距离直接相关的有：

DAL（对齐标注）

• 功能：标注两点之间的直线距离，标注线始终与两点连线平行，适用于倾斜对象的尺寸标注。
• 操作步骤：
  • 输入 DAL 并回车；
  • 依次指定标注起点、终点和标注位置（点击文字放置位置）。
• 示例：标注斜边长度时，对齐标注能真实反映实际距离，避免投影误差。

DLI（线性标注）

• 功能：标注水平或垂直方向的距离，需手动指定标注方向。
• 操作步骤：
  • 输入 DLI 并回车；
  • 指定起点和终点；
  • 若需水平标注,在提示“指定尺寸线位置”时将鼠标置于水平方向点击；垂直标注同理。
• 扩展技巧：
  • 输入 DLI 后，选择“旋转（R）”选项，可标注任意角度方向的投影距离。

其他实用距离标注命令

DIMJOGLINE（折弯标注）

• 快捷键：DJL
• 功能：当标注点超出图形范围时，通过折弯线缩短标注延伸线，适用于大尺寸标注。
• 操作：选择标注对象后，指定折弯位置即可。

DIMSPACE（间距调整）

• 快捷键：DIMSP
• 功能：批量调整多个平行标注之间的间距，保持图形整洁。
• 操作：选择需调整的标注，输入间距值，系统自动均匀分布。

DIMEDIT（编辑标注文字）

• 快捷键：DED
• 功能：修改标注文字内容或角度，如将默认距离值改为自定义文字。
• 操作：输入 DED 后选择“新建（N）”，输入新文字后回车，点击标注对象即可更新。

高级技巧与注意事项

1. 对象捕捉辅助：

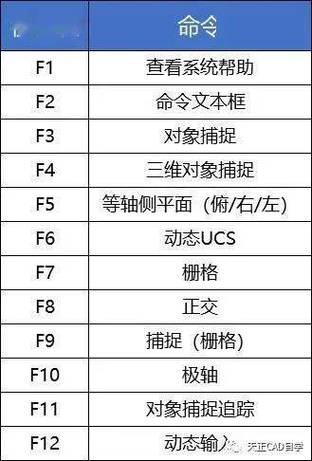

   距离标注时，务必开启“端点”“交点”“垂足”等对象捕捉模式（按 F3 切换），确保标注精度。
2. 标注样式设置：
   通过 DIMSTYLE（快捷键 D）调整标注箭头大小、文字高度、公差等样式，避免重复设置。
3. 动态标注（DIMASSOC）：
   CAD 2020及以上版本支持动态关联，修改图形后标注值自动更新，需确保 DIMASSOC 系统变量为2（关联）。
4. 三维距离标注：
   在三维空间中使用 DI 时，可添加“三维点（3P）”选项，测量空间直线距离；标注类命令需切换到平面视图或使用“UCS”调整坐标系。

常见问题与解决方法

标注显示为0或错误值

• 原因：对象捕捉未开启，或标注点选在了非几何对象上（如图块中心）。
• 解决：检查对象捕捉设置，确保捕捉到端点或交点；使用“快速选择（QSELECT）”过滤无效对象。

标注文字方向异常

• 原因：标注样式中的“文字对齐”选项设置为“与尺寸线对齐”，导致倾斜时文字颠倒。
• 解决：通过 D 命令进入标注样式管理器，在“文字”选项卡中将“对齐”改为“水平”。

相关问答FAQs

Q1：如何快速标注多个连续线段的长度？
A：可使用“快速标注（QDIM）”命令，输入 QDIM 后选择所有线段，系统自动生成连续标注；或结合“基线标注（DB）”和“连续标注（DC）”实现批量标注。

Q2：为什么对齐标注（DAL）和线性标注（DLI）测量的距离值不一致？
A：对齐标注测量的是两点间直线距离，而线性标注默认测量水平或垂直投影距离，若需两者一致，在线性标注中选择“旋转（R）”选项，输入角度0（水平）或90（垂直），或直接使用对齐标注。
